MAX15031升壓轉換器原理圖

圖1所示為參考設計的原理圖，輸入電壓范圍為2.7V至5.5V。將CP引腳連接到V_IN、去掉電荷泵電容(C3)，該電路可接受5.5V至11V輸入范圍。

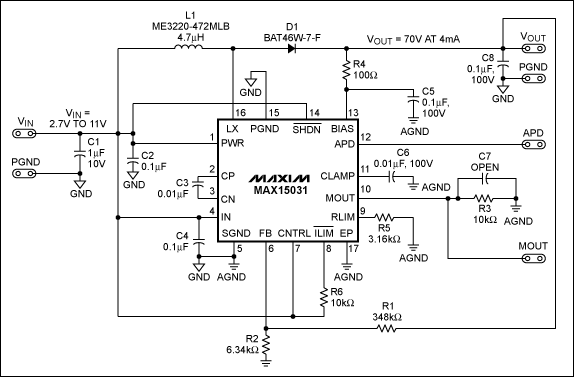

圖1. MAX15031升壓轉換器原理圖，F(xiàn)_SW = 400kHz (固定)。

閱讀全文
