ML4835的PFC控制器電路

ML4835的PFC 控制器電路

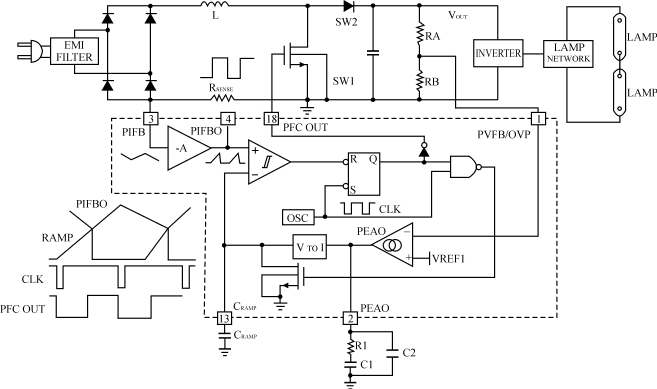

圖 ML4835的PFC控制器電路

ML4835的功率因數校正電路，是一種峰值或平均電流檢測的升壓式PFC控制電路，它只需要電壓環補償。它比常規的平均電流控制方式更簡單，該電路由一個電壓誤差放大器、一個電流傳感放大器（不用補償）、一個積分器、一個比較器和一個邏輯控制器組成，見圖。在升壓式拓?fù)渲校β室驍?shù)校正是通過檢測輸出電壓和流經電流傳感電阻器上的電流來實現的。占空比的控制是由比較誤差放大器的積分電壓信號與傳感電阻器RSENSE上的電壓來實現的。
