一種具有掉電保護功能的復合型開關電源電路圖

一種具有掉電保護功能的復合型開關電源電路圖

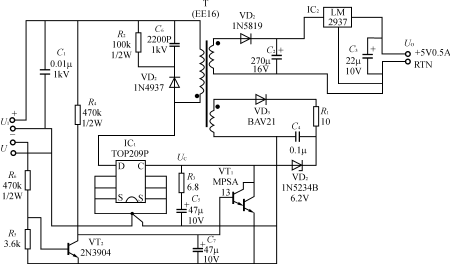

圖一種具有掉電保護功能的復合型開關電源電路圖

具有掉電保護功能的復合型開關電源的電路如圖所示。該電路利用一片TOP209型單片開關電源作前級穩壓，再用LM2937型三端低壓差穩壓器作后級穩壓。LM2937在額定負載下的輸入－輸出壓差（UI－UO）≤0.6V，僅為L(zhǎng)M7805的1/6～1/3，能顯著降低穩壓器的功耗，提高電源效率。LM2937的輸出電壓為5V，最大輸出電流是0.5A。交流掉電保護電路由VT1、VT2、C7、R4～R6組成。其中，R5、R6和VT2用來檢測交流電壓，所設定的閾值電壓須低于85V，現取70V。一旦UI<70V，VT2立即截止，直流電壓就通過R4給C7充電。當C7兩端電壓高于達林頓管VT1的發射結總壓降時，VT1就導通，使TOP209的控制端電壓變成低電平。與此同時C5放電，將電源關斷。正常情況下，UI>70V，因VT2導通，C7兩端電壓始終為0V，故該電路不起作用。不難看出，掉電后的供電時間與時間常數τ=R4·C7成正比。改變?chǔ)又导纯稍O(shè)定供電時間。
