雙繼電器100～200W全自動穩壓器電路圖及原理分析

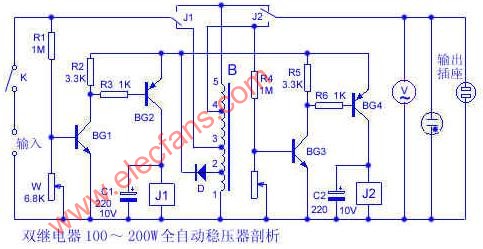

電路原理：電網電源經開關、J1的常閉觸點接變壓器B的3腳。R1為取樣電阻，BG1、BG2組成控制電路，通過調整W可以改變起控點。

當電網電壓低于220V時，J1常閉點使變壓器B組成升壓形式。輸出電壓未超過220V，J2常閉接通變壓器5腳。如果高于220V，J2吸合接至變壓器4腳。

當電網電壓高于220V時，通過R1取樣，控制J1吸合，接至變壓器5腳，形成降壓式。如輸出端電壓超過設定值，則通過R4取樣控制J2吸合，常開觸點接通變壓器4腳。

元器件選擇：穩壓器功率主要取決于變壓器鐵芯截面和漆包線直徑。鐵芯選用19×(24～25)，線圈選用?0.27～0.35高強度漆包線密繞，層間可不用墊紙。1～2繞48匝、2～3繞822匝、從第三腳起改用0.41～0.51漆包線，3～4、4～5各繞85匝。

BG1、BG3選用3DG類小功率管，BG2、BG4選用PNP硅中功率管。電阻電容無特殊要求。
