本文主要介紹便攜式電子設備中應用MAX4410新型放大器電路，解決在3V電源下以獲得12Vp-p驅動壓電揚聲器及改善音質的技術方案，并對此作出分析與說明。

　　問題的引出

　　應該說，外形很薄的壓電揚聲器可以為便攜式電子設備提供高質量的音響，但它們需要在兩極加上峰峰值超過8Vp-p的電壓信號。問題在于絕大多數便攜式設備中，往往僅有一個3V的低壓電源，若采用常規是電池供電的放大器是無法提供足夠高的電壓振幅來驅動壓電揚聲器。怎么辦?解決方案之一是應用附圖中IC1 MAX4410新型放大器電路，因在該電路配置中，若供電為單3V電源使他能夠產生12Vp-p以驅動壓電揚聲器。 MAX4410放大器電路特征

　　IC1 MAX4410是一個專門設計的器件，MAX4410可在1.8~3.6V單電源下工作，單電源工作時可產生雙路輸出，省掉隔直電容，節省成本和板上空間;MAX4410能夠輸出80mW(16Ω負載)，具有0.005%的THD+N(總和諧失真與噪聲)，并提供±8kV的ESD防護和90dBPSRR(電源紋波抑制化)，無需外部LDO;為14引腳TSSOP型封裝，其內部結合了一個立體聲耳機驅動器和一個從+3V電源產生-3V電源的反相電荷泵。并在內部±3V電源的驅動下，IC1內部的放大器每路輸出(ROUT或LOUT)可提供6Vp-p的擺(振)幅。

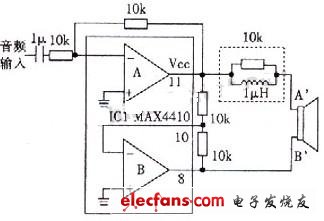

　　若將ICI MAX4410配置成橋接負載驅動器(BTL)可將輸出幅度(ROUT、LOUT)進一步倍增到12Vp-p(如附圖接法所示)。

　　在BTL結構，IC1 MAX4410的右通道用作主放大器A，它設定器件增益，驅動揚聲器的一端A，，并給左通道B提供信號，左通道B配置成單位增益的跟隨器B，對右通道的輸出進行反相后驅動揚聲器的另外一端B，。為保持低失真和良好的匹配，需用精密電阻設定左通道的增益。

　　特別需要指出的是，MAX4410設有上/掉電和關斷瞬變抑制，實現快速、無咔塔聲工作;具有寬闊的低頻響應，無須在低頻響應與輸出電容尺寸間進行折衷。

　　結論

　　經研發使用，便攜式電子設備音響采用MAX4410新型放大器電路，解決了設備復雜的困擾，減少體積又降低了成本，并提高了音質。

　　該MAX4410新型飲品放大器電路可廣泛用于包括Cettular Tetephones、Mp3播放機、筆記本電腦、PDA及手提式音頻設備等便攜式電子設備的音響之中。
