提起細膽，筆者想起早年曾裝過一部用TA系列直流直熱膽的三燈收音機，甲電源1.5V（陰極燈絲）使用手搖電話機用的“巨型”干電池供電，乙電源9V（陽極）用六節一號電池，這堆電池的底部鋅殼上都被我打了三個孔，灌入氯化鈉來延長使用壽命。而6J1又是筆者玩過的另一種細膽，它與1A2膽體積相同，其美英型號為6AK5、5654、6BC5，歐洲型號為EF40、6F32。70年代初，6J1是早期的V系統愛好者們（早年的AV發燒友）推崇的靚膽之一，凡焊機派幾乎無人不囤積它幾十枚留做備用。?
6J1在電視機中的作用與6N11和6N3并駕齊驅，作為五極管這種結構來說，6J1的?工作頻率能達到VHF頻段的80MHz實在是難能可貴。早年的電子管高級收音機“東方紅”802-Y與膽錄音機“鸚鵡”102、“鐘聲”601、以及各種聲頻系統測試儀中都能找到它的蹤影。尤其是在高級收音機中，更多用6J1來做第一級高放，爾后才是6A2或6U1等做第二級高放與本振，因此使用6J1做電視接收機時，無須另設高放與本振的高頻頭即可直接接收VHFf頻段的2～6頻道的電視節目，但在外差式電視接收機中，由于高頻頭中有6N11或6N3擔任高放與本振，6J1就用來擔任中放（6N3美英型號為2C51、?5670。6N11美英型號為6DJ8、6922、歐洲為ECC88）。?
上述三種膽管中，6Nll是最早被發現用于音頻放大時非常靚聲的所謂貴族膽，如今已被人為地炒成了天價，使發燒友望而生畏。后來6N3又被發現在音頻放大時有靚聲表現，部分商品膽機也開始用它，由于在國內6N3電子管量大貨廣，完全可以使國產膽機跨越本世紀到2000年以后，堪稱國產電子管器材產業中較為可靠的材料資源與后。?
6J1的三極管接法特性曲線的特性與另一靚聲管6N10（美12AU7、5814）的曲線非常接近，不同的僅是兩者的基本電壓應用參數各異而已；附表是廠方給出的6J1參數。我們按6J1的三極管接法特性曲線來設計前級就很容易做到放大器要求的動態特性曲線的最佳工作點，從而達到最低失真和最有效的線性放大狀態。無疑，用6J1來做電子管放大器是一種很好的選擇。?
英格爾公司的VTA-200MKⅡ?純后級出世后，又為此機設計了一款FS-660型線路（Line）放大器。這款膽前級的設計并非一帆風順，設計中需要考慮的問題很多，本著從品牌系列化產品的體積與外觀風格上的配套原則，這個前級就必須與VTA-200MKⅡ后級的厚度72mm相吻合，在管子要求垂直安置的情況下，設計選用的管型高度不能超過50mm，同時要求音質必須接近12AX7與12AU7，又要考慮必須是國內外量大價廉易購的管型，從整體設計上講難度較大。鑒于此，筆者在掌握了解到國內外管源的基礎上，又查閱電子管手冊中眾多的管型時發現，只有6J1才能勝任這種既定尺寸的前級需要，在機殼尺寸的約束下，FS-660膽前級兒經考慮，最后的設計終于有了可喜的結果。?

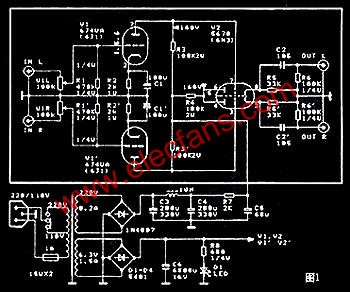

首先確定電路，圖1是日本人須藤氏的佳作，電路為直耦式，采用陰極輸出器。本機FS-660型則全部照搬，只是用管不同。電路中，前級每聲道使用6J1一枚，輸出級每聲道選用管身高度為43mm的矮胖型小九腳美國JAN靚聲管?5670、2C51（代換管國產6N3）一枚做雙三極管并聯低阻抗陰極輸出，比原電路管型的輸出阻抗特性好出一大截。?
值得稱贊的是，用該電路制作的膽石結合型功放的前級，音質有極佳的表現，須藤氏用該電路做前級時的“膽結石”功放音質得到了差不多全日本國音響界專家群：大石進、土屋赫、佐藤定宏以及那須好男、百獺了介和小原由夫等人的高度評價與肯定。而我們采用這種電路的FS-660膽前級，在實際聆聽中也證實了這一點，設計是可說是非常成功的。?
到目前為止，?一般人的經驗是嫌直耦電路在前端負載發生異常時，?會使失真特性迅速惡化，?而且易受偏壓變化的影響等。?但是實踐證明，?采用直接耦合的電子管放大器在性能上非常好，?它的失真度很低，實例失真度比RC耦合時約低一半。當然，?這種代價是犧牲了一些高頻特性，?使高端-3dB點從105KHz降低到85KHz左右。若按高保真聲頻放大器的國際標準IEC文件來衡量，?這個指標已遠遠超過了規定標準，完全可以滿足高保真Line放大器的還音需要。?在設計?FS-660?膽前級時，僅就6J1膽管的特性曲線來看，已使人感到興奮不已；另外管身高度48mm，加上電路板離機殼的那一段安全距離，使系統電路的總體厚度正適合機器總高72mm的要求。本機實測指標：有效頻率范圍20～55000Hz±1.5dB；總諧波失真≤0.3；A計權信噪比≥85dB。?
另外，整機的信號輸入選擇采用了電壓切換控制繼電器切換方式，選用國外名牌微型音頻專用鍍全觸點繼電器在輸入端RCA接口處直接切換，很好地杜絕了輸入端與左右聲道間的竄音。?
筆者在結束此文時希望表明，筆者文章的本意是希望促進一下同行間的產品技術交流與切磋，或對眾多中國制造的無聲無息的靚聲膽細膽壯一下膽聲，望有志挖掘無名靚聲的同行加盟這個主題，共同促進國產電子管音響器材的發展。??
??
?
6J1高頻電壓放大五極管技術參數
主要用途:?寬頻帶高頻電壓放大
類型：旁熱式氧化物陰極銳截止五極
熱絲電壓:?6.3V?
熱絲電流:?170mA
屏極電壓:?120V
屏極電流:?7.35±2.35mA
第二刪電壓：120V
第二刪電流：≤3.0mA
內阻：0.3M?Ohm
跨導：5.15±1.25mA/V
陰極電阻：200?Ohm
內阻：0.3M?Ohm
輸入電阻：≥12K?Ohm
等效噪聲電阻：1.5K?Ohm
管座式樣:?小七腳式
管身高度：48mm
☆?國外直接換用管：6AK5?5654?6BC5??
使用6J1電子管的“英格爾”前置放大器?FS-660
使用6N3電子管的“英格爾”前置放大器?FS-670
