獲得低PIM失真的慣有手法是展寬放大器的開環頻率。在要求電路既要有一定的開環增益，又要有足夠的開環頻寬的時候，采用電子管構成的“共陰——柵地級聯放大電路”(晶體管與之對應的是coscode電路)不失為一種上佳的選擇。

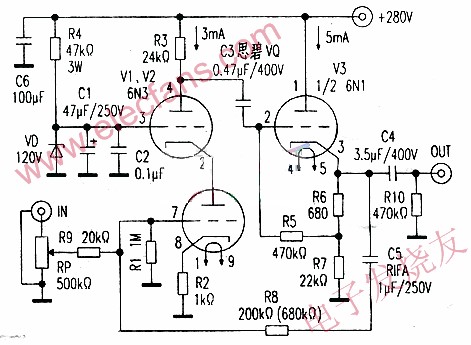

　　圖1是筆者遵循“共陰——柵地級聯電路”的一般架構設計的一款驅動線路(另一聲道同，電源見《電子報》2007年第29期《直耦式OCL電子管耳放》一文)。V1工作于共陰狀態。為了改善共陰放大電路的頻率特征，R2引入了足量的本級電流負反饋。V2工作于頻率特性?xún)?yōu)良的共柵狀態。V1、V2串接交聯。為了獲得良好的阻抗匹配，在V2后面插入由V3構成的陰極跟隨器。C5、R8、R9引入并聯電壓負反饋，控制電路的閉環增益和減小整個電路的失真。當V1、V2的開環增益足夠大時，該電路的閉環電壓放大倍數可按R8/R9計算(忽略前級輸出阻抗的影響)(當R8=200kΩ時，該線路可作為一個20dB前級：當R8=680kΩ時，則為一個30dB電壓驅動器，可直接推動OdB無電壓增益的甲類場效應管功率級，組合成膽石功放。功率級的具體的線路可參考《電子報》音響文章，此處從略。當R8=680kΩ時，實測該電路的反饋量(包括陰極跟隨器的插入耗損)，僅-4dB，相當淺(若覺得本電路開環增益過低，在保持R2直流電阻依然為1kΩ的情況下，可將該電阻用兩個串接電阻代替，在其中一個電阻上并接交流旁路電容，減小共陰電路的本級負反饋，提高整個電路的開環增益)。如果后級OdB甲類場效應管功率放大級選擇無大環路負反饋組態，則更有利于減小整個放大器的PIM、IIM和TIM失真)。

　　V1、V2選用中u高頻電壓放大管6N3，工作電流為3mA，兼顧音色和輸入動態。V3選用6N1，電流5mA，輸出阻抗220Ω(電路的工作狀態已由設計設定，無須調試)。C1、C2柵極落地電容會突出電容的染色效應，宜重視其品質。其他元件數值見電路圖。

　　用“共陰——柵地級聯電路”驅動的放大器(膽石機)除了能演繹音樂威猛夠勁的大動態外，最值得稱道當屬細膩、晶瑩剔透的高音，其間又不乏電子管特有的風韻，值得音響愛好者一試。
