衰減式音調電路圖及原理

高音、低音分開調節：C1、C2、W1構成高音調節器，R1、R2、C3、C4、W2構成低音調節器。W1旋到A點時高音提升，旋到B點時高音衰減。W2旋到C點時低音提升，旋到D點時低音衰減。組成音調電路的元件值必須滿足下列關系：

??? （1） R1≥R2；

??? （2） W1和W2的阻值遠大于R1、R2；

??? （3）?與有關電阻相比，C1、C2的容抗在高頻時足夠小，在中、低頻時足夠大；而C3、C4的容抗則在高、中頻時足夠小，在低頻時足夠大。C1、C2能讓高頻信號通過，但不讓中、低頻信號通過；而C3、C4則讓高、中頻信號都通過，但不讓低頻信號通過。

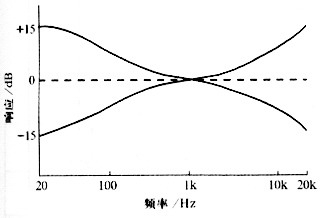

??? 只有滿足上述條件，衰減式音調控制電路才有足夠的調節范圍，并且W1、W2分別只對高音、低音起調節作用，調節時中音的增益基本不變，其值約等于R2/R1。

??? R1與R2的比值越大，高、低音的調節范圍就越寬，但此時中音的衰減也越大。改變R1或R2后，如要保持原來的控制特性，有關電容器的容量也要作相應改變，為了避免高、低音調節時互相牽制，有的衰減式音調電路還加進了隔離電阻。作衰減式音調調節的電位器宜用指數型（Z型），此時，頻響平直的位置大致在電位器的機械中點。

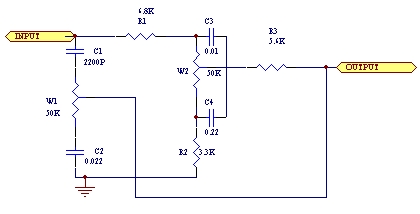

??? 以上是一個實際的電路圖，其中R1=6.8K、R2=3.3K、R3=5.6K、C1=2200P、C2=0.022、C3=0.01、C4=0.22、W1=W2=50K，R3是一個隔離電阻。
