LM386是一種音頻集成功放，具有自身功耗低、更新內鏈增益可調整、電源電壓范圍大、外接元件少和總諧波失真小等優點的功率放大器，廣泛應用于錄音機和收音機之中。

LM386是美國國家半導體公司生產的音頻功率放大器，主要應用于低電壓消費類產品。為使外圍元件最少，電壓增益內置為20。但在1腳和8腳之間增加一只外接電阻和電容，便可將電壓增益調為任意值，直至200。輸入端以地位參考，同時輸出端被自動偏置到電源電壓的一半，在6V電源電壓下，它的靜態功耗僅為24mW，使得LM386特別適用于電池供電的場合。

LM386內部電路原理圖如圖所示。與通用型集成運放相類似，它是一個三級放大電路。

第一級為差分放大電路，T1和T3、T2和T4分別構成復合管，作為差分放大電路的放大管；T5和T6組成鏡像電流源作為T1和T2的有源負載；T3和T4信號從管的基極輸入，從T2管的集電極輸出，為雙端輸入單端輸出差分電路。使用鏡像電流源作為差分放大電路有源負載，可使單端輸出電路的增益近似等于雙端輸出電容的增益。

第二級為共射放大電路，T7為放大管，恒流源作有源負載，以增大放大倍數。

第三級中的T8和T9管復合成PNP型管，與NPN型管T10構成準互補輸出級。二極管D1和D2為輸出級提供合適的偏置電壓，可以消除交越失真。

引腳2為反相輸入端，引腳3為同相輸入端。電路由單電源供電，故為OTL電路。輸出端（引腳5）應外接輸出電容后再接負載。

電阻R7從輸出端連接到T2的發射極，形成反饋通路，并與R5和R6構成反饋網絡，從而引入了深度電壓串聯負反饋，使整個電路具有穩定的電壓增益。

lm386音頻放大電路圖（一）

該電路是使用低功耗集成功率放大器LM386構成的OCL功放電路，電路結構簡單，容易調試，非常適于自制。

電路工作原理：圖中IC1和IC2是兩片集成功放LM386，接成OCL電路。C1起到電源濾波及退耦作用，C3為輸入耦合電容，R1和C2起到防止電路自激的功能，RP為靜態平衡調節電位器。 IC1和IC2選用集成功放電路LM386，具有功耗低、電壓適應范圍寬、頻響范圍寬和外圍元件少等特點。其工作電壓為4V～16V，如圖中工作電壓為6V時，額定輸出功率可以達到3W，適宜用來推動小音箱或作為設備的語音提示及報警功放。電阻R選用1/2W金屬膜電阻器。電容C1選用耐壓為16V的鋁電解電容器；C2選用聚丙烯電容，C3選用鉭電解電容。RP選用有機實芯電位器。揚聲器BL根據實際需要選用8Ω，額定功率在10W以下的揚聲器或音箱。

制作和調試方法：電路安裝完成后，將音頻信號輸入端接地，調整RP，使IC1和IC2的兩只5腳輸出直流電壓相等即可。由于LM386外接元件少，一般情況下都可正常工作。電路可安裝在自制的印刷電路板上，也可在萬能印刷電路板上來進行焊接。

lm386音頻放大電路圖（二）

LM386低電壓音頻功率放大器

LM386電源電壓4--12V，音頻功率0.5w.LM386音響功放是由NSC制造的，它的電源電壓范圍非常寬，最高可使用到15V，消耗靜態電流為4mA，當電源電壓為12V時，在8歐姆的負載情況下，可提供幾百mW的功率。它的典型輸入阻抗為50K。

lm386音頻放大電路圖（三）

小功率功放電路圖如下圖所示。本音頻信號放大器主要用于頻帶為300Hz～3400Hz范圍內，它可廣泛用于通訊機中的公務聯絡，也可用于小型音響、收錄機、收音機放大，以及其它音頻故障接收信號。

工作原理

電路原理如圖所示。本放大器由三極管VT1、VT2、VT3、變壓器T1、T2及相關元件組成。微弱的信號ui由輸入變壓器T1，感應的信號送到前置放大器VT1的基極進行放大，其集電極將放大信號送到變壓器T2，T2的作用能使單端變成雙端，則T2的次級繞制的兩組分別送至由三極管VT2和VT3組成的單端推換式放大電路，工作于甲乙類狀態。經耦合電容C5、C6送到揚聲器BL，BL發出放大后的音頻信號。

技術指標：

電源電壓 - 6 - 12 VDC

輸出功放 - 1 W， 8 Ohm

采用6V供電時其靜態功耗只有24mW

輸入-輸出配置

lm386音頻放大電路圖（四）

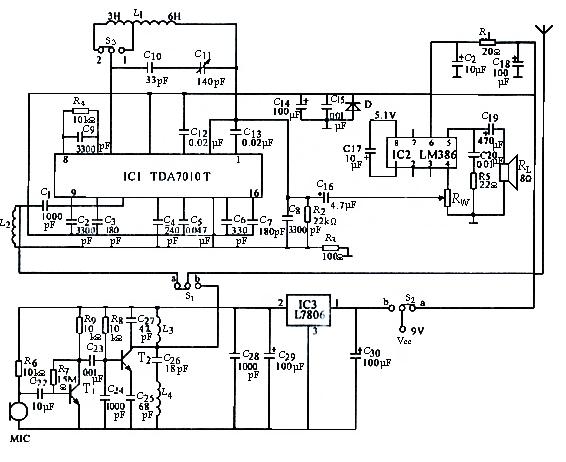

如圖所示是TDA7010T+LM386組成的調頻對講機電路與制作，IC1采用 TDA7010T或TDA7050T，IC2采用LM386或BA5386，NJM386，IC3采用L7806，BG1選用9014；BG2選用 D－40或9018。電容器除電解電容器及C11外均采用瓷片電容器，C11采用CBM－226D可變電容器，如用7/25pF微調電容器也能覆蓋整個波段，但應將C10短接，電阻均用金屬膜電阻。線圈無需自制。天線用87～108MHz的專用橡皮套式天線。

lm386音頻放大電路圖（五）

lm386集成功率放大器的應用
