LM386是美國國家半導體公司生產的音頻功率放大器，主要應用于低電壓的消費類產品。

　　LM386是一種音頻集成功放，具有自身功耗低、電壓增益可調整、電源電壓范圍大、外接元件少和總諧波失真小等優點。

　　LM386的電氣特性

LM386引腳圖

　　（1）工作電壓范圍寬（4V-12V）；

　　（2）靜態耗電少：典型靜態電流為4mA；

　　（3）失真度低

　　（4）電壓增益可調（20-200倍）；

　　（5）電路內部工作狀態可自行調節，外圍元件少，制作電路簡單；

　　（6）輸出功率適中：12V電源時為660mW；

　　（7）頻帶寬度為300KHZ。

　　鑒于以上性能特點，所以該元器件在通信設備，小型收錄機，對講機電路中得到廣泛的應用，被廣大的電子愛好者稱為“萬能功放電路”。

　　基于LM386的喊話器電路結構圖

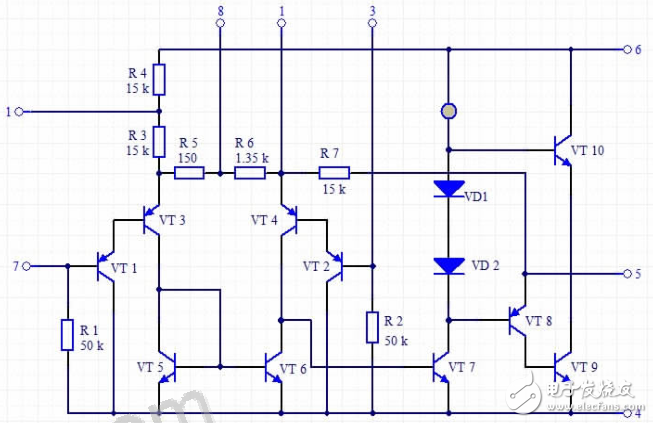

　　LM386采用8腳雙列直插封裝。見圖1為管腳排列圖，6腳接電源正極，4腳接地，2腳反相輸入端，3腳同相輸入端，5腳為輸出端1、7、8腳用于改善電路性能外接元件端，內部電路是一個三級放大電路，第一級由VT1~VT6構成差動放大電路，第二級由VT7構成電壓放大電路，第三級由VT8~VT10構成能消除交越失真的互補對稱的OTL輸出電路，R5、R6、R7構成負反饋網絡。

　　基于LM386的喊話器電路工作原理

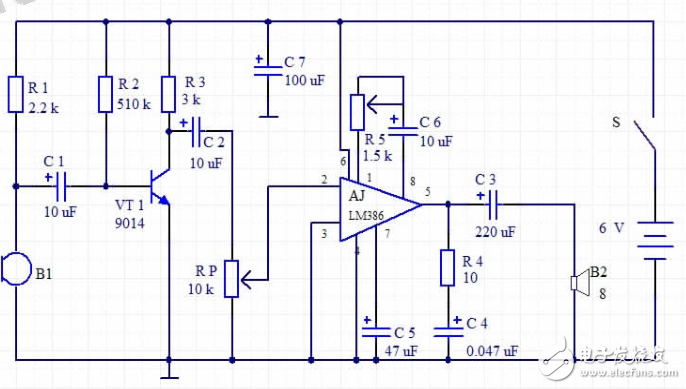

　　LM386喊話器的核心是LM386的功放集成電路如圖2，駐極體話筒B1把聲音信號轉化為電信號，此信號很微弱，通過耦合電容C1加到VT1的基級，VT1構成共射極放大電路對信號加以放大，從VT1的集電極輸出，經耦合電容C2加到LM386的反相輸入端2腳，同時3腳接地，經過LM386內部三級放大信號之后，由5腳輸出信號，然后經過耦合電容C3送至揚聲器，推動其發出聲音。同時1腳和8腳接上一只可調電阻R5和電容C6組成串聯RC網絡，用來調節LM386的放大信號倍數，當R5=0時，電壓放大倍數為200。7腳接電容C5可防止LM386產生自激。另外，5腳經過R4和C4接地，是為了使揚聲器發出聲音柔和點。

　　基于LM386的喊話器電路調試

　　電路組裝完成以后，先仔細檢查有無錯誤或者虛焊，核對無誤以后，接通6V電源進行調試。

　　第一步：先不接話筒，在無輸入信號的情況下，測試整機的靜態電流，大約在7mA左右。

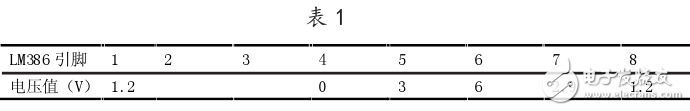

　　第二步：測試LM386各個引腳的靜態電壓值，如表1。

　　第三步：電壓電流正常以后，將RP音量調節器放在中間的位置，并用螺絲刀碰觸VT1的基級，揚聲器發出“喀嚓———喀嚓———”聲音，說明電路正常。

　　第四步：接上話筒B1，微調一下RP，對準話筒講話，揚聲器有放大的聲音，如若無聲音，檢測話筒的連接線是否接錯或者話筒的質量問題。

　　第五步：在使用喊話器時，話筒和揚聲器不要靠的太近，否則會嘯叫，而話筒的引出線最好用屏蔽線。

　　總結

　　利用LM386制作出來的喊話器具有線路簡單，調試方便，功能完備。經測試，能良好的應用與實際生產生活之中。
