MAX3232簡介

　　RS232最基本的通訊方式為數據接收及數據傳送雙線傳輸這種模式。它采用EIA-232邏輯蟲平標準。RS232接口的邏輯電平規定： 輸出信號有效高電平范圍-15V--5V，低電平范圍為5V-15V： 而接收信號的高電平范圍則為-15V-3V，低電平范圍為3V~15V。這種電平邏輯與目前越來越低的微電腦系統電壓開成鮮明對比。目前的單片機要使用RS232接口，就必須經過邏輯蟲平轉換申路。之前完成這一工作使用的通訊接口電路多為MAX232。可是如今越來越多的3.3V乃至更低電壓的單片機系統的出現，MAX232已經不能很好完成這項工作了。MAX3232是MAX232的增強品種。能夠替代MAX232完成5V系統與RS232高電壓接口的匹配，同時也能實現3V低壓系統與RS232接口的互聯。

? ? ? ?MAX3232主要特點：芯片內部設置了靜電保護電路，可有效抑制高達15KV的靜電電壓，保護器件不受人身靜電損害; 包含兩組獨立的RS232電平轉換通道：數據傳輸率不低于250kbps; 低功耗，靜態蟲流300uA;只需4只0.1PF小電容配合，即可獲得兩倍正、負電壓，用于匹配RS232邏輯電平：MAX3232適用于采用電池供電的筆記本電腦、PDA等各種便攜式電子產品; MAX3232電路后綴不同，功能引腳與內部電路會有一些差異，但是只要引腳數量相同則功能一致。

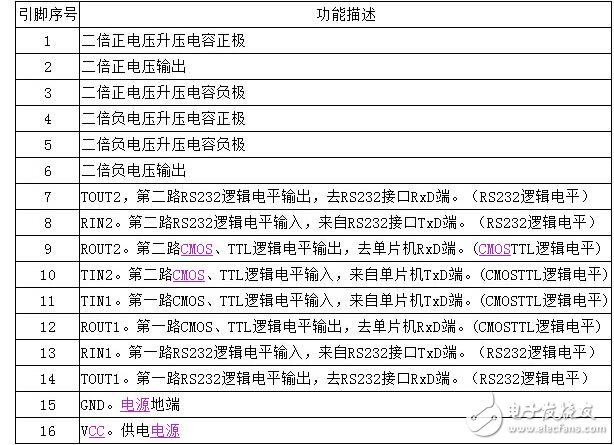

　常見的為16腳DIP封裝的MAX3232EPE0它在引腳排列、功能等方面也與采用同樣封裝的MAX232完全兼容，可以代換。代換時在外圍電路方面，需將升壓電路相關的4只電容容量減少。

? ? ? ? ?整個電路極為簡潔，電路外圍僅有寥寥幾只電容。其中電容C2、C3提供MAX3232內部倍壓電荷泵使用。MAX3232的2、6兩腳分別為兩倍正、負電壓輸出端。C1、C4則分別作為正、負輸出電壓的濾波電容。工作電壓在3V到5V之間變動，所獲得的倍壓輸出將在5V-9V范圍內相應變化。由于MAX3232提升了內部升壓電路的工作頻率，所以升壓、濾波工作僅需使用較小的0.1PF電容即可完成，在降低電路成本的同時，更加節省了印刷電路占用的空間。

　　來自PC機RS232接口的高閾值電平信號與來自單片機的CMOS或者TTL低電壓邏輯電平各自經過恰當?shù)淖儞Q處理后，即可建立雙方聯系，實現系統間的通訊聯絡。接口電路主要為了適應低電壓單片機系統而設計，所以整個電路與單片機采用同一工作電源，在3-5V供電范圍內，都能自動獲得匹配。

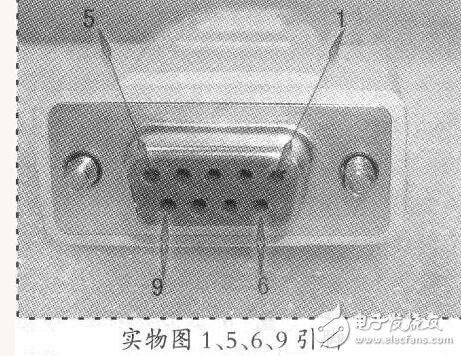

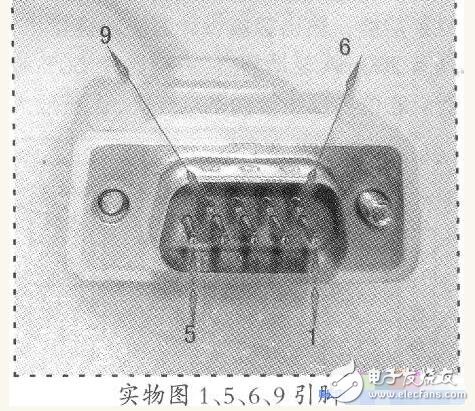

　　制作時，要注意連接好接口電路、RS232插座、單片機系統三方的電源地線。這個電路制作完成后，采用RS232延長線與臺式電腦的RS232接口互聯。單片機一方如果有專用異步通訊接口的可直接連接，沒有的話，就采用任意兩個的輸出、輸入端口進行模擬。通訊接口的實際使用效果，可以使用串口調試軟件進行測試。
