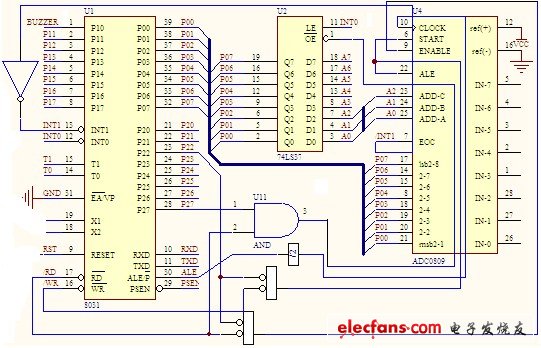

8031是可以和ADC0809直接相連的，其連接如下圖所示。由圖可見，START和ALE互連可使ADC0809在接收模擬量路數地址時啟動工作。START啟動信號由8031的/WR和P2.2經或門產生。當/WR和P2.2皆為低電平時，8031可使START和ALE變成高電平，從而啟動ADC0809工作。在/RD和P2.2皆為低電平時，8031可從ADC0809接收A/D轉換后的數字量(因為ADC0809的/OE為低電平)。這就是說，ADC0809可以視為一個外部RAM單元，地址為03F8H。ADC0809的CLK由8031的ALE上的信號經2分頻后提供，EOC經反相器用作8031的/INT1中斷請求輸入線，要求CPU從P0口提取A/D轉換后的數字量。
?
8031單片機典型應用電路（1）：AD0809接口電路圖
