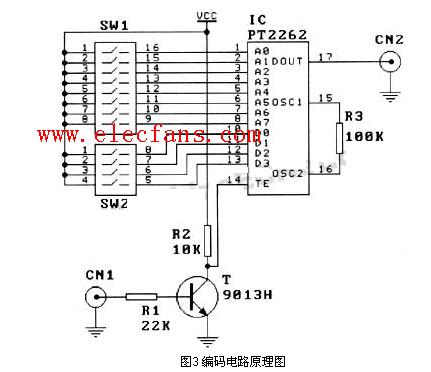

編碼部分電路由PT2262編碼IC來組成，具體電路見圖3所示。

編碼發射模塊、接收解調模塊的有效作用距離在室內大約為幾十米，在一戶家庭內使用已經足夠。接收解調模塊和自動撥號報警器裝在一起，和電話機并接到電話線上。

每一組與報警探測器相連的編碼發射模塊都有同一個地址，在系統最大地址數目是256。而不同的探測器由不同的數據來區分，最大數目是16。通過SW1和SW2來設定，用于確定報警的地點和報警的類型。它們分別作為地址和數據輸入到PT2262的地址和數據輸入端。

當紅外微波雙鑒探測器、門磁開關、煙霧感應器、玻璃破碎探測器、緊急報警按鈕其中一個報警時，輸出高電平使得倒相器T的集電極輸出低電平，令PT2262的使能端（14腳）有效，在編碼輸出腳（17）輸出幾千赫串行的編碼信號，再經過315MHz的高頻調制和功率放大發射輸出。

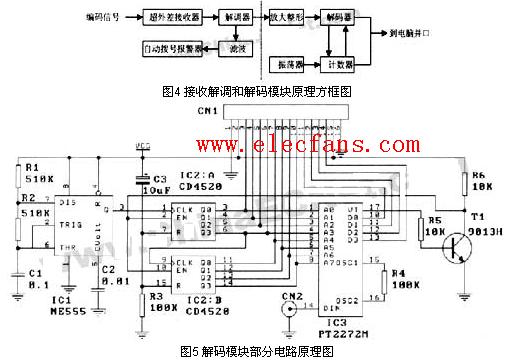

接收解調模塊由超外差接收器和解調器組成。當有探測器報警時，315MHz高頻報警信號經超外差接收器放大、解調器解調，還原為幾千赫串行的編碼信號，這個信號分成兩路，一路經濾波電路形成脈沖觸發自動撥號報警器，模擬摘機向報警中心撥號報警；另一路通過電話線路傳到報警中心的解碼模塊。解碼模塊用PT2272 L4加接一個由時基電路NE555組成的周期約0.1秒的振蕩電路和雙4位二進制計數器CD4520組成。解碼電路的地址是變動的，256個地址大約26秒一個循環。幾千赫串行的編碼信號輸入到PT2272 L4的14腳輸入端，當計數器輸出的8位地址與編碼發射模塊發出的編碼信號所編的地址碼一致時，PT2272 L4解碼IC 的有效輸出腳VT（17）輸出高電平，這個高電平經T1倒相器倒相輸入到計數器的EN使能端，控制計數器停止計數，這時PT2272L4的地址和數據都被鎖定，12位數據一起輸入到電腦的并行口（打印口）。經電腦翻譯用中文顯示發生報警的地址和報警的類型，并同時發出“嘟嘟”的報警聲，以引起注意，如圖4和圖5所示。

為了在電話線上能傳輸編碼信號，這個編碼信號的頻率必須在音頻的范圍，大概幾千赫左右。這個頻率可以由編碼電路的振蕩電阻來選定，大約1M左右。
