熱敏電阻測量電路

本測溫控溫電路適用于家用空調、電熱取暖器、恒溫箱、溫床育苗、人工孵化、農牧科研等電熱設備。 其使用溫度范圍是0~50℃，測控溫精度為±（0.2~0.5）℃.

    2.2.1 原理電路
    本測溫控溫電路由溫度檢測、顯示、設定及控制等部分組成，見圖2.2.1。圖中D1~D4為單電源四運放器LM324的四個單獨的運算放大器。RT1~RTn為PTC感溫探頭，其用量取決于被測對象的容積。 RP1用于對微安表調零，RP2用于調節D2的輸出使微安表指滿度。S為轉換開關。

圖2.2.1  測溫控溫電路 由RT檢測到的溫度信息， 輸入D1的反饋回路。 該信息既作為D2的輸入信號， 經D2放大后通過微安表顯示被測溫度；又作為比較器D4的同相輸入信號，與D3輸出的設定基準信號，構成D4的差模輸入電壓。 當被控對象的實際溫度低于由RP3預設的溫度時，RT的阻值較小，此時D4同相輸入電壓的絕對值小于反相輸入電壓的絕對值，于是D4輸出為高電位，從而使晶體管V飽和導通， 繼電器K得電吸合常開觸點JK，負載RL由市電供電，對被控物進行加熱。當被控對象的實際溫度升到預設值時，  D4同相輸入電壓的絕對值大于反相輸入電壓的絕對值， D4的輸出為低電位，從而導致V截止，K失電釋放觸點JK至常開，市電停止向RL供電，被控物進入恒溫階段。 如此反復運行，達到預設的控溫目的。 2.2.2 主要元器件選擇 本測溫控溫電路選用PTC熱敏電阻為感溫元件，該元件在0℃時的電阻值為264Ω， 制作成溫度傳感器探測頭，按圖2.2.2線化處理后封裝于護套內，其電阻-溫度特性見圖2.2.3.

圖2.2.2 線化電路 線化后的PTC熱敏電阻感溫探頭具有良好的線性，其平均靈敏度達16Ω/℃左右。 如果采用數模轉換網絡、與非門電路及數碼顯示器， 替代本電路的微安表顯示器，很容易實現遠距離多點集中的遙測。繼電器的選型取決于負載功率。為便于調節，RP1~RP4選用線性帶鎖緊機構的微調電位器。

    2.2.3 安裝與調試 調試工作主要是調整指示器的零點和滿度指示。  先將S接通R0，調節RP1使微安表指零，于此同時，調節RP4使其阻值與RP1相同，以保持D1與D4的對稱性。然后將S接通R1， 調節RP2使微安表指滿度。最后，按RT的標準阻-溫曲線， 將RP3調到與設定溫度相應的阻值，即可投入使用。本測溫控溫電路適用于家用空調、電熱取暖器、恒溫箱、溫床育苗、人工孵化、農牧科研等電熱設備。其使用溫度范圍是0~50℃，測控溫精度為±（0.2~0.5）℃.

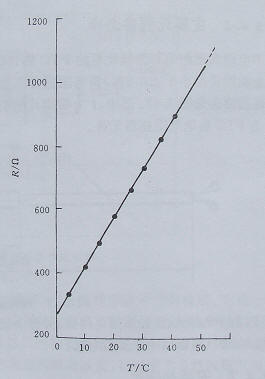

圖2.2.3 傳感測頭的標準阻-溫特性
