lm331應用電路圖

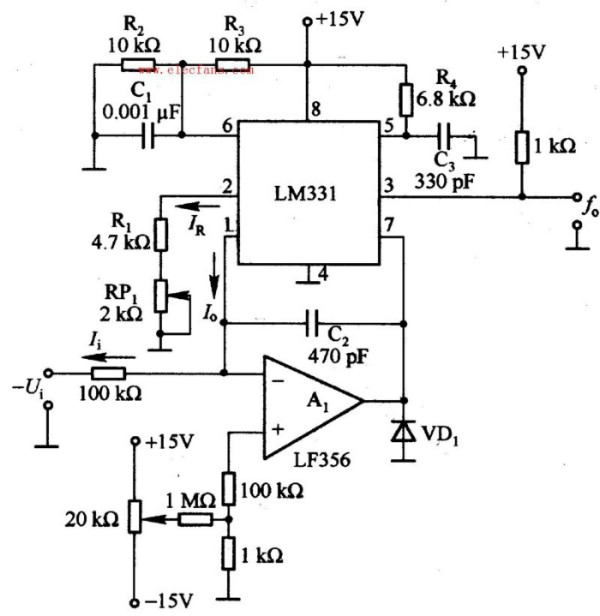

上圖是由LM331等構成的電壓/頻率轉換電路。LM331是由片內1·9v的基準電壓、電流開關.比較器和觸發器等構成的單片電壓/頻率轉換集成電路.為了擴大量程范圍,電路中增設A1運算放大器.基準電流IR由(Rl+R(RPl))進行設定，由于內部基準電壓為1·9V，因此IR=l·9V/(Rl+R(RPl))，通常的設定范圍為100一500μA。另外，電流開關輸出(1腳)端的電流平均值I。與輸人電流Ii相等。對于片內的充放電電路，當充電電壓達到電源電壓的2A時，電路復位，因此脈沖寬度等于1·1R4C3。由于輸入電流Ii等于1·lxR4xC3xf0xIR，輸入電流Ii與
振蕩頻率f0成比例，即輸出頻率f0與-Ui成比例。

LM331 是美國NS 公司生產的性能價格比較高的集成芯片，可用作精密頻率電壓
轉換器、A/D 轉換器、線性頻率調制解調、長時間積分器及其他相關器件。LM331
采用了新的溫度補償能隙基準電路，在整個工作溫度范圍內和低到4.0V 電源電壓
下都有極高的精度。LM331 的動態范圍寬，可達100dB；線性度好，最大非線性失
真小于0.01％，工作頻率低到0.1Hz 時尚有較好的線性；變換精度高，數字分辨率
可達12 位；外接電路簡單，只需接入幾個外部元件就可方便構成V/F 或F/V 等變
換電路，并且容易保證轉換精度。
