led指示燈電路圖（七）

買一只1W白光LED，用手機電池一試，真亮，可以制作一個小臺燈。

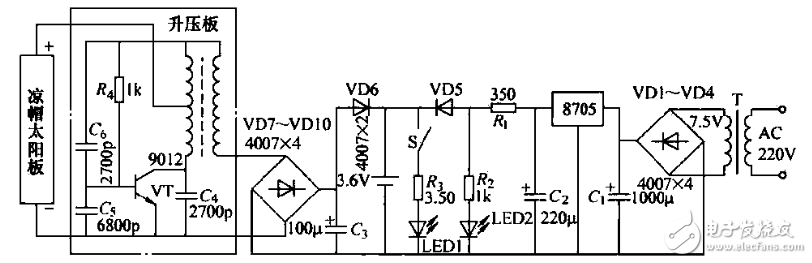

用酒杯狀的乳白色塑料瓶蓋做燈罩。從LED散熱板（自帶的）后面引出正、負兩根線，穿過燈罩，經過彎管引入燈座。燈的形狀就出來了。為了充電方便，使用了太陽能板，但電壓太低，只能充一節電池，為此，增加了升壓板。為了在陰雨天使用，增加了交流充電，并可在交流供電情況下點亮LED燈，此LED的端電壓為3+2V、額定電流350mA，經實驗，電壓達到4.8V仍可正常工作，關鍵是限流在350mA左右。

升壓板是從6V應急燈舊板上裁剪下來的振蕩電路，未作任何修改（見圖中點畫線框內），然后經橋式整流提供充電電流。筆者認為，滅蚊拍、電子點火器、驗幣器等振蕩電路，小作修改，也能變通作為升壓板使用。電池用三節五號1800m A.h鎳氫電池，夏天不用陽光直接照射太陽板，在鞍明亮處即可充電。交流充電提供4. 3V充電電壓，約350mA充電電流。假如使用三節五號鎳鎘電池，限流電阻Ri應改為8~iori，以減小充電電流，避免損壞電池。

led指示燈電路圖（八）

高亮度白色發光二極管（LED）是現在熱門照明光源，因?yàn)檫@種發光器件比其他所有光源都更節能。這里介紹一款自制的LED調光臺燈，它既不用專用IC，也不用單片機，僅用一片普通數字電路和少量分立元件就可以DIY一個用按鍵調光的臺燈。

電路：

臺燈的亮度分為弱、中、強三檔，加上“關”共有4種工作狀態。

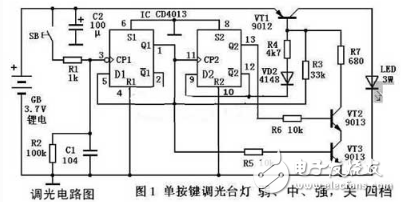

假設手電一開始處在“關”的狀態，那么每次短促地按一下按鍵，臺燈便會按“弱、中、強，關”的順序輪換，下面是它的電路圖（圖1）。

電路用1塊閑置的手機鋰電池供電，整個臺燈安裝在一個小巧的塑料機殼里。由于CMOS電路靜態耗電極少（5μA以下），所以除轉換工作狀態的按鍵外沒有再設電源開關。電路中的關鍵元件LED采用大功率白色發光二極管。
