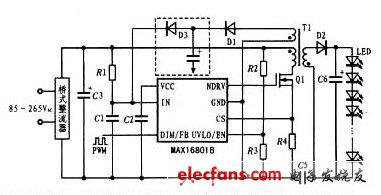

圖給出帶低頻PWM調光功能的通用AC輸入隔離型回掃式HB LED驅動器電路。其中,一個反相邏輯PWM信號直接加至MAX16801B的DIM/FB端,可實現對HB LED的寬范圍低頻PWM調光。變壓器T1提供安全隔離,T1次級繞組下端通過電容C5接地。?
通用AC輸入隔離型回掃式HB LED驅動器電路
