放大器電路故障分析的重要性主要說明以下兩點

　　1、 通過電路故障分析可以加深對放大器電路工作原理的理解;

　　2、 在電路故障檢修中，沒有電路故障分析能力，故障檢修就會盲目。

　　一、共發射極放大器電路故障分析

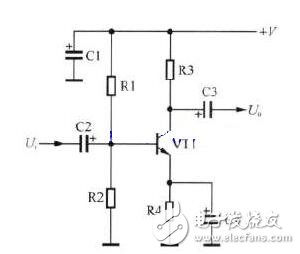

　　如圖所示，為共發射極放大器電路，下面以共發射極放大器電路為例，講解電路故障分析方法。

　　提示：對于放大器電路故障的分析要分成直流電路和交流電路兩部分，直流電路故障分析針對放大器直流電路中的元器件，交流電路故障分析針對放大器交流電路中的元器件。直流電路是交流電路的保證，而且故障檢修中要檢查直流電壓工作狀態，所以直流電路故障分析更為重要。

　　關于這一共發射極放大器電路故障的分析主要說明以下幾點：

　　1、當電阻R1、R2、R3和R4中有一只開路、短路、阻值變化時，都會直接影響VT1的直流工作狀態。

　　2、當R1開路時，VT1集電極電壓等于+v;當R2開路時，VT1基極電流增大，集電極與發射極之間電壓為0.2v，VT1飽和。

　　3、當電路中的電容出現開路故障時，對放大器直流電路無影響，電路中的直流電壓不發生變化;當電路中的電容出現漏電或短路故障時，影響了放大器直流電路的正常工作，電路中的直流電壓發生變化。

　　4、當C1漏電時VT1集電極直流電壓下降，當C1擊穿時VT1集電極直流電壓為零;當C2或C3漏電時，電路中的直流工作電壓發生改變;當C4漏電時，VT1發射極電壓下降。

　　二、共集電極放大器電路故障分析

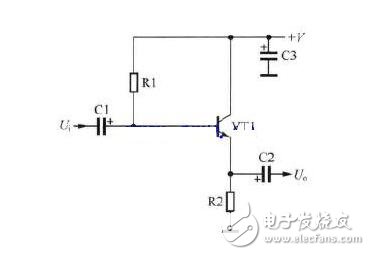

　　如圖所示的電路為例，說明共集電極放大器電路的故障分析方法。

　　提示：共集電極放大器電路中的三極管集電極接直流工作電壓+v端，在測量三極管集電極直流工作電壓時要注意這一點，以免產生錯誤的判斷。

　　關于這一共集電極放大器電路的故障分析說明如下：

　　1、當電阻R1開路時，VT1集電極電壓等于+v，與電路工作正常時相同，但是集電極電流等于零;電阻R1發生其他故障時，VT1集電極直流電壓都等于+v，這是因為共集電極放大器電路中的三極管沒有集電極負載電阻，這一點與共發射極放大器電路不同，應引起注意。

　　2、當R2開路時，VT1沒有直流工作電流;當R2短路時，VT1發射極電壓為零（這一點與共發射極放大器電路相同），但是沒有交流信號輸出，這一點與共發射極放大器電路不相同。

　　三、共基極放大器電路故障分析

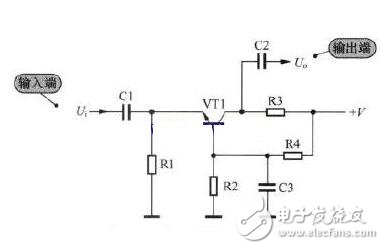

　　如圖所示是共基極放大器電路。共基極放大器電路圖中的三極管習慣性的畫成圖中所示，基極朝下。

　　關于共基極放大器電路的故障分析說明以下兩點：

　　1、電路中所有的電阻有一只開路或短路時，都將影響三極管VT1各電極的直流工作電壓。

　　2、當基極電容C3開路時，加到三極管VT1基極的信號將大大減小，導致VT1輸出信號減小;當C3短路時，VT1基極電壓為零，VT1截止，沒有信號輸出;當C3漏電時，VT1基極直流電壓下降，VT1向截止方向變化。
