BGW-150功放電路圖

BGW系列功放以它獨特的風格，卓越的表現博得了音響界的高度評價。

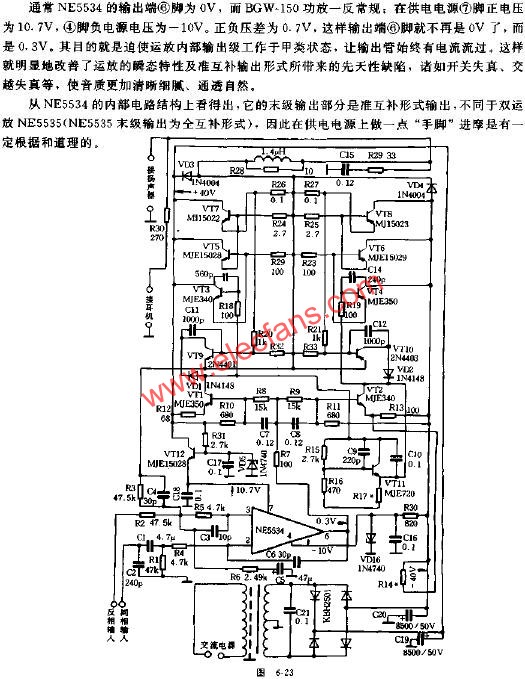

BGW150功放為美國BGW公司早期定型產品生產的一款雙聲道功放，在BGW家族中是最小的弟弟。它的輸出功率不算大（75W*2），但它卻很靚聲，倍受發燒友們推崇和喜愛，電路如圖6.23所示。究其原因，功放電路設計獨辟蹊徑，突破了傳統概念。首先，BGW150功放在電路輸入級選用了被譽為“運放之皇”美稱的NE5534.在今天，NE5534隨處可尋，但在十幾年前，BGW150的設計師卻獨具慧眼使用NE5534這不能不說是一個明智之舉。而更為難得可貴之處是該機在應用NE5534時巧妙地在供電電源上做了一點“手腳”使NE5534發揮得更加淋漓盡致。

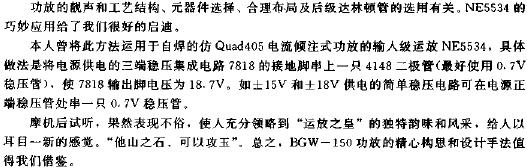

元器件選擇與安裝：

閱讀全文
