一款高保真前后級功放電路圖

經眾多發燒友實踐，推薦下面一款高保真前后級功放。

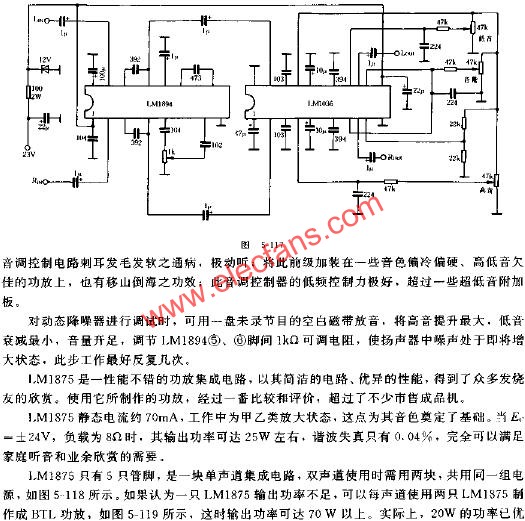

該功放的前極放大器如圖5-117所示。由動態降噪器和直流音調、音量控制器構成。

LM1894是一塊非互補降噪集成電路，能對普通磁帶，VCD碟片、FM廣播作10分貝降噪，故使用廣泛，且失真低、電路簡單。

由于各人欣賞音樂環境的不同，對高低音有不同的愛好，故音調控制器是音響組合中必不可少的部分。高保真音響對音調控制器的要求是：能改變頻率響應，符合各人愛好，但要對音質無損。故推薦單片功能。為了使用的方便，本電路已將等響度設計于常開狀態和平衡狀態，不必再調節。由于各控制均采用直流電壓控制，電位器不在信號通道中，因而電位器同電路的連接不必使用屏蔽線，同時也消除了電位器的滑動噪聲，單聯電位器即可實現雙聲道調節，不必使用價格高昂的電位器就能達到高保真調節，是發燒友制作高質量音調音量控制器的優選品種，實踐試聽表明，該控制器對高音低音控制力極好，大音量大動態時無一般

高保真前后級功放電路圖

閱讀全文
