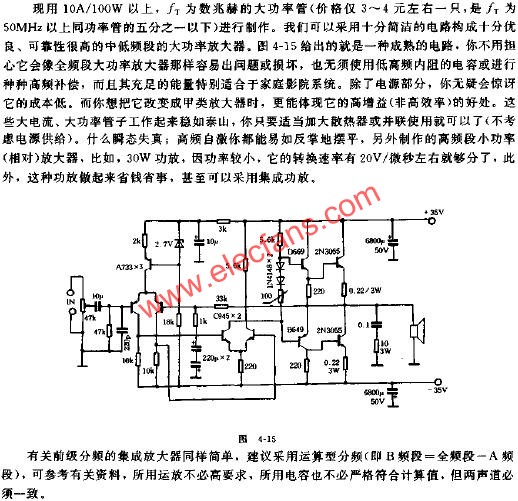

前級分頻式功率放大器電路原理圖

音響發燒友中流行的大功率放大器中使用FT高的大功率管，在功率越做越大的情況下，為此必須付出較大的代價，這不僅指在經濟上付出，而且包括由此引起不易解決好的自激對音質的破壞及對靠性的威脅。其實，我們只要把占能量約70%的中低頻段和占30%的高頻段分別做成功放，就完全能解決上面的問題。這就是“前級分頻”或“電子分頻”功放。

顯而易見，做一臺RMS100W的全頻段功放比做一臺RMS高頻段30W+中低頻段70W的功放成本要高，制作要難，可靠性要差，而后者附帶的好處是分頻效果好過前者，另外，小功率高頻段功放可以放心地降低對換速率的要求。

電路原理：

閱讀全文
