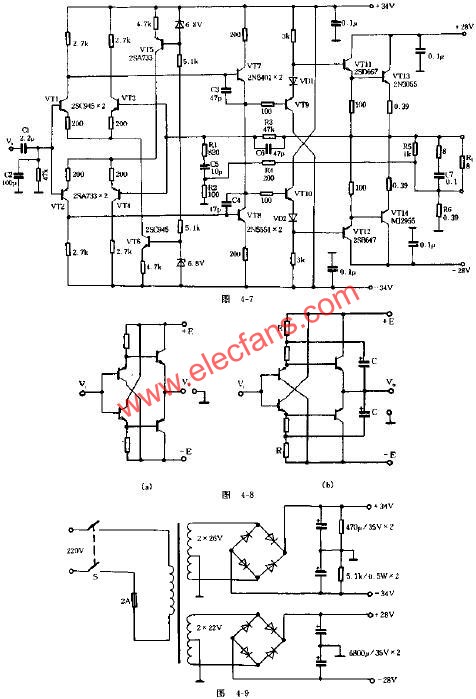

互補差動全對稱功率放大器電路原理圖

本文介紹的功放，只要元件可靠，裝接無誤即可正常工作，而性能也相當令人滿意。主機性能參數如下：

1、額定輸出功率：30W（8歐、20HZ~20KHZ）
2、頻率響應：10HZ~100KHZ（正負3DB）
3、失真度：<0.2%(20HZ~20KHZ）
4、輸入信號電平：0.8V
5、本電路的輸入級、輸出級以及反饋電路有著明顯的特色

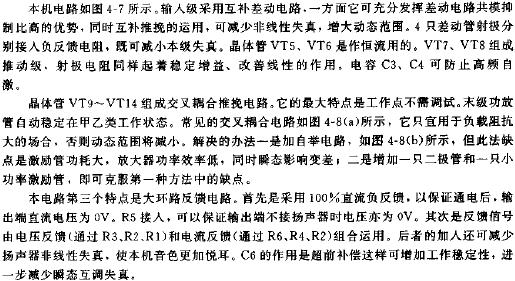

電路原理：

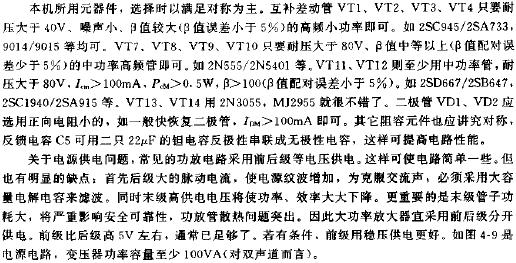

元器件選擇：

閱讀全文
