50W甲乙類功率放大器電路原理圖

發燒友都希望能制作一臺優質的功放，但多數刊物上刊的優秀電路，往往又過于復雜而難以下手。本文介紹一款甲乙類輸出的純后級蘇州電路、電路簡潔，音質令人滿意，有興趣者不妨試試。

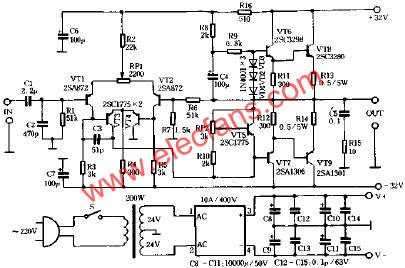

電路如圖4.3所示，VT1~VT4組成一、二級差分放大，VT6~VT7構成功率輸出管，VT8、VT9提供偏壓。電路的增益由R6、R7控制為30倍左右，整個電路簡潔明了，一目了然。

本機的調整非常簡單：調整RP1使中點電位為0V；調整PR2，使R13兩端電壓為0.1V左右。反復調整幾次即可設入使用。

閱讀全文
