NE5532推動的電子管功放電路原理圖

隨著VCD機的出現和普及，膽機越來越受音響愛好者的青睞。本文介紹一款用運放之皇NE5532推動的電子管功放，音質相當不錯。功放管選用曙光6P3PJ級束射四極管，輸出功率在7W左右，可以滿足一般家庭聽音樂要求，電路非常簡單，只要焊接無誤，不需調試就可工作。

本機功放電路如圖所示，電源電路如圖所示。電路原理不再闡述，其中燈絲6.3V電壓由LM317T穩壓后獲得，也可接成如圖所示恒流源電路，恒流源電路對延長燈絲壽命有利，但高度稍麻煩，R在1.5歐左右。制作時耦合電容一定要選用優質CBB電容或鉭電解電容，電阻除標明功率以外均選用0.25W金屬膜電阻。

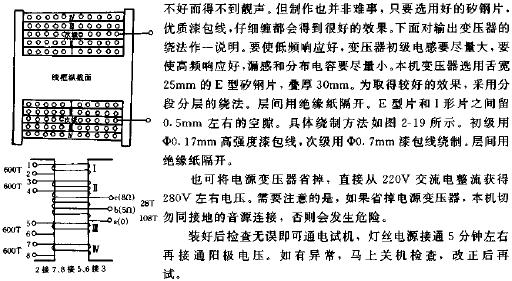

很多發燒友之所以不敢“染指”膽機，高壓只是一個原因，更重要的是怕輸出變壓器纏

閱讀全文
