MAX98300單聲道2W D類放大器應用電路圖

The MAX98300 mono 2.6W Class D amplifier provides Class AB audio perf ormance with Class D efficiency. This device offers five selectable gain settings (0dB, 3dB, 6dB, 9dB, and 12dB) set by a single gain-select input (GAIN).

Active emissions limiting* edge-rate and overshoot control circuitry greatly reduces EMI. A patented filterless spread-spectrum modulation** scheme eliminates the need for output filtering found in traditional Class D devices. These features reduce application component count.

The MAX98300 industry-leading 0.78mA at 3.7V, 1.1mA at 5V, quiescent current extends battery life in portable applications.

The MAX98300 is available in an 8-pin TDFN-EP (2mm x 2mm x 0.8mm) and a 9-bump (1.2mm x 1.2mm) WLP. Both packages are specified over the extended -40°C to +85°C temperature range.

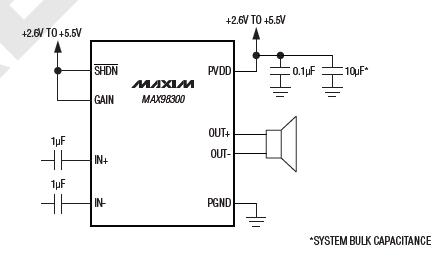

典型應用電路

閱讀全文

D類放大器(44482) D類放大器(44482)

MAX98300是一款放大器

MAX98300單聲道2.6W D類放大器能夠以D類放大器的效率提供AB類放大器的音頻性能。器件通過一個增益選擇輸入引腳(GAIN)提供5個可選的增益設置(0dB、3dB、6dB、9dB和12dB
