晶閘管調光燈電路

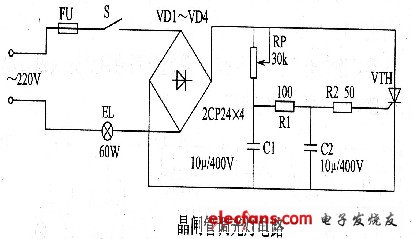

　　將電路中電位器RP的阻值調小時，就可使晶問管的導通角增大，輸出電壓增大，燈光亮度增強;反之，阻值調大時，晶閘管的導通角減小，輸出電壓減小，燈光亮度減弱。晶閘管調光燈電路：

晶閘管調光燈電路
