霍尼韋爾 HMC5883L 是一種表面貼裝的高集成模塊，并帶有數字接口的弱磁傳感器芯片，應用于低成本羅盤和磁場檢測領域。HMC5883L 包括最先進的高分辨率 HMC118X 系列磁阻傳感器，并附帶霍尼韋爾專利的集成電路包括放大器、自動消磁驅動器、偏差校準、能使羅盤精度控制在 1°~2°的 12 位模數轉換器。簡易的 I2 C 系列總線接口。HMC5883L 是采用無鉛表面封裝技術，帶有 16 引腳。

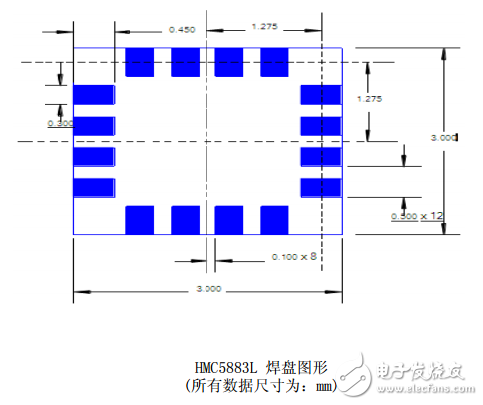

以下為HMC5883L使用的印刷電路板（PCB）排版分布。

HMC5883L 采用一種細間距LCC封裝技術，PCB引腳指的是為了正確的封裝定心，采用上述建議的PCB覆蓋區的尺寸的數值。調整HMC5883L和外部電容器（C1和C2）之間的線間距，利用線阻低電壓降來處理1安培峰值電流脈沖。

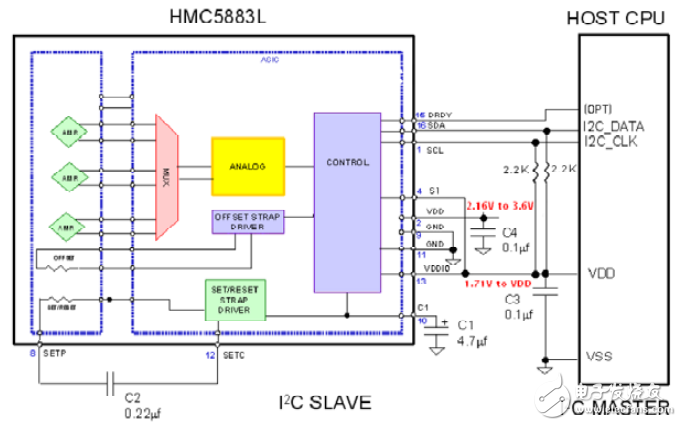

內部示意圖

HMC5883L 采用霍尼韋爾各向異性磁阻（AMR）技術，該技術的優點是其他磁傳感器技術所無法企及。這些各向異性傳感器具有在軸向高靈敏度和線性高精度的特點。傳感器帶有的對于正交軸低敏感行的固相結構能用于測量地球磁場的方向和大小，其測量范圍從毫高斯到 8 高斯（gauss）。 霍尼韋爾的磁傳感器在低磁場傳感器行業中是靈敏度最高和可靠性最好的傳感器。

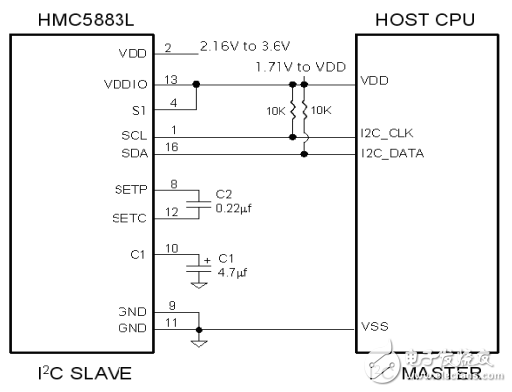

雙電源參考設計

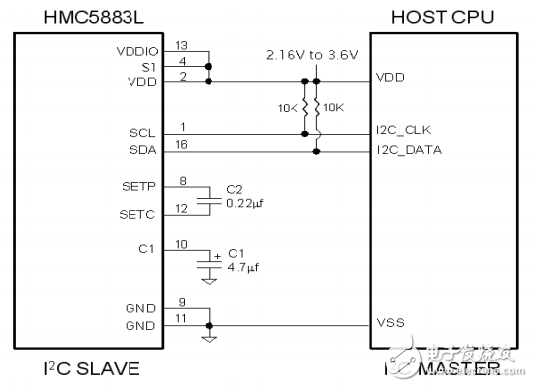

單電源參考設計

編者結語

這款芯片不止在無人機領域擁有出色的表現，編者認為其應用領域還有手機、筆記本電腦、消費類電子、汽車導航系統和個人導航系統等，是一款可多領域使用的傳感器芯片。
