這里介紹的微波感應控制器和市場上常見的簡易型微波感應控制器相比較，因為采用專用的微處理集成電路HT7610A，不但檢測靈敏度度高，探測范圍寬，而且工作非常可靠，誤報率極低，能在－25～＋45度的溫度范圍內穩定工作，最適和在中、高檔防盜報警系統中作人體移動檢測傳感頭使用。

　　微波感應控制器使用直徑9厘米的微型環形天線作微波探測，其天線在軸線方向產生一個橢圓形半徑為0～5米（可調）空間微波戒備區，當人體活動時其反射的回波和微波感應控制器發出的原微波場（或頻率）相干涉而發生變化，這一變化量經HT7610A 進行檢測、放大、整形、多重比較以及延時處理后由白色導線輸出電壓控制信號。

　　自動感應燈

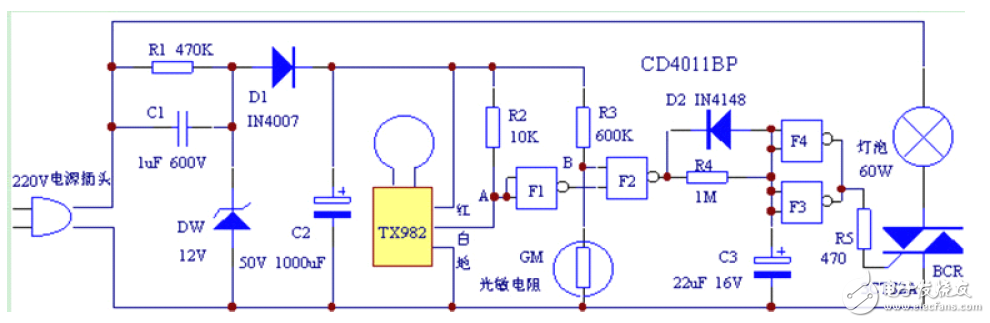

　　電路原理:該自動燈可以自動識別周圍環境光的亮度，能夠?qū)崿F(xiàn)人來燈亮，人走燈滅，不會誤動作，可靠性高，而且電路的工作狀態不會受自身燈光的干擾，可以廣泛地運用在走廊、衛生間、庭院等場合實現自動照明。自動感應燈的電路如圖1所示：由C1、C2、R1、DW、D1組成典型的電容降壓電路，向高可靠微波感應控制器和CD4011提供11V 直流工作電壓，CD4011BP 是COMS 四與非門集成電路，當高可靠微波感應控制器檢測到有人活動時，白線輸出下拉電平10秒，A 點變成低電平經F1反相后變成高電平，R3和光敏電阻GM組成光控電路，白天GM 阻值較小，B 點經分壓后低于1/2電源電壓為低電平，與非門F2封鎖輸出高電平通過R4使C3上的電壓充至電源電壓，夜晚GM 的阻值較大，B 點為高電平，此時如果有人在監控范圍內活動，F(xiàn)1輸出高電平，共同使F2開通輸出低電平，經F3、F4反相后變成高電平，通過R5使雙向可控硅BCR導通，燈泡點亮。如果人員離開監控范圍，TX982停止輸出A 點重新變成高電平，經F1反相后變成低電平，F(xiàn)2封鎖，輸出高電平通過R4向C3緩慢充電，約30秒后C3上的電壓大于1/2電源電壓實F3、F4翻轉，BCR截至燈泡熄滅。該電路的可靠性較高，站長用該電路制作的走廊燈已經可靠工作了近一年。

　　遙控型入侵報警器

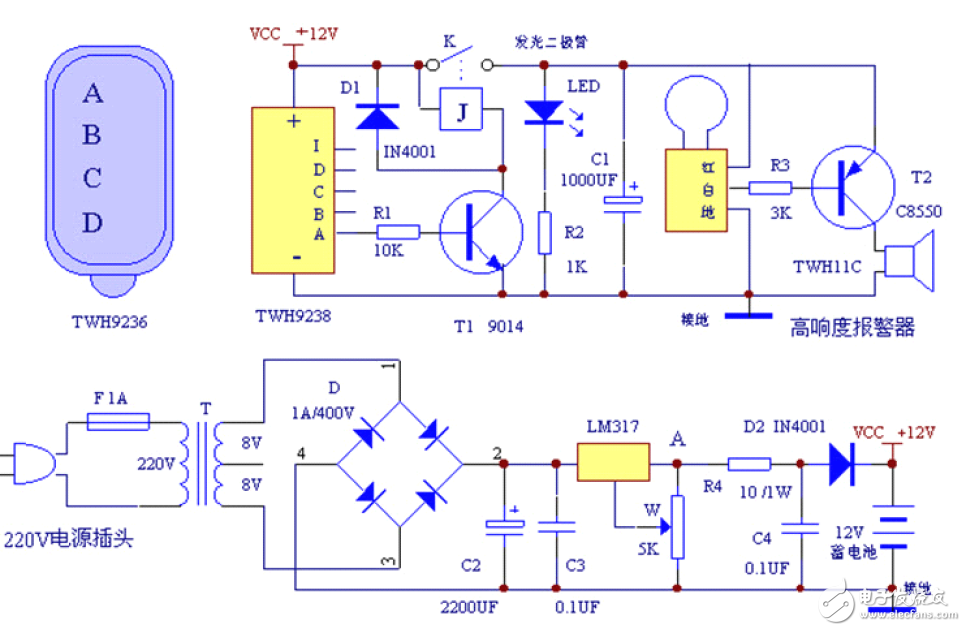

　　電路原理:遙控型入侵報警器如圖2所示：電源部分由12V/1.2Ah 的鉛酸蓄電池和LM317組成恒壓、限流浮充電不間斷電源，可以確保蓄電池隨時處于充足電狀態，能夠使報警器在市電停電的情況下正常工作。鉛酸蓄電池的浮充電壓為14.2V。LM317接成恒壓源，通過調整W 可以使輸出端A 點輸出穩定的14.9V 直流電壓。電阻R4可以限制充電電流過大，D2可以防止市電停電后蓄電池反向放電。TWH9236/9238是遙控發射、接收組件。當按下發射機TWH9236的A、B、C、D 中的任意一個鍵時，接收機TWH9238的A、B、C、D 輸出端也會對應輸出高電平，并且鎖住保存輸出時的狀態。這里將A 鍵設定為入侵報警器工作按鈕，其它的三個鍵設定為入侵報警器解除按鈕。所以只要按下發射機A 鍵，接收機的A 輸出端就會輸出4伏左右的高電平并保持，再按發射機B、C、D 按鍵的任意一個時接收機的A 輸出端又會變成低電平并保持。當A 輸出端輸出高電平時，通過電阻R1使三極管T1導通，繼電器J 吸合，12V 正電源通過繼電器觸點加至高可靠微波感應控制器的電源端，此時發光二極管LED 點亮，指示入侵報警器已經工作，經過60秒高可靠微波感應控制器初始化結束后，入侵報警器正式工作，這時只要有人員進入監控區域，高可靠微波感應控制器的白線輸出端就會輸出10秒左右的下拉信號，使T2導通，高響度報警器TWH11C 就會發出120dB 刺耳的公安警報警聲。當A 輸出端輸出低電平時，繼電器J 斷開，高可靠微波感應控制器得不到工作電壓所以不工作。
