文中推出的APFC系統采用美國摩托羅拉公司生產的MC33262專用集成控制芯片，并使其工作于臨界導電模式(CRM)。

　　1 基于MC33262的APFC原理簡介

　　用于實現APFC變換器的拓?fù)潆娐酚蠦oost變換器、反激變換器和Boost-Buck變換器等，但由于Boost電路具有：有輸入電感，可減小對輸入濾波的要求;開關器件的電壓不超過輸出電壓值;容易驅動等特殊優點，因此其應用最為廣泛，這里的設計主要基于Boost變換器。

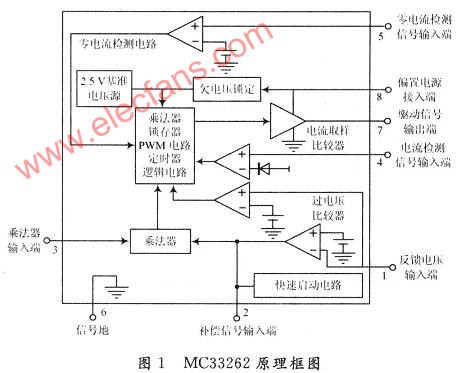

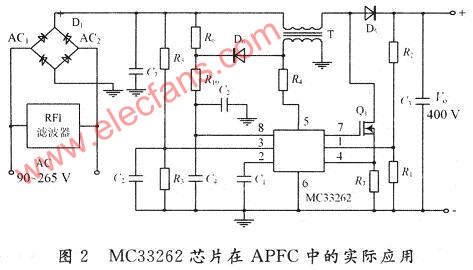

　　目前，用于實現臨界導電模式的控制芯片有很多，由MC33262構成的采用Boost變換器的APFC電路。MC33262原理框圖如圖1所示。

　　在圖1中，5腳是零電流檢測輸入端，接在變壓器二次側，因而檢測到的是電感電流，即外電源流入負載的電流。當電感電流為零時，ZCD的輸出翻轉，將內部的RS觸發器置“1”，7腳輸出高電平，使Q1導通。外電源通過橋式整流，使變壓器一次側和Q1導通，電流流過變壓器一次側，將電能儲存于電感中。當電感電流增大到一定值時，Q1又關斷，這也是通過RS觸發器進行控制的。1腳接PFC輸出電壓的分壓，該電壓經EMP放大后，與由3腳輸入的電壓分壓值在MULT中相乘，MULT的輸出與由4腳輸入的Q1的電流比較。

　　當輸入Q1的電流值大于MULT輸出的電流值時，OIC輸出電平翻轉，將RS觸發器置“0”，該電平由7腳輸出，關斷Q1。因此，MULT的輸出電流即通過Q1的電流的門限值，該門限值隨輸入電壓的變化而近似呈正弦規律變化。當Q1關斷后，變壓器一次側的電流逐漸減小，當此電流接近零時，又導致ZCD的輸出翻轉，將RS觸發器置“1”，Q1導通，重復以上過程。

　　當負載突然關斷、啟動或輸出端出現浪涌時，會出現輸出電壓過高的情況，這時OVC會發揮保護作用。此時，過壓保護器的輸出電平發生翻轉，將RS觸發器置“0”，關斷Q1。器件內設定的比較器門限電壓為1.08 V。欠壓鎖定的作用在于監控電源正極電壓。當8腳的電壓Vcc低于下限值時，UVLO輸出低電平，7腳也輸出低電平，關斷Q1。定時器的作用是在電感電流下降到零時啟動Q1。

　　2 系統主要技術指標的設計

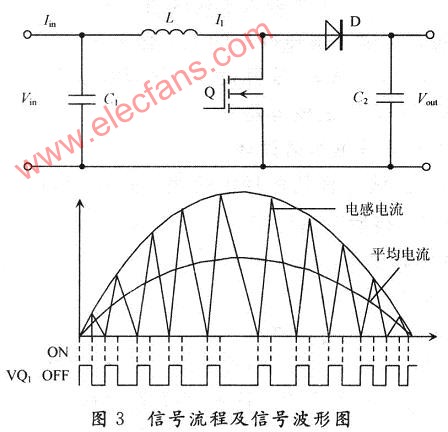

　　根據需要，設計了一個150 W PFC系統，其信號流程及信號波形如圖3所示。其主要參數為：交流輸入電壓范圍為175～265V;最大輸出功率為150 W，若Boost電路的提升電壓為400 V，則額定直流電流為375 mA;若轉換效率為η=90%，則額定輸入功率Pin=P0/η=167 W;最小開關頻率選為fmin=25 kHz;輸入偏移因子IDF=0.98;最大紋波峰一峰值為8 V。

　　3 電路主要參數的計算

　　3.1 電感L的計算

　　最低工作頻率條件下所需的電感值可通過式(1)求得：

　　式中：Vin為穩壓輸人峰值電壓最大值;Pin為輸入功率最大值;fmin為開關頻率最小值。將主要參數代入式(1)得：

　　L=544μH，在該設計中取L=550μH。

　　3.2 輸入濾波電容的設計

　　輸入濾波電容的主要作用是濾除輸入端的高頻噪音，其容量很小。但如果其取值太小，很難較好地濾除輸入的高頻噪音，另一方面其取值又不能太大，否則會引起較大的輸入電壓偏移。

　　3.2.1 輸入濾波電容的下限值

　　輸入濾波電容的下限值由輸入濾波電容的最大紋波電壓決定，可用式(2)計算：

　　式中：△Vcin(max)為濾波電容的最大紋波電壓，一般情況下，該值可取小于最低輸入電壓峰值的5%。將主要參數代入式(2)得：

　　3.2.2 輸入濾波電容的下限值

　　輸入濾波電容的上限值由輸入偏移因子IDF決定，可用下式計算：

　　輸出電容的選擇不但要考慮容值，還要考慮電壓應力，由于電路的響應速度較慢，當負載突然變輕時，可能會引起輸出電壓的過沖現象，考慮到一定裕量，它的耐壓可按大于輸出過壓保護點1.1VOVP來選取。在該電路設計中選擇Co=220μF，耐壓為450 V的電解電容。

　　3.4 功率開關管和輸出二極管的選擇

　　功率開關管與輸出二極管的電流應力和電壓應力都相同，下面分別計算兩者的電流應力和電壓應力。開關管和二極管的最大峰值電流：

　　開關管和輸出二極管的電壓應力需考慮輸出過壓保護點，因此其最大電壓為：

　　在該電路設計中，選擇功率場效應管IRF84.0作為開關管，其耐壓為500 V，最大電流為8 A;選擇快速恢復二極管MURl560作為輸出二極管，其耐壓為600 V，最大電流為15 A。

　　4 實驗與結論

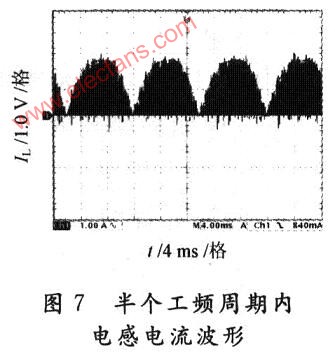

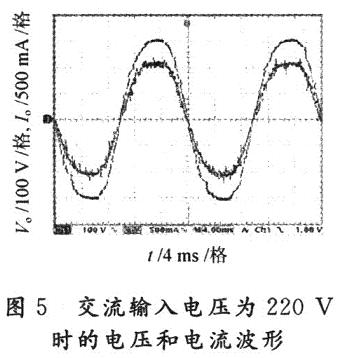

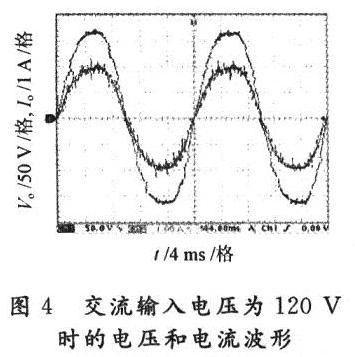

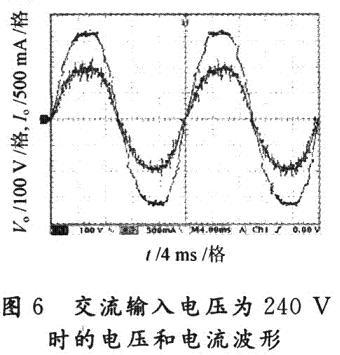

　　實驗結果(見圖4～圖7)顯示該AC/DC變換器在較寬廣的輸入電壓范圍下獲得高度穩定的直流電壓400 V輸出;紋波峰一峰值在8 V以下;輸出額定功率達150 W;滿載下效率η=95%;功率因數λ≥0.99;輸入電流總諧波畸變D<6%。目前，這種具有APFC電路的控制器已應用于電子鎮流器產品中。

　　5 結 語

　　由MC33262構成的功率因數校正電路外圍結構簡單，電路元器件少，電路的體積和成本下降，提高了系統的可靠性。目前，這種APFC技術已經在開關電源、電子鎮流器等諸多領域得到了應用。該APFC電路采用峰值電流控制方式，屬于準連續電流模式，MOS-FET開關頻率很高，這對EMI濾波電路的設計有較高的要求。不過該系列芯片與其他采用連續模式的APFC芯片相比有著較高的性價比，值得做進一步完善研究。
