| 采用RC振蕩的方法非常多，如文氏橋振蕩等。這里介紹幾種筆者常用的方法： |

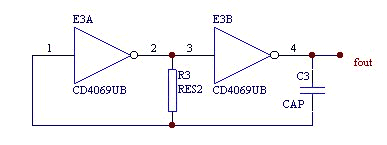

| 1.最簡單的振蕩器
這種振蕩器特點是：T≈（1.4～2.3）R*C 電源波動將使頻率不穩定，適合小于100KHz的低頻振蕩情況。 |

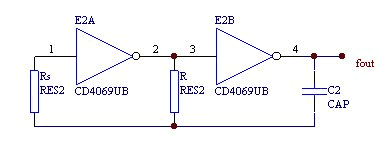

| 2.加補償電阻的振蕩
T≈（1.4～2.2）R*C，電源對頻率的影響減小，頻率穩定度可控制在5% |

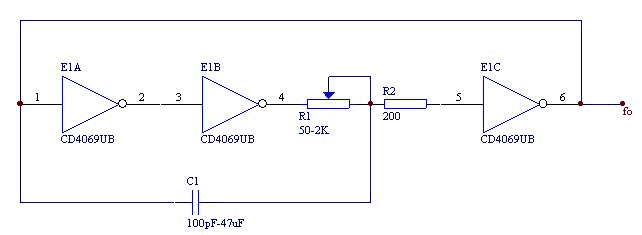

3.環行振蕩器
采用TTL反相器，頻率可達50MHz |
| 4.采用施密特觸發器構成的振蕩器
|

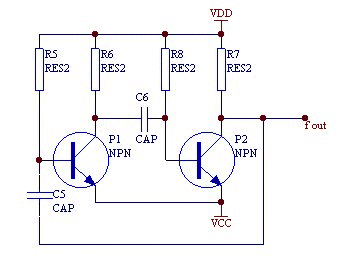

| 5.采用兩三極管構成的振蕩器
其中R5=R8，R7=R6，C5=C6 |
