系統背景

智慧城市要求充分運用信息和通信技術手段感測、分析、整合城市運行核心系統的各項關鍵信息，從而對于包括民生、城市服務、工商業活動在內的各種需求做出智能的響應。在這個過程中，迫切需要一個信息采集、信息處理、信息發布的載體。路燈作為城市中密度最大、數量最多的市政設施之一，最適合作為智慧城市的載體。多功能、多應用的智慧路燈桿，可根據不同業務場景需求量身定做，集成相應功能。

系統目標

智慧路燈系統除了實現節能、環保、智能的照明系統外，還需承載以下子應用系統：環境監測、一鍵報警、視頻監控系統，承擔了基于智慧城市建設目標的物聯網感知入口和服務大眾的出口，成為智慧城市前端的信息中樞，也可應用于公園、小區等小范圍的應用場景，形成服務閉環，實現提升管理效能和更好地服務大眾的目標。

系統邏輯架構

架構說明（如圖）：

1.感知輸出設備：即負責前端數據感知和相關輸出的設備，包括照明燈、各類傳感器、一鍵報警器、攝像頭、音頻廣播、LED屏等設備。

2.通信控制設備：即負責感知輸出設備的數據采集、通信和控制的設備，按環境和業務需求可選工業路由器、RTU、數采儀、邊緣計算網關等。此系統方案選擇佰馬邊緣計算網關BMG700。

3.數據指令流程：通信控制設備下端通過RS232、RS485等接口與感知輸出設備連接，實現數據的采集和設備的控制。通信控制設備上行通過4G或有線與平臺系統通信，實現數據和指令的實時傳輸。

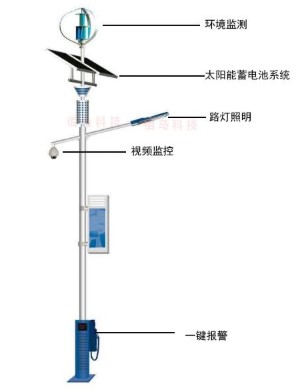

路燈物理架構

佰馬智慧路燈桿管理平臺及子系統功能

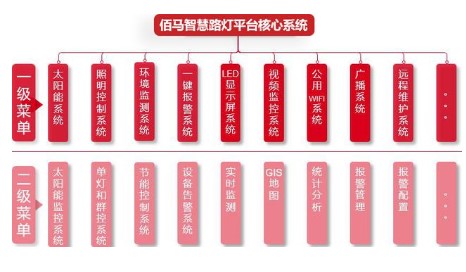

核心功能架構

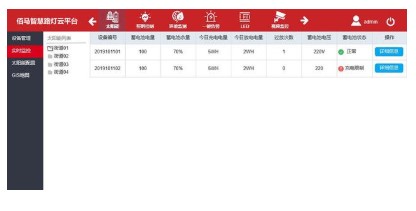

太陽能供電系統

太陽能平臺系統可實時查詢蓄電池電量、充電電量、蓄電池電流、蓄電池電壓、電池狀態、外部溫度、內部溫度，及放電電量、充電電量、過放次數、欠壓次數等。

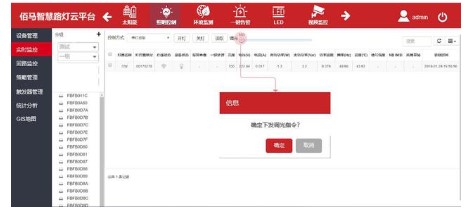

照明控制系統

照明控制系統通過上述系統架構，主要實現了以下主要功能：

單燈和群控系統：系統提供多種控制方式，實現設置開關燈方案，可按單盞燈或群組遠程開燈、關燈、調光。

2.節能控制系統：即策略管理系統，實現按場景需求定義策略（如：定時執行、事件觸發、間隔觸發、日出日落時間等），實現智能化節能效果并減少不必要的亮燈時間，延長燈具壽命。

3.設備監測告警：即觸發器管理，通過物聯監測系統，實現對每一盞燈的工作狀態、電流、電壓、故障等信息進行“在線巡測”，改變了人工巡檢熱線保修的低效方式，實現提高維護效率降低運維成本。

4.統計分析：即歷史數據分析，根據歷史運行數據，可根據業務需求分析能耗情況、亮燈率、故障率等。

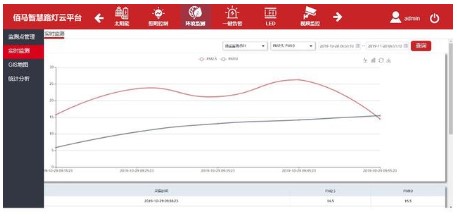

環境監測系統

各類傳感器監測數據通過通信控制設備傳送到云平臺，實現實時對PM2.5、PM10、噪聲、溫度、濕度等數據的自動采集、分析以及存儲。管理人員可通過平臺查詢分析實時和歷史的環境監測數據。

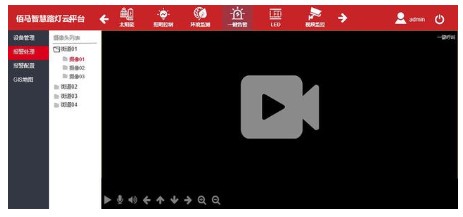

一鍵報警（緊急救助系統）

一鍵報警系統，即緊急救助系統，集成200W高清攝像頭，支持中心呼叫前端，支持雙向語音對講、廣播等功能，實現第一時間報警求助，針孔式的鏡頭比較隱蔽，難以發現的特點，便于監視，外殼采用金屬提高設備的防爆等級。在警力不變的情況下為社會提供更快捷、更有效的服務，并有效的震懾犯罪分子、安定民心，為社會的穩定起到積極的作用。

LED顯示屏系統

支持顯示傳感器實時監測的數據如：PM2.5、噪聲、溫度等，為市民提供實時的環境信息。平臺支持管理播放素材，平臺可設定規則推送圖文、視頻信息，如場所通知、政策動向、商業廣告等。

視頻監控系統

實現攝像頭的統管理，管理人員可通過電腦、手機，調閱實時視頻、云臺控制、回放視頻、及遠程存儲視頻等。

公用WIFI系統

提供WIFI公眾服務，通過策略管理實現對每個連接最大速度限制，以便支持更多用戶接入。

廣播系統

平臺支持管理音頻播放素材，支持智能定時播放背景音樂、電臺廣播 、通知信息，也支持播放實時的尋人尋物啟事等。
