在音頻設備追求高保真、高效率的今天，湯誠科技推出了一款革命性的D類音頻功率放大器芯片——“XA9227B”。這款芯片憑借其卓越的性能、超高的效率和全面的保護功能，迅速成為桌面音響、多媒體設備及便攜式音箱的理想選擇。今天，我們就來深度解析這款芯片的亮點及其技術優勢。

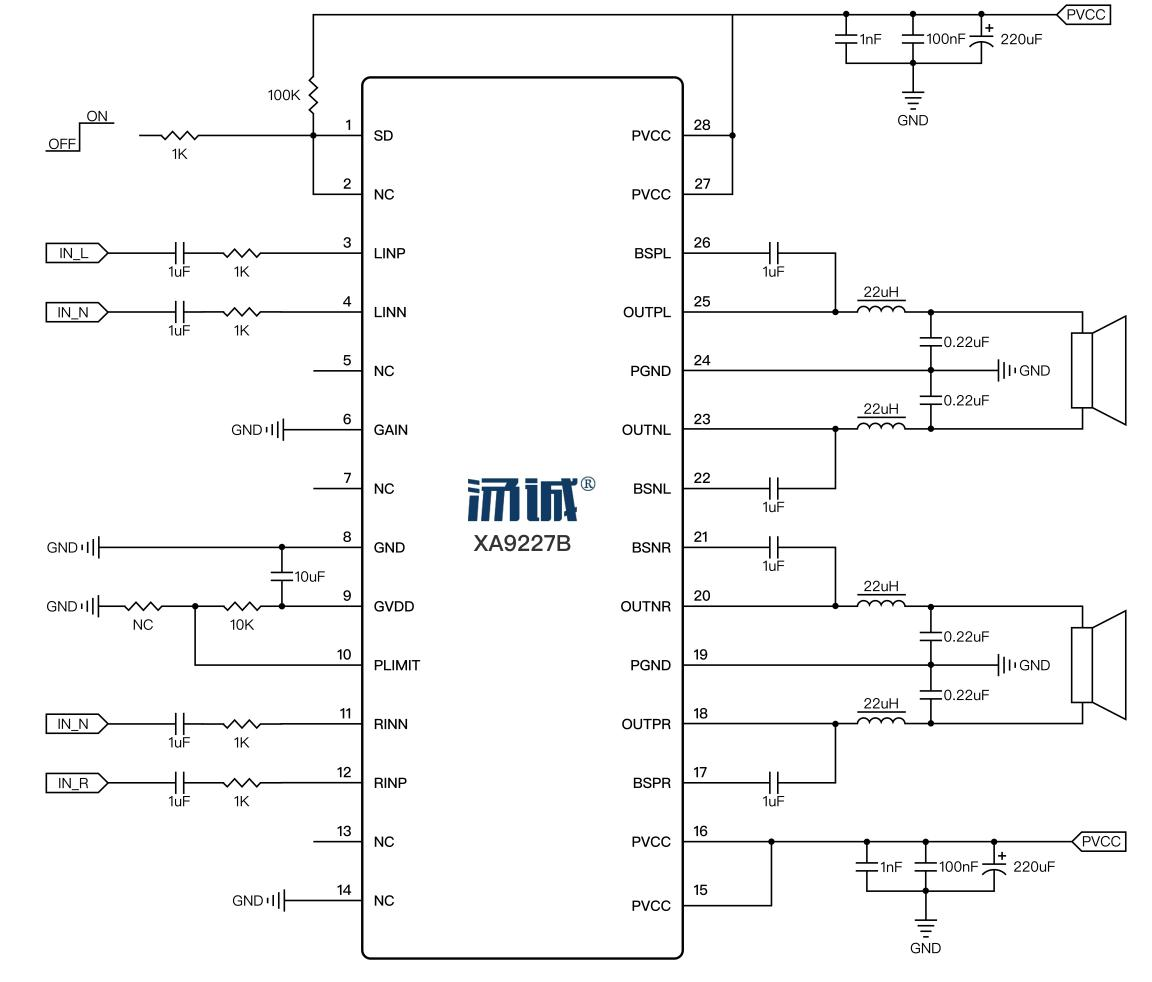

典型應用線路（BTL×2）

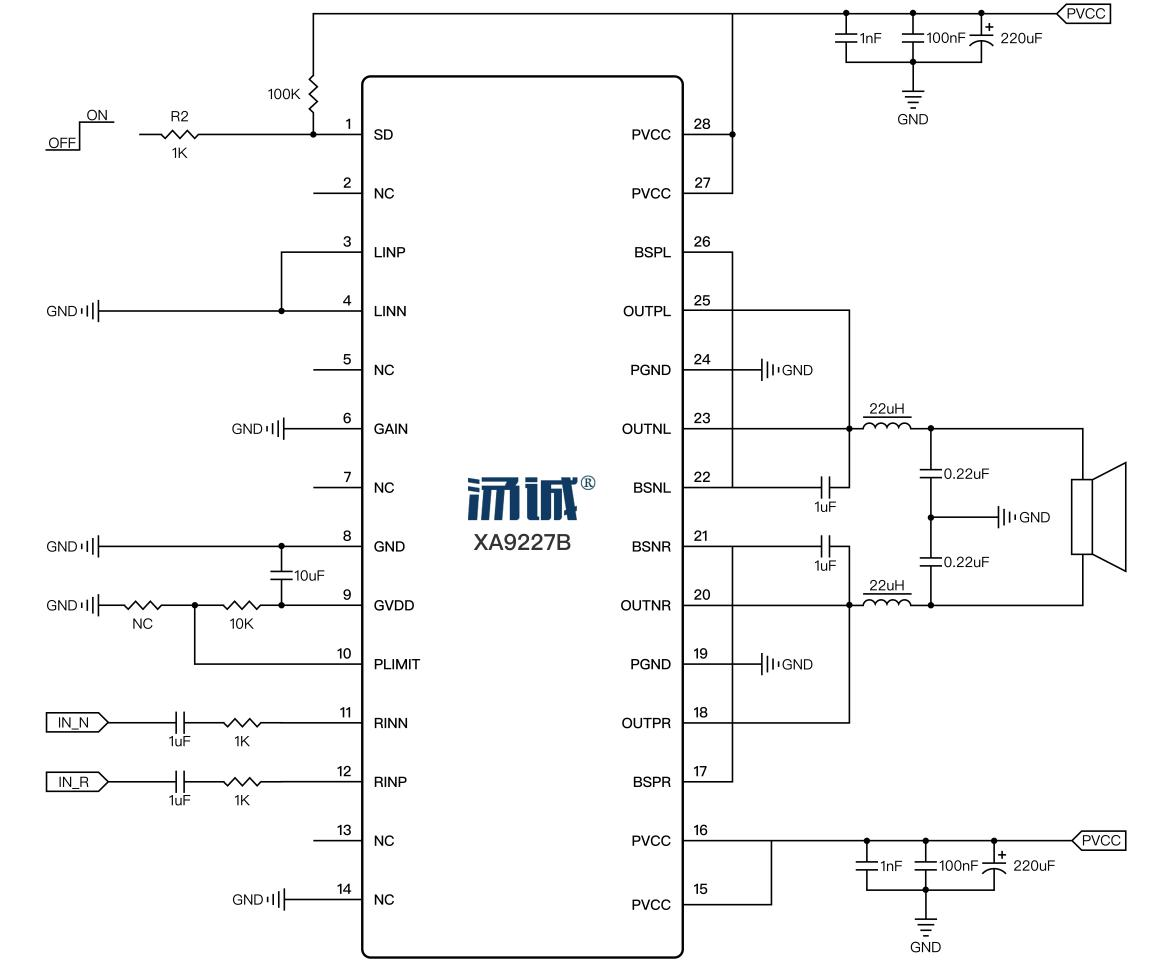

典型應用線路（PBTL×1）

XA9227B的核心技術優勢

工作電壓范圍：5V~21V

典型輸出功率：2×25W@15V、4Ω、THD=10%

高工作效率：典型值90%

低失真度：典型值<0.1%?

增益倍率：26dB

支持單端及差分信號輸入

支持BTL×2 或 PBTL×1 信號輸出

支持定頻和擴頻兩種載頻模式

內置功率限制功能

內置過流保護、過溫保護、欠壓保護、過壓保護、輸入直流保護等保護功能

外圍簡單

應用場景

桌面音響

多媒體音響

便攜式音箱

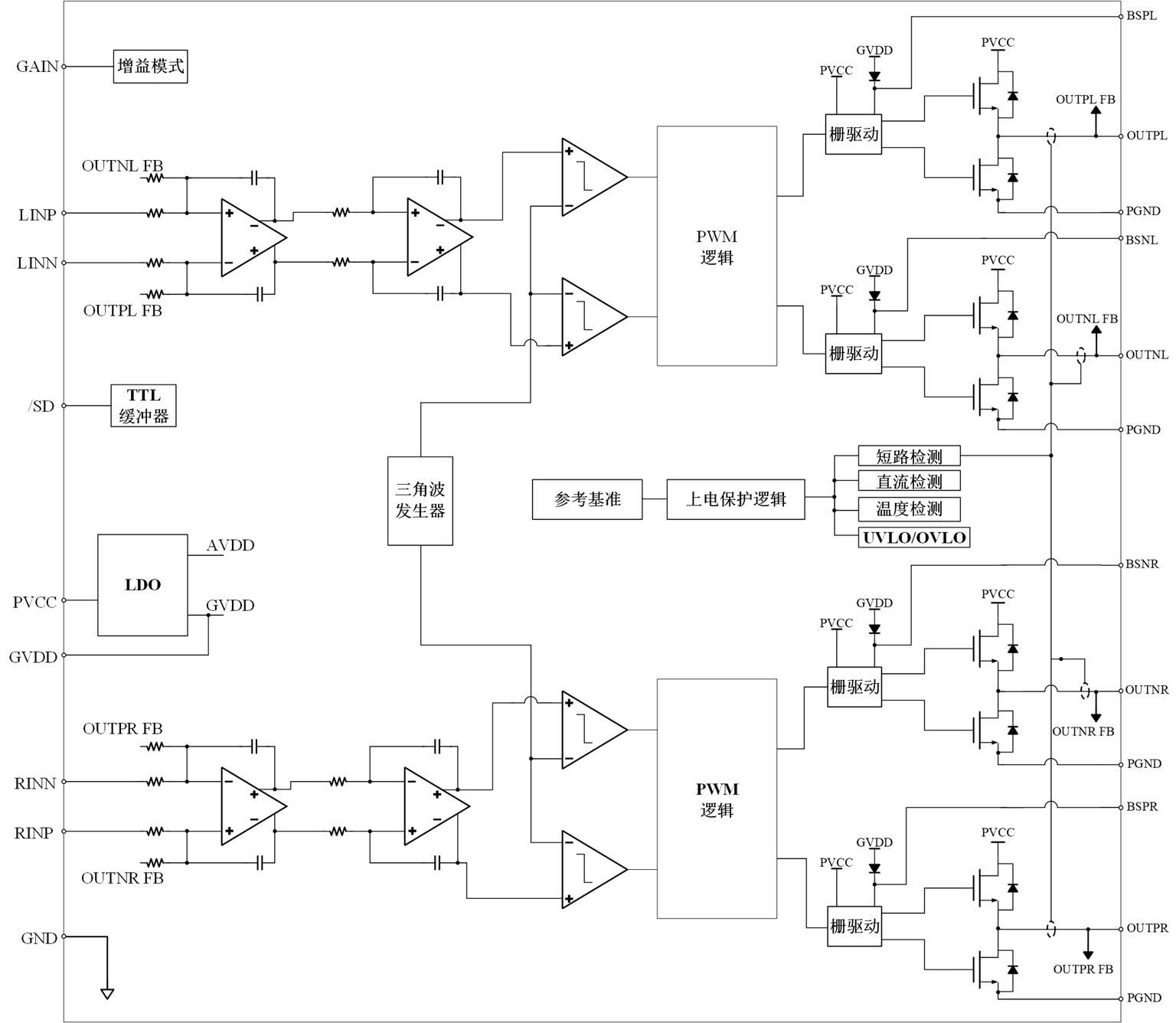

功能框圖

應用指南

1、/SD 管腳用來控制電路工作或待機。

可以將 /SD端口通過一個電阻（比如 100kΩ) 上拉到 PVCC 管腳或用IO口（建議用3.3V的IO口）來控制芯片的開啟及關閉，/SD 端口為高電平（>2V）電路正常工作，觸發特定保護時/SD 端口會置低（<0.8V）進入待機，一旦非正常狀態解除電路會在一段時間后自行恢復正常工作。 開機時應當先保持/SD管腳下拉，等待電源和信號狀態穩定后再置高。由待機狀態恢復工作時，可以直接上拉 /SD管腳。進行待機或關機時應當先關閉輸入信號，再下拉 /SD 管腳、關閉電源。?

2、去耦電容與 LC 濾波器。

去耦電容（PVCC 對 PGND 、GVDD 對 GND）兩端應當盡可能的靠近電路管腳來保證較好的去耦效果，否則會引起電路性能降低甚至失效。LC 濾波器推薦選用大電流磁屏蔽電感，保證高效率、低發熱，可以根據需要選擇 10μH~22μH 范圍的電感值并匹配對應的電容。

3、功率限制功能。

GVDD 分壓后接 PLIMIT 管腳開啟功率限制，通過限制輸出電壓幅度防止電路輸出功率過大， PLIMIT 管腳電壓越低，輸出電壓幅度越低。功率限制開 啟時推薦 R13=R14=100kΩ, 若不啟用該功能請將 PLIMIT 管腳短接到 GVDD。

4、溫度保護功能。

當芯片內部檢測到溫度超過 150℃時，溫度保護功能啟動關閉輸 出管，可以很大程度上防止電路溫升過高導致電路失效； 回差設計使得芯片需要降低約 25℃（參考值）才會恢復正常工作。溫度保護觸發時不會拉低/SD 管腳。

5、短路保護功能。

XA9227B 對輸出端短路引起的過流狀態進行保護。當發生短路保護時，/SD 腳被電路內部拉到低電平； 當短路狀態解除，在延遲一段時間后/SD 腳恢復高電平，電路自動恢復工作。

為什么選擇XA9227B？

XA9227B憑借2×25W高功率輸出、90%超高效率、超低失真（0.07% THD+N）和全集成保護機制，在音頻性能、能效和可靠性上全面超越同類方案，尤其適合以下需求：
