Texas Instruments OPAx990-Q1低功耗運算放大器是40V高電壓、1.1MHz低功耗(0.12 mA)運算放大器。這些器件具有出色的直流精度和交流性能，包括軌至軌輸入/輸出、低偏移（±300μV，典型值）和低偏移漂移（±0.6μV/°C，典型值）。OPAx990-Q1運算放大器是非常靈活、堅固耐用的高性能運算放大器，適用于高壓汽車應用。這些器件具有獨特的功能，如 到電源軌的差分和共模輸入電壓范圍、高短路電流(±80 mA)和高轉換速度(4.5V/μs)。OPAx990-Q1運算放大器采用多種標準封裝，如SOT-23、SOIC和TSSOP。OPAx990-Q1器件通過了AEC-Q100汽車應用認證。

數據手冊：*附件：Texas Instruments OPAx990-Q1低功耗運算放大器數據手冊.pdf

OPAx990-Q1低功耗運算放大器的工作溫度范圍為-40°C至125°C。這些器件是真正的軌至軌輸入運算放大器，其輸入共模范圍超出任一電源軌200mV。OPAx990-Q1器件是HEV/EV逆變器和電機控制、車載和無線充電器、車身電子設備、照明、動力總成電流傳感器和高壓側電流檢測的理想之選。

特性

• 低偏移電壓±300μV
• 低失調電壓漂移：±0.6μV/°C
• 低噪音：30nV/√Hz @ 1kHz
• 高共模抑制：115 dB
• 低偏置電流：±10pA
• 高帶寬：1.1 MHz GBW
• 高轉換速率：4.5V/μs
• 軌至軌輸入和輸出
• 適合多路復用的比較器輸入：
  • 該放大器工作時的差分輸入高達電源軌
  • 該放大器可用于開環或用作比較器
• 120μA每個放大器的低靜態電流
• ±1.35V至±20V、2.7V至40V寬電源電壓范圍
• 1.8GHz時，EMIRR具有78dB的強大性能
• 等同于電源軌的差分和共模輸入電壓范圍

應用

• HEV/EV逆變器和電機控制
• 機載和無線充電器
• 混合動力汽車/電動汽車電池管理系統(BMS)
• 車身電子設備和照明
• 信息娛樂與儀表板
• 被動安全
• 動力總成電流傳感器
• 高端電流檢測

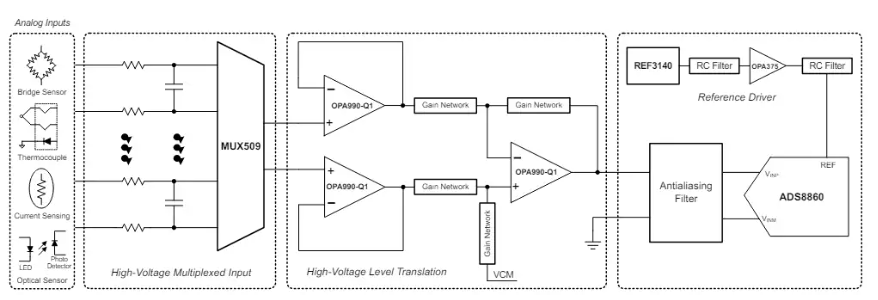

高壓、多路復用和數據采集系統

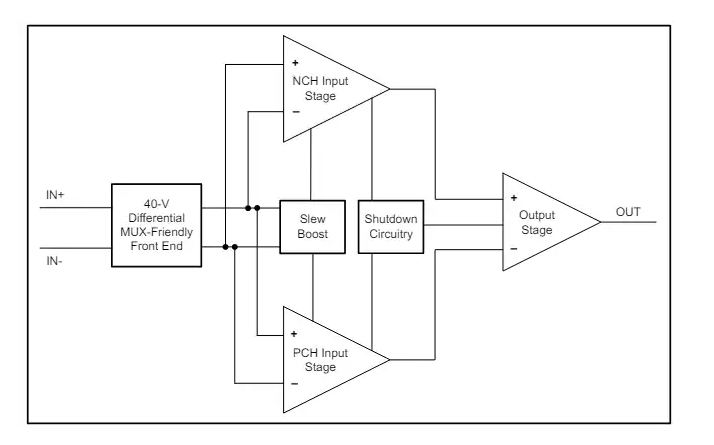

• 框圖
