小伙伴們，今天我們迎來了一個特別有趣的跨界故事！在智能清潔的世界里，傳統的洗地機就像一個"盲人摸象"的存在——它們只能依靠紅外、機械或負壓傳感器來感知周圍的異物，卻總是被各種干擾因素搞得暈頭轉向。

那么，有沒有更聰明的解決方案呢？今天，深圳唯創知音給我們帶來了一個令人眼前一亮的答案——讓洗地機長出一雙"靈敏耳朵"

跨界技術移植

從"音樂律動"到"智能清潔"

這個故事的主角是WTK6900P頻譜芯片，它原本是為"音樂律動燈帶"而生的。就像一位天生的音樂家，它能夠敏銳地捕捉到音頻信號中的每一個頻率成分，讓LED燈帶隨著音樂的節拍翩翩起舞。

但是，工程師們發現了它更深層的潛力。既然這顆芯片能夠"聽懂"音樂的節拍，那為什么不能讓它"聽懂"洗地機的異常聲音呢？就這樣，一次跨界的技術移植開始了，WTK6900P從娛樂設備的"調音師"搖身一變，成為了洗地機的"聽覺專家"。

當洗地機的滾刷卷入硬幣、牙簽或石子時，電機會發出特有的異常聲音，這些聲音就像機器的"呻吟"，在告訴我們它遇到了麻煩。WTK6900P通過實時FFT分析，能夠精準識別這些電機與地面異常聲學特征，讓洗地機擁有了前所未有的"聽覺智能"

技術解密

為什么選擇WTK6900P?

這個時候有些同學就要舉手了：市面上的音頻處理芯片那么多，為什么偏偏選中了WTK6900P呢？

1

首先，WTK6900P自帶12bit ADC和100MHz FFT硬核。這就像給洗地機裝上了一個高精度的"耳朵"和一顆聰明的"大腦"。官方實測顯示，在8kHz帶寬內，它能夠輸出8/16/32/64點頻譜，延遲小于20毫秒，這個反應速度比人類的聽覺反應還要快！

2

更重要的是，WTK6900P是一個真正的"單兵作戰"能手。它支持2.4V-5.0V供電，無需外掛DSP，這讓BOM成本直降30%。就像把一個龐大的交響樂團濃縮成了一位獨奏家，既保持了音質的完美，又大大簡化了系統復雜度。

3

此外，31級增益配合自動增益控制（AGC）功能，讓這顆芯片能夠自適應各種工作環境。無論是光滑的白色瓷磚還是吸音的深色木地板，WTK6900P都能自動調節靈敏度，避免誤判。

臟污檢測

只需三條簡單的串口指令

讓人驚喜的是，從"音樂律動"切換到"臟污檢測"，只需要三條簡單的串口指令！通過7E-EF協議——

1

F1指令能夠把FFT頻點鎖定在1-2kHz的電機異音高發區，這就像給醫生的聽診器調到了最敏感的頻段。

2

F5指令開啟AGC功能，解決了遠近聲場的差異問題，讓檢測精度不受距離影響。

3

F2指令則關閉了WS2812輸出，把串口資源完全讓給主控MCU，實現了功能的完美切換。

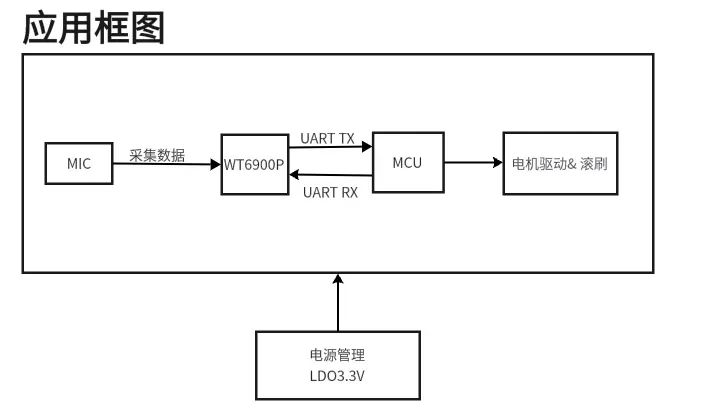

洗地機WTK6900P應用框圖

差異化檢測算法

讓機器學會用"傾聽"識別異常

那么，WTK6900P是如何實現精準檢測的呢？這里涉及到一套精巧的算法設計。

1

首先是噪聲基線學習階段。就像人類的耳朵需要適應環境噪音一樣，洗地機啟動的第一秒內，WTK6900P會以32點每幀的頻率記錄電機空轉時的噪聲，形成一個"干凈"的頻譜模板。這個模板就像是機器的"聽力基準線"，為后續的異常檢測提供了參考標準。

2

接下來是實時比對階段。當硬幣、石子或塑料袋被卷進滾刷時，高頻段（2-4kHz）的聲音能量會瞬間升高超過6dB。芯片會立即將這個異常信號通過UART上報給主控，整個過程就像是一個訓練有素的哨兵，時刻警惕著任何可疑的聲音。

3

為了避免誤報，系統還設計了巧妙的抑制機制。利用"平穩算法"開關來平滑水滴聲等正常的環境噪音，再通過31級增益調節來屏蔽底噪干擾。這種多層防護就像給機器裝上了一個智能的"噪音過濾器"，確保只有真正的異常才會觸發報警。

一分鐘原型驗證

BOM成本直降30%

傳統的傳感器方案往往需要復雜的機械結構和精密的光路設計，而WTK6900P的方案簡單得令人難以置信。

硬件層面，只需要將MIC+直接連接到P24引腳，MIC-連接到P25引腳，無需任何額外的放大器。主控MCU的任意3.3V UART口對接P26（TX）和P06（RX），整個硬件連接就完成了。

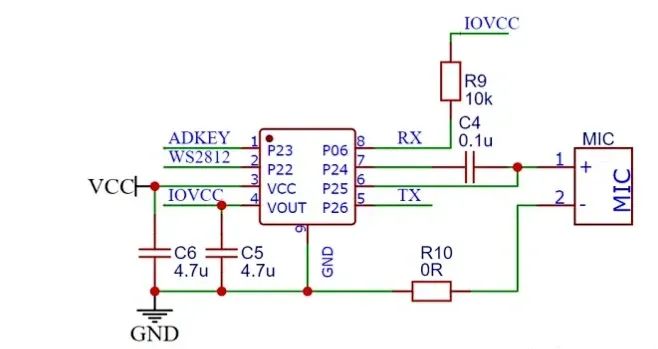

電源及頻譜采集電路圖

軟件配置更是簡潔明了。三條指令發送完畢后，主控每秒就能收到16字節的頻點能量值，通過簡單的差分計算就能觸發"倒車"或"停機"動作。整個驗證過程不超過一分鐘，這種即插即用的體驗讓產品開發變得異常高效。

WTK6900P在洗地機中的應用，實現了從"音樂律動"到"智能清潔"的價值躍遷。這不僅僅是一次技術移植，更是對傳統思維的顛覆。

結構上的極簡化是最直觀的優勢。一顆芯片加一顆麥克風就能替代傳統的光電或負壓通道，這種設計讓產品的機械復雜度大大降低。更重要的是，這套方案完全免維護——沒有機械活動件，不怕污水和泡沫的侵蝕，使用壽命得到了顯著提升。

從成本角度看，BOM成本的直降30%讓這個方案具有了強大的市場競爭力。而從用戶體驗角度看，更精準的檢測能力和更快的響應速度，讓洗地機變得更加智能可靠。

這個案例告訴我們，創新往往來自于跨界思維。當我們用音樂的"耳朵"去傾聽機器的"聲音"，就發現了一個全新的技術應用領域。WTK6900P的成功移植，不僅為洗地機行業帶來了技術革新，也為其他需要聲學檢測的應用場景提供了新的思路。

正如那句話所說："當你手里有一把錘子，看什么都像釘子。"但真正的創新者會說："當你手里有一顆唯創語音芯片，整個世界都可能成為你的應用場景。"

—— 李國軍

唯創知音創始人
