在 “雙碳” 目標的推動下，分布式光伏發電憑借其清潔、高效、靈活等優勢，在園區企業中得到了廣泛應用。然而，隨著光伏電站規模的不斷擴大，如何高效管理和監控光伏系統，確保其穩定運行、提高發電效率、降低運維成本，成為了園區企業面臨的重要挑戰。安科瑞分布式光伏監控系統應運而生，為園區企業提供了一套全面、智能的光伏用電管理解決方案。（18721098782----安科瑞）

系統架構：分層分布式，保障高效運行

安科瑞分布式光伏監控系統采用分層分布式結構，分為站控層、通信層和設備層，各層之間相互協作，確保系統的高效穩定運行。

站控層：作為系統的核心，站控層負責對整個系統進行集中管理和控制。它主要由監控主機、服務器、顯示器等設備組成，通過專業的監控軟件，為操作人員提供直觀、友好的操作界面。操作人員可以在站控層實時監控光伏電站的運行狀態，對各類數據進行分析與處理，從而實現對生產過程的智能調度與優化。例如，通過監控軟件，操作人員可以一目了然地查看各個光伏組件的發電功率、逆變器的運行狀態等關鍵信息，及時發現并解決潛在問題。

通信層：通信層是系統中信息傳遞與數據交互的橋梁，它負責確保各個設備和系統組件之間能夠無縫連接和協同工作。該層主要包括智能網關、交換機、路由器等設備，支持多種通信協議，如 Modbus RTU、Modbus TCP、CDT、IEC60870 - 5 - 101、IEC60870 - 5 - 103、IEC60870 - 5 - 104、MQTT 等，能夠適應不同規模和需求的應用場景，保證系統的靈活性和可擴展性。例如，在大型園區中，通信層可以通過光纖環網將分布在不同區域的光伏設備數據快速、準確地傳輸到站控層，實現數據的集中管理。

設備層：設備層涵蓋了各種傳感器、執行器和控制器等硬件設備，是實現自動化操作的基礎。這些設備負責采集現場數據并執行控制指令，包括光伏組件、逆變器、箱變、開關柜、防孤島保護裝置、電能質量在線監測裝置、計量表等。例如，光伏組件通過傳感器實時采集光照強度、溫度等環境數據，逆變器將光伏組件產生的直流電轉換為交流電，并將自身的運行參數（如電壓、電流、功率等）上傳至通信層。

系統功能：全方位監控，助力高效管理

安科瑞分布式光伏監控系統具備豐富的功能，能夠對光伏電站進行全方位的監控和管理，為園區企業提供有力支持。

實時監測：系統能夠直觀展示光伏電站的一次系統圖，實時顯示采集到的各類數據，包括電站內開關柜和故障解列、防孤島裝置等二次設備的電壓、電流、功率等關鍵參數，以及開關柜內斷路器、手車的分合狀態等。通過實時監測，操作人員可以及時了解光伏電站的運行狀況，快速發現異常情況并采取相應措施。例如，當系統監測到某臺逆變器的輸出功率突然下降時，能夠立即發出警報，提示運維人員進行檢查和維修。

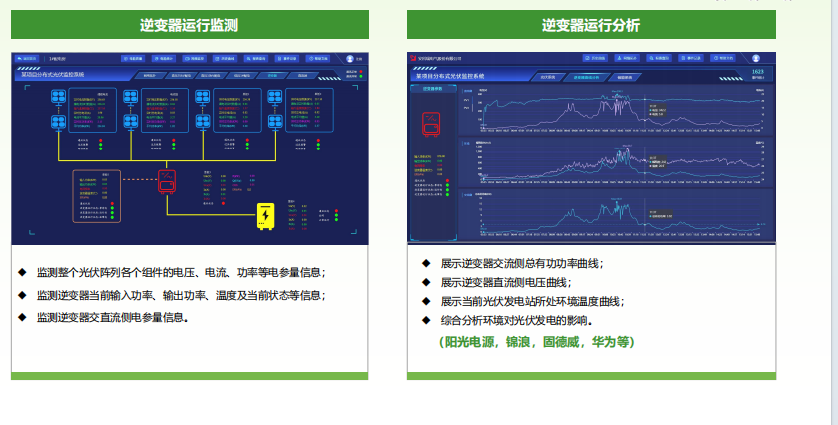

逆變器監測：作為光伏發電系統的核心設備之一，逆變器的運行狀態直接影響到整個系統的發電效率。該系統的逆變器監測功能可以收集、分析和處理逆變器的運行數據，包括電壓、電流、功率和溫度等參數，以確保光伏發電系統的穩定運行和最優性能。通過對逆變器數據的監測，用戶可以及時發現系統異常，進行故障診斷與維護，提高系統的整體效率與可靠性。例如，通過分析逆變器的溫度數據，運維人員可以判斷逆變器的散熱情況是否正常，提前預防因過熱導致的設備故障。

電能質量在線監測：為了保障電網的穩定運行，系統可以對整個供電系統的電能質量進行持續監測，包括穩態狀態和暫態狀態。管理人員通過系統能夠實時掌握供電系統電能質量情況，以便及時發現和消除供電不穩定因素。在供電系統主界面上，能實時顯示各電能質量監測點的監測裝置通信狀態、各監測點的 A/B/C 相電壓總畸變率、三相電壓不平衡度百分比和正序 / 負序 / 零序電壓值、三相電流不平衡度百分比和正序 / 負序 / 零序電流值等關鍵指標。例如，當系統檢測到電網中的諧波含量超標時，能夠及時發出預警，提醒運維人員采取措施進行治理，避免對電網和其他設備造成損害。

光伏功率預測：系統通過采集數值天氣預報數據、實時環境氣象數據、光伏電站實時輸出功率數據、光伏組件運行狀態等信息，利用先進的算法和模型，可按照電網調度技術要求，實現標準格式的短期功率預測（未來 24 - 72 小時）、超短期功率預測（未來 0 - 4 小時），以及光伏電站實時氣象數據、裝機容量、投運容量、最大出力等信息的上報。光伏功率預測功能可以幫助園區企業提前規劃用電計劃，合理安排生產，提高能源利用效率。例如，企業可以根據功率預測結果，在光伏發電量充足時增加生產負荷，減少對電網的依賴，從而降低用電成本。

發電曲線分析：系統能夠展示逆變器交流側總有功功率曲線、逆變器直流側電壓曲線、當前光伏發電站所處環境溫度曲線等，通過綜合分析這些曲線，可深入了解環境因素對光伏發電的影響，為優化系統運行提供依據。例如，通過對比不同時間段的發電曲線和環境溫度曲線，運維人員可以發現溫度過高或過低對光伏發電效率的影響規律，進而采取相應的措施，如調整光伏組件的安裝角度、加強通風散熱等，提高發電效率。

綜合看板：綜合看板功能可以展示所有光伏電站的數量、裝機容量、實時發電功率、累計日 / 月 / 年發電量及發電收益、累計社會效益等關鍵信息，并通過柱狀圖等直觀的方式展示月發電量等數據。通過綜合看板，企業管理者可以快速了解整個園區光伏電站的運行概況，為決策提供有力支持。例如，管理者可以根據綜合看板上的發電收益數據，評估光伏項目的投資回報率，為后續的項目拓展或優化提供參考。

APP 訪問：為了方便用戶隨時隨地管理光伏電站，安科瑞分布式光伏監控系統還支持手機 APP 訪問。用戶通過手機 APP 可以隨時查看光伏電站的發電數據、收益、異常告警信息等，實現對光伏站的實時管理。例如，運維人員在外出巡檢時，通過手機 APP 就能及時了解電站的運行情況，對突發問題做出快速響應，提高運維效率。

系統優勢：智能可靠，降低運維成本

與傳統的光伏監控系統相比，安科瑞分布式光伏監控系統具有明顯的優勢，能夠為園區企業帶來更高的價值。

智能化程度高：系統集成了先進的智能算法和數據分析技術，能夠實現對光伏電站的智能監測、診斷和控制。例如，通過對大量歷史數據的學習和分析，系統可以自動識別設備的運行狀態是否正常，提前預測可能出現的故障，并及時發出預警。這種智能化的管理方式大大提高了運維效率，減少了人工干預，降低了運維成本。

可靠性強：系統采用了高可靠性的硬件設備和軟件架構，具備完善的故障診斷和容錯機制。在硬件方面，選用工業級的設備，確保在惡劣環境下也能穩定運行；在軟件方面，通過冗余設計、數據備份等技術，保障系統數據的安全性和完整性。例如，當某個設備出現故障時，系統能夠自動切換到備用設備，確保監控工作的連續性，同時及時通知運維人員進行維修，最大限度地減少因設備故障對發電造成的影響。

靈活性好：系統支持多種通信協議和網絡拓撲結構，能夠適應不同規模和類型的光伏電站。無論是小型的企業屋頂光伏電站，還是大型的工業園區分布式光伏電站，都可以輕松接入該系統進行統一管理。此外，系統還具備良好的擴展性，企業可以根據自身的發展需求，隨時增加光伏設備或功能模塊，無需對系統進行大規模的改造。

數據安全有保障：在數據傳輸和存儲過程中，系統采用了嚴格的數據加密技術和安全防護措施，確保數據的安全性和隱私性。例如，通過縱向加密裝置、正反向隔離裝置等設備，保障數據在傳輸過程中的安全；對存儲的數據進行定期備份，并采取訪問權限控制等措施，防止數據被非法獲取或篡改。

實際應用案例：為園區企業帶來顯著效益

目前，安科瑞分布式光伏監控系統已在多個園區企業中得到成功應用，為企業帶來了顯著的經濟效益和環境效益。

綜上所述，安科瑞分布式光伏監控系統通過其先進的架構設計、豐富的功能特性、卓越的性能優勢以及成功的實際應用，為園區企業實現光伏用電的高效管理提供了有力保障。在未來，隨著分布式光伏發電技術的不斷發展和應用，安科瑞分布式光伏監控系統將持續創新和優化，為更多的園區企業帶來更加智能、可靠、高效的光伏用電管理服務，助力企業在 “雙碳” 目標的指引下，實現綠色可持續發展。
