試驗原理：

本標準通過采用淬火的鐵丸噴射到涂層表面以模擬小石子對涂層的碰撞，產生的破壞程度不僅取決于投射角度，還與壓力水平、拋射體的質量、撞擊時間及試驗儀器的結構有關，通過與抗石擊性圖片等級標準比較來確定破壞程度。

試板：底材為冷扎鋼板，尺寸為100mmx150mmx0.8mm。

試驗條件：試驗應在溫度(23士2)℃，相對濕度(50士5)%的條件下進行。

試驗方法：

（1）待測試板的狀態調節：

試驗前，將試板在溫度(23士2)℃，相對濕度(50士5)%的條件下調解至少 16h。然后在溫度(23士2)℃，相對濕度(50士5)%的條件下進行。

（2）試驗儀校準：

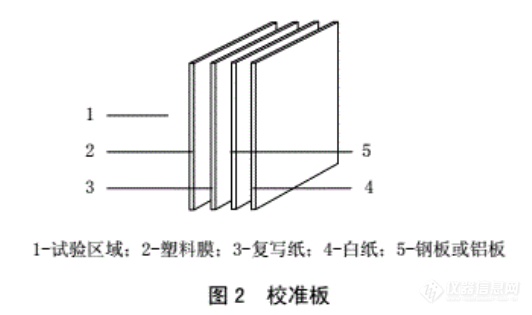

為校準試驗儀，在儀器上安裝一個構造如圖2所示的校準板。然后在(10±2)s內采用壓力為 0.2MPa投射(500士5)g新的砂粒至試驗區域。

目視檢查因砂粒碰撞至復寫紙上而在白紙上產生的痕跡，用與儀器配套的校準圖片作為參考標準。

試驗過程：

◎ 給試驗器裝入(500±5)g的砂粒。。

◎ 調整射流的軸線與試板的夾角為(54±1)。

◎ 要求整個試驗過程中預先調整好的空氣壓力保持不變。

◎ 在預先調節好的壓縮空氣的作用下，壓力0.1MPa，在(10士2)s內將砂粒平行噴射到試樣的試驗面上，噴出的砂粒將聚集在試樣下方的收集斗中，將斗中砂粒重新置入，重復噴射一次。
◎ 兩次試驗結束后，在試板的測試區域粘貼一條長約用(120~150)mm 長的膠帶，將受損面粘住并壓實(用塑料壓板或大拇指)。膠帶多余的兩端則向上翻折，并迅速將其撕拉下來，與試板呈 90°角撕拉,以此方法除去尚未完全與試板分離的涂膜碎片。

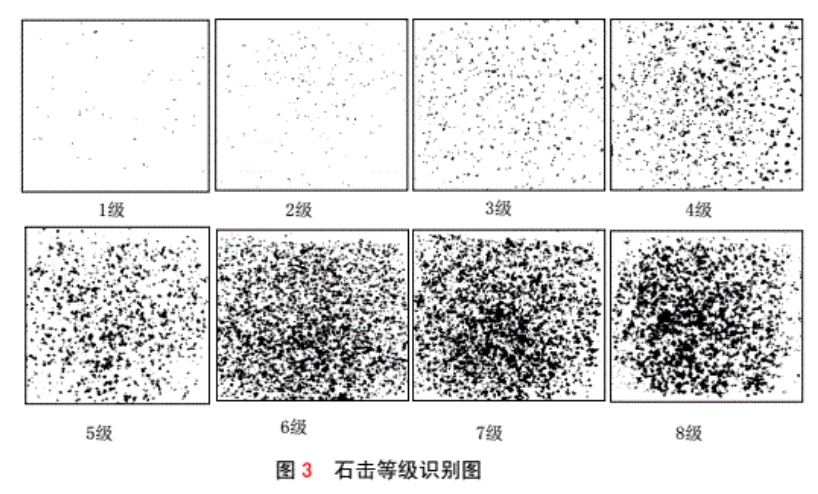

測試結果評級卡：
