電壓調節器（英文：voltage regulator）是一種用于穩定電路電壓的電子裝置，屬于工業設備術語，主要應用于汽車、航天、電力系統及工業設備領域。其通過閉環控制系統動態調節輸出電壓，可消除電壓波動并維持預設值，防止設備因過壓或欠壓受損。

具體功能：

消除電壓波動?：當輸入電壓或負載電流變化時，自動調節輸出電壓至預設值，避免因過壓或欠壓導致設備損壞。

保護設備?：在發電機或電力系統中，通過動態補償電壓波動，保障電器設備正常運行。

?提升效率?：維持穩定電壓可減少設備因電壓不穩產生的能耗損失，提高整體系統效率。 ?

可編程調節器屬可編程調節器于調節器的一種，可編程調節器又稱數字調節器或單回路調節器。它是以微處理器為核心部件的一種新型調節器。它的各種功能可以通過改變程序（編程）的方法來實現，故稱為可編程調節器。

射頻放大芯片- WT20-1809

工采網代理韓國Wellang的這款單低噪聲塊變頻器調節器（LNBR）適用于模擬和數字衛星接收器，是一種單片線性開關電壓調節器，專門設計用于通過同軸電纜向兩個LNB下變頻器提供功率和接口信號。WT20-1809需要很少的外部組件，與升壓開關和補償電路集成在設備的內部。選擇一個較高的開關頻率來較小化無源濾波組件的大小，進一步幫助降低成本。高水平的組件集成確保了極低的噪聲和波紋數字。對于DiSEqCTM通信，提供一個音調控制引腳來控制內部生成的22 kHz音調開和關。

WT20-1809解決方案包含一個電流模式跟蹤升壓轉換器和線性穩壓器。該升壓轉換器可將輸入電壓VBOOST精確控制在1100毫伏以內，從而較大限度降低功耗。當輸入電壓VBOOST超過輸出電壓VLNB時，線性穩壓器需要進行差分電壓調節。在此類工況下運行時，必須特別注意確保設備溫度始終處于WT20-1809的安全工作范圍之內。

提供了一套全面的故障寄存器，符合所有通用的通用標準，包括：過流、熱停機、欠壓和功率不好。該設備使用一個2線雙向串行接口，與I2C?標準兼容，其工作時間高達400 kHz。睡眠針可以較大限度地節省電力，并在需要時快速關閉設備，不需要I2C?控制。WT20-1809以無鉛（Pb）包裝提供。

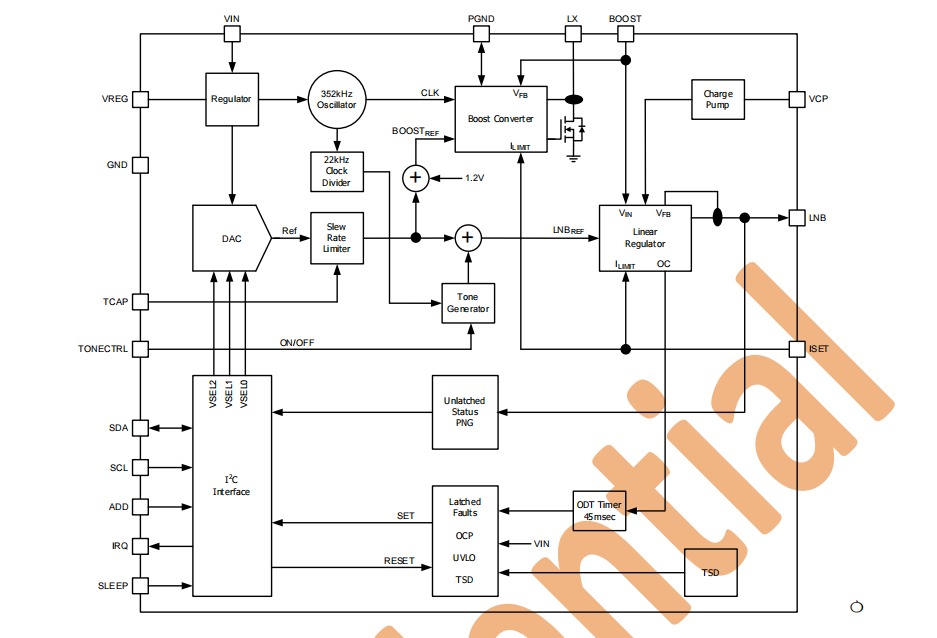

結構圖：

結構圖

射頻放大芯片- WT20-1809的特性：

超低功耗模式下的睡眠大頭針

集成升壓MOSFET，電流傳感和補償

穩定與低壓陶瓷升壓電容器

可調LNB輸出電流限制從300至800 mA

通過LNB電流限制設置，提高峰值電流限制比例

8個可編程LNB輸出電壓（DAC）電平

帶有關機定時器的LNB過電流限制器

跟蹤升壓轉換器使功耗較小化

LNB過渡時間可由外部電容器配置

推拉LNB輸出階段保持13.667→19.667V和19.667→13.667V的過渡時間，即使在高電容負載

內置的22 kHz音調振蕩器促進了DiSEqC?音調編碼，即使在零負載

色調生成不需要額外的外部組件

診斷特點： PNG、CPOK

廣泛的保護功能： UVLO，OCP，TSD

2線串行I2C?兼容接口

韓國Wellang在射頻放大芯片領域深耕多年，是該領域的佼佼者，想了解更多射頻放大芯片技術應用，請登錄工采網進行咨詢。
