LM2599 系列穩壓器是單片集成電路，可提供所有 降壓（降壓）開關穩壓器的有源功能，能夠驅動具有 出色的線路和負載調節。這些器件提供 3.3 V 的固定輸出電壓， 5 V、12 V 和可調輸出版本。

LM2598 是 LM259x 系列的成員，具有額外的監控和性能 添加了功能。

這些穩壓器需要最少數量的外部元件，使用簡單，并且 包括內部頻率補償、改進的線路和負載規格、固定頻率 振蕩器、關斷和軟啟動、錯誤標志延遲和錯誤標志 輸出。
*附件：lm2599.pdf

LM2599 系列在 150 kHz 的開關頻率下工作，因此允許更小的 濾波器組件的尺寸比低頻開關穩壓器所需的尺寸要大。 采用標準 7 引腳 TO-220 封裝，具有多種不同的引線彎曲選項和 7 引腳 TO-263 表面貼裝封裝。

提供標準系列電感器（通孔型和表面貼裝型） 來自多家不同制造商，針對 LM2599 系列進行了優化。這個功能大大 簡化開關模式電源的設計。

其他特性包括在所有輸入條件下輸出電壓容差±4% 電壓和輸出負載條件，振蕩器頻率為±15%。外部關機是 包括，具有典型 80 μA 待機電流。自我保護功能包括兩級 輸出開關的電流限制和過溫關斷，可在以下情況下提供全面保護 故障條件。

特性

• 3.3V、5V、12V和可調輸出版本
• 可調版本輸出電壓范圍：1.2 V
  至 37 V ±4% 在線路和負載
  條件下最大值
• 3A 輸出電流
• 采用 7 引腳 TO-220 和 TO-263（表面
  貼裝）封裝
• 輸入電壓范圍高達 40 V
• 150kHz 固定頻率內部振蕩器
• 關斷和軟啟動
• 超出調節錯誤標志
• 錯誤輸出延遲
• 低功耗待機模式，I Q ，典型值為 80 μA
• 高效率
• 使用現成的標準電感器
• 熱關斷和限流保護

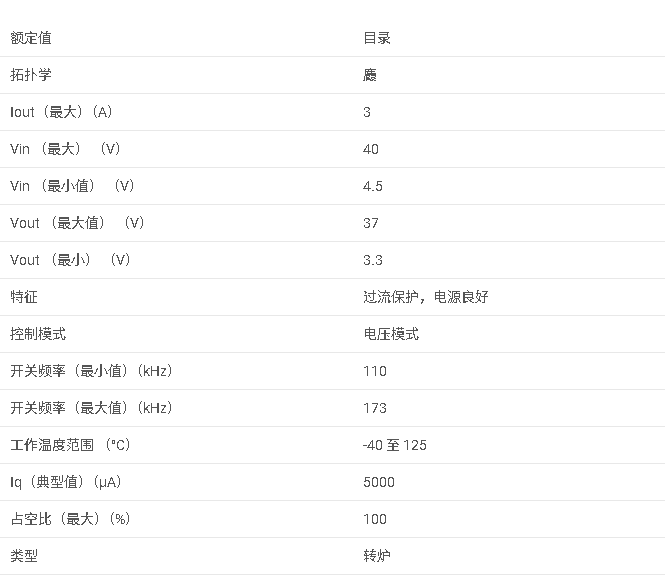

參數

方框圖

?1. 產品概述?
LM2599是德州儀器（TI）推出的SIMPLE SWITCHER?系列降壓型開關穩壓器，具有以下核心特性：

• ?輸入電壓范圍?：4.5V至40V
• ?輸出能力?：3A負載電流，提供固定輸出（3.3V/5V/12V）和可調輸出（1.2V–37V）版本
• ?封裝?：7引腳TO-220（直插式）和TO-263（表面貼裝）
• ?開關頻率?：固定150kHz，支持小型濾波元件設計

?2. 關鍵特性?

• ?高效率?：典型效率達73%-90%（取決于版本和負載）
• ?保護功能?：熱關斷、電流限制、軟啟動、錯誤標志輸出
• ?低功耗待機?：典型靜態電流80μA
• ?簡化設計?：內置頻率補償，支持標準電感器

?3. 應用場景?

• 高效降壓（Buck）穩壓器
• 線性穩壓器的預調節器
• 正負電壓轉換器（如生成-5V輸出）

?4. 設計要點?

• ?電感選擇?：需根據輸入電壓和負載電流從推薦值中選擇（如33μH–330μH），需注意飽和電流和溫升。
• ?電容要求?：
  • ? 輸入電容（CIN） ?：低ESR電解或鉭電容，RMS電流需≥1/2負載電流。
  • ? 輸出電容（COUT） ?：低ESR電解/鉭電容（82μF–820μF），ESR影響紋波和穩定性。
• ?二極管?：推薦肖特基二極管（如1N5825），需滿足反向電壓≥1.25×VIN。

?5. 典型電路配置?

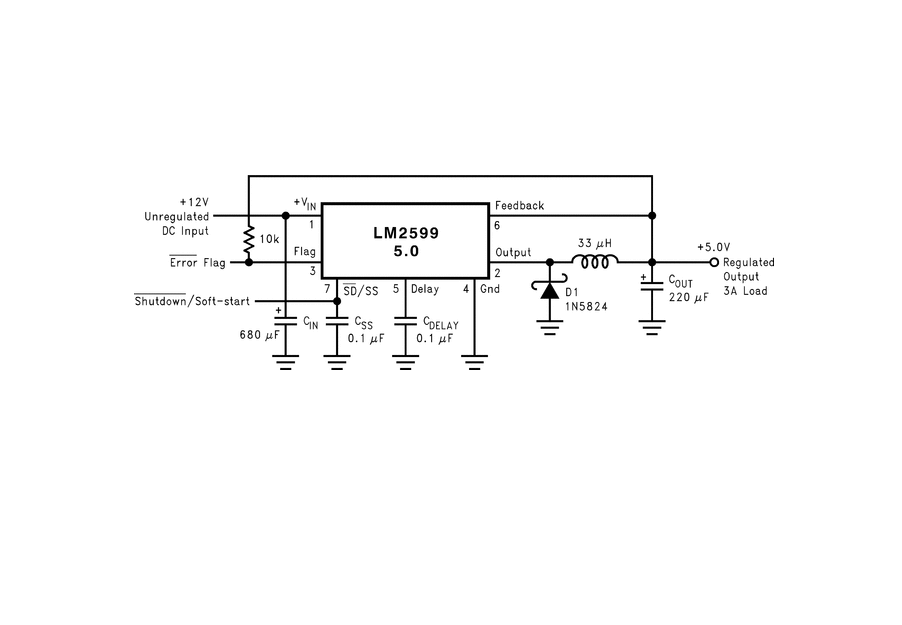

• ?固定輸出電路?：需外接電感、電容、二極管，支持軟啟動和錯誤標志功能。
• ?可調輸出電路?：通過電阻分壓網絡（R1/R2）設定電壓，需添加前饋電容（CFF）增強穩定性。

?6. 熱管理建議?

• ?TO-220封裝?：需散熱器，結溫升取決于輸入/輸出電壓和負載。
• ?TO-263封裝?：依賴PCB銅箔散熱，建議≥0.4平方英寸2oz銅層。

?7. 文檔結構?

• 包含電氣特性、引腳功能、典型應用電路、布局指南及熱性能曲線等完整設計數據。
