隨著智能物聯網、可穿戴智能設備、健康醫療、安防監控、智能汽車、機器視覺系統以及細胞工程等領域的發展，各行業對驅動器提出了更高的性能要求。精密控制和高效能的驅動技術成為了各行各業的迫切需求。壓電驅動器因具有精度高、體積小、不受電磁干擾、重量輕、響應迅速等特點受到廣泛的關注。

安泰電子ATA-2000高壓放大器系列能夠放大任意波形的電壓信號，可滿足實驗中不同波形的測試要求，并且功放產品型號眾多，能夠驅動市面上絕大部分的壓電換能器。

實驗名稱：并聯T型壓電慣性驅動器設計與實驗研究

實驗原理：壓電換能器其應變與外電場的大小成正比，這種現象稱為逆壓電效應。逆壓電電效應使得壓電材料在受到電場作用時能夠產生形變，從而將電能轉換為機械能。

實驗框圖：

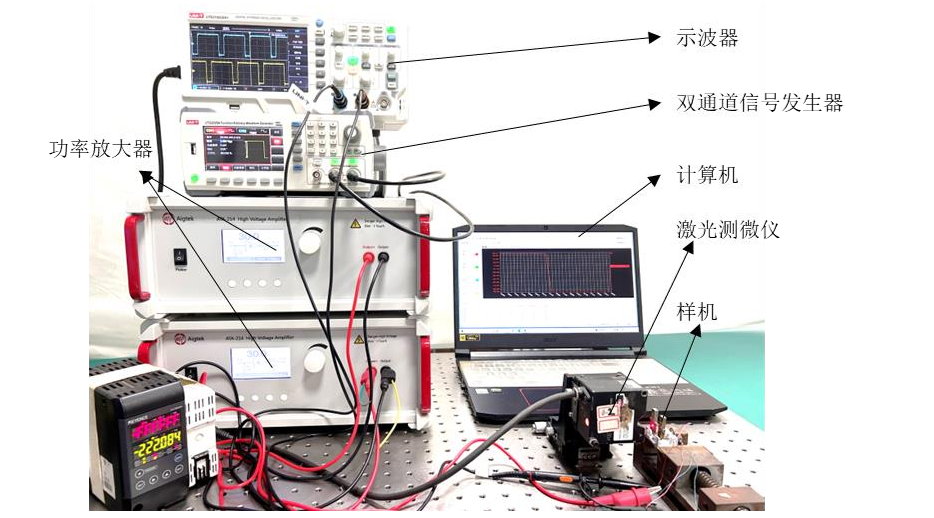

實驗實拍圖：

實驗過程：

信號發生器產生周期性信號，通過功率放大器ATA214將放大后的激勵電壓施加在T型壓電換能器上，由示波器測試經功率放大器放大后電壓是否正常，由激光測微儀測試滑塊的位移曲線。最后在計算機保存和處理數據。

實驗結果：

T型壓電換能器，根據振幅大小及諧振頻率選擇了0.4mm的金屬基板厚度；增加驅動桿質量會導致二階模態的諧振頻率大幅減小，選擇碳纖維作為驅動桿的材料；通過改變支撐結構的剛度，得出由于彈性固定圈加工或者材料的產生的區別對T型壓電換能器二階模態的影響較小；最后對T型壓電換能器進行了阻抗仿真及強度校核，驗證了其T型壓電換能器滿足諧振頻率及強度要求

應用方向：精密驅動領域

應用場景：鏡頭調姿、壓電點膠閥、微位移控制、納米定位臺

產品推薦：ATA-2000系列高壓放大器

圖：ATA-2000系列高壓放大器指標參數

本資料由Aigtek安泰電子整理發布，更多案例及產品詳情請持續關注我們。西安安泰電子Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
