SMT貼片加工工藝，簡單講就是焊膏印刷、貼片、再流焊接三個工序。實際上與之有關的工藝控制點多達四五十項，包括元器件來料檢驗、儲存、配送，PCB的來料檢驗、儲存、配送，車回的溫濕度管理、防靜電管理，焊錫焊劑的性能評估、儲存和使用，模板的設計與檢驗，焊膏印刷參數的設置與支撐，貼片，再流焊接溫度測試與設置，在線檢查等，是非常復雜、系統化的工程技術。這些工藝控制點通常細化到崗位，目標、做法和要求都非常具體，在工廠以作業指導書的形式編制。以下是整理的一些SMT貼片常識及其標準。

①、SMT貼片質量檢驗標準
1、允收標準：允收標準為包括理想狀況、允收狀況、 拒收狀況等三種狀況。
2、理想狀況：此組裝情形接近理想與完美的組裝結果。能有良好組裝可靠度，判定為理想狀況。
3、允收狀況：此組裝情形未符合接近理想狀況，但能維持組裝可靠度故視為合格狀況，判定為允收狀況。
4、拒收狀況：此組裝情形未能符合標準，其有可能影響產品的功能性，但基于外觀因素以維持本公司產品的競爭力，判定為拒收狀況。
②、SMT貼片靜電管理標準
1、IPC-ESD-2020靜電放電控制程序開發的聯合標準：包括靜電放電控制程序所必須的設計、建立、實現和維護。
2、IPC-SA-61A焊接后半水成清洗手冊：包括半水成清洗的各個方面，包括化學的、生產的殘留物、設備、工藝、過程控制以及環境和安全方面的考慮。
3、IPC-AC-62A焊接后水成清洗手冊：描述制造殘留物、水成清潔劑的類型和性質、水成清潔的過程、設備和工藝、質量控制、環境控制及員工安全以及清潔度的測定和測定的費用。
4、IPC-DRM-40E通孔焊接點評估桌面參考手冊：按照標準要求對元器件、孔壁以及焊接面的覆蓋等詳細的描述，除此之外還包括計算機生成的3D圖形。
5、IPC-TA-722焊接技術評估手冊：包括關于焊接技術各個方面的內容涉及普通焊接、焊接材料、手工焊接、批量焊接、波峰焊接、回流焊接、氣相焊接和紅外焊接。
6、IPC-7525模板設計指南：為焊錫膏和表面貼裝粘結劑涂敷模板的設計和制造提供指導方針還討論了應用表面貼裝技術的模板設計，并介紹了帶有通孔或倒裝晶片元器件的?昆合技術，包括套印、雙印和階段式模板設計。

③、SMT貼片工藝流程

④、SMT貼片注意事項

1、ESD靜電防護

靜電危害:高電壓擊穿，造成電子元件報廢。

靜電預防: 進入車間要穿防靜電服、進行靜電檢測；接觸產品和元器件時要佩戴靜電環、防靜電手套；把所有工具及機器接上地線；用靜電防護桌墊；立刻報告有關引致靜電破壞的可能。

2、溫濕度管控

要求：車間溫度要保持在25℃±3，濕度保持在50%±20。

目的：車間溫度高容易造成錫膏中助焊劑揮發，溫度低錫膏流動性差。車間保持濕度是防止空氣干煤產生靜電，濕度過大電子元件會受潮氧化。

3、錫膏回溫保存

要求：錫膏要在2℃-8℃環境下保存；錫膏回溫需要在室溫情況下回溫4小時才可以使用。

目的: 保證錫膏的流動性和活性。

4、芯片、PCB烘烤

要求：普通TRAY盤類IC在120℃下烘烤8-12小時，BGA類烘烤20-24小時; PCB根據工藝要求烘烤(一般不烘烤)。

目的：去除芯片中的水汽，防止回流時氧化等不良; PCB防止起泡。

ICZOOM拍明芯城www.iczoom.com是快速撮合的元器件交易平臺，是一站式元器件供采和綜合供應鏈服務平臺，專注于為中小微客戶提供電子產業互聯網服務，包括撮合服務、配單服務、寄售代購、報關報檢、軟件定制、智能倉儲、智慧物流、供應鏈金融等深度垂直服務。

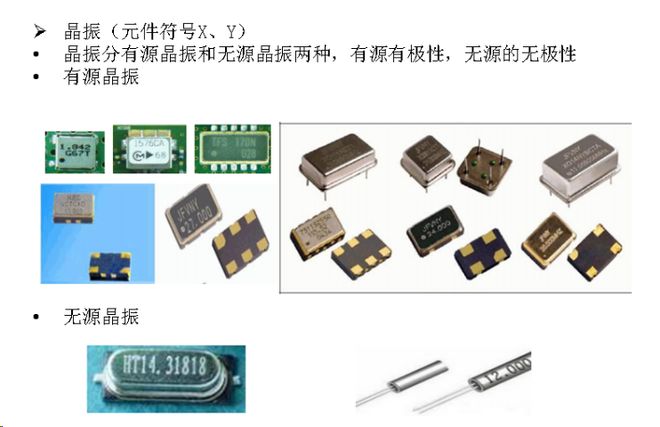

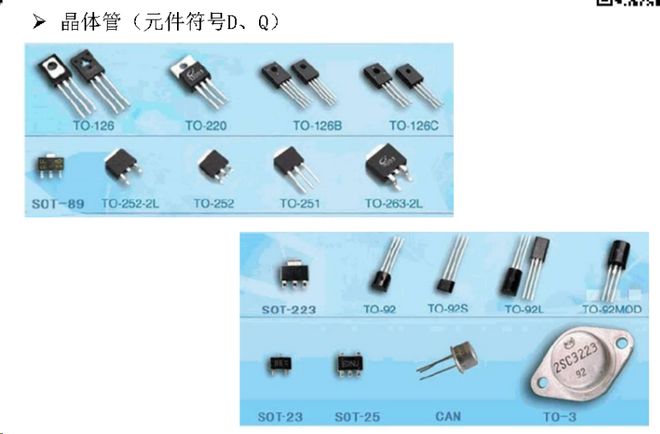

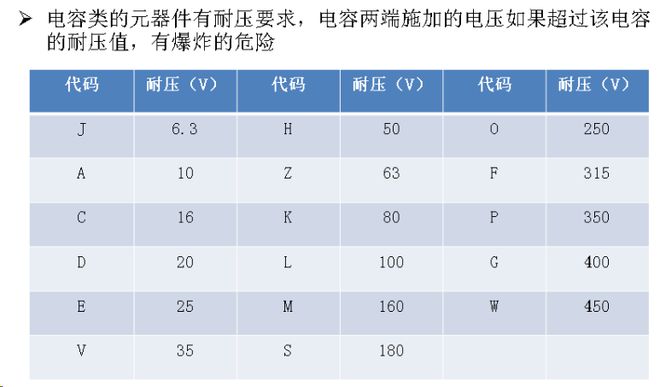

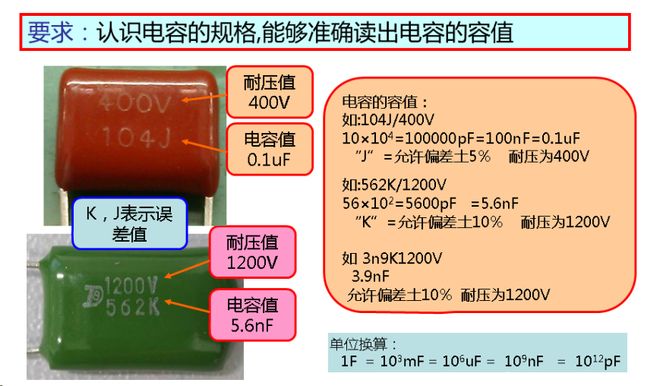

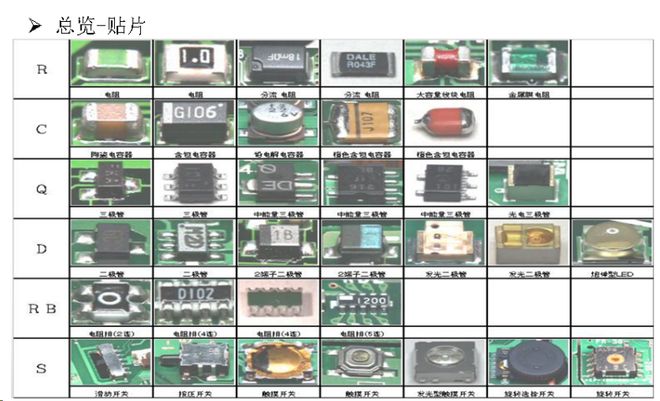

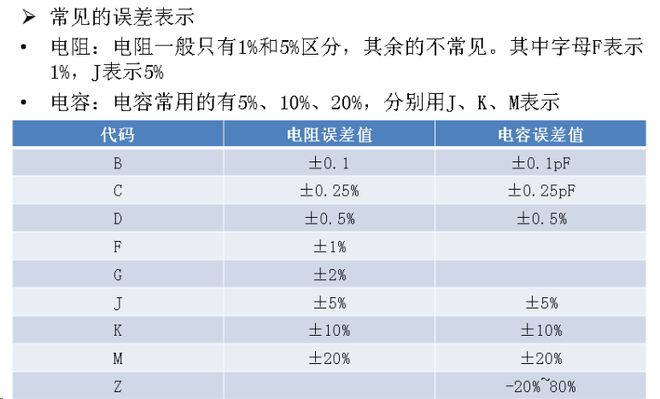

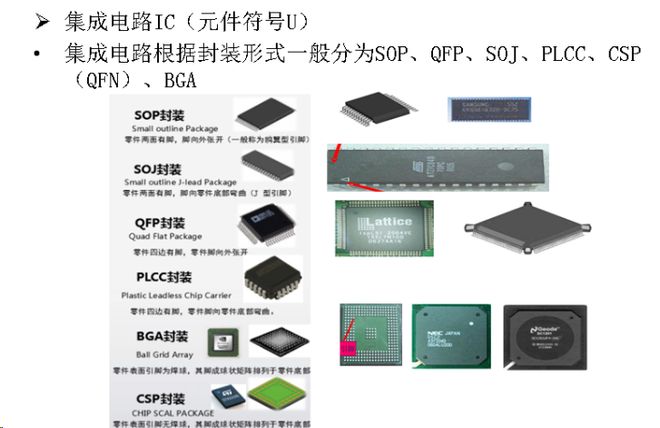

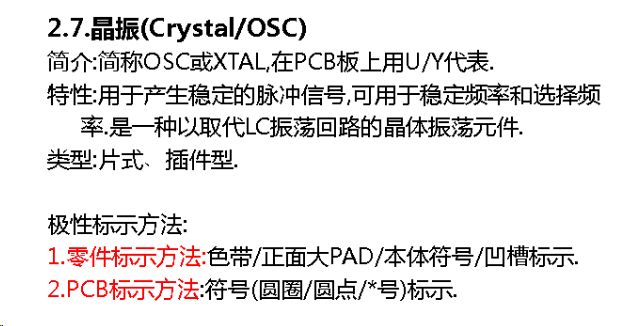

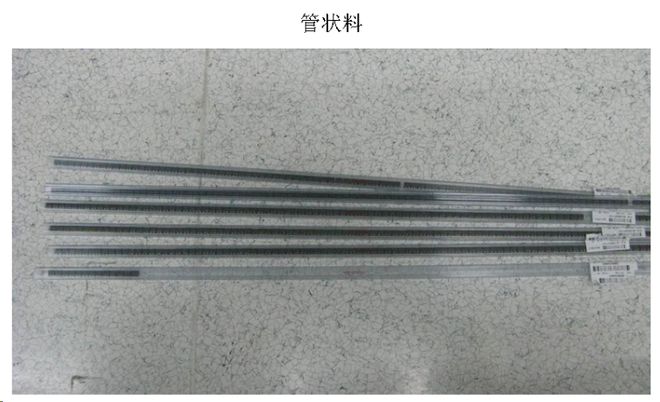

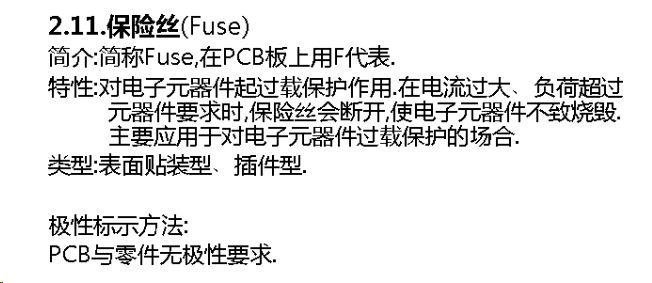

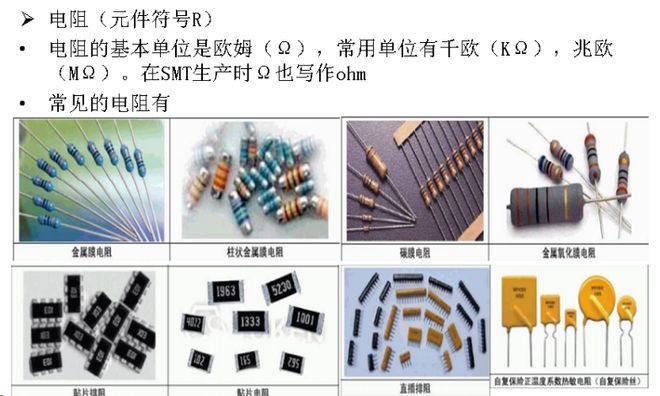

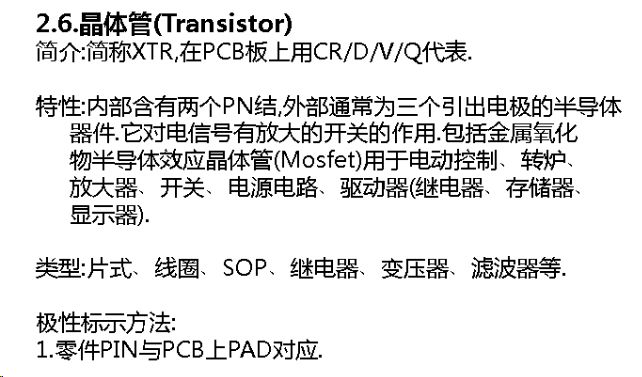

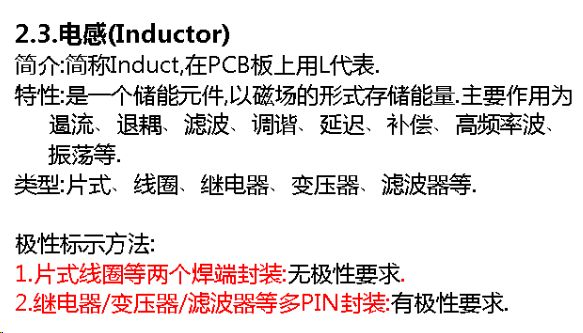

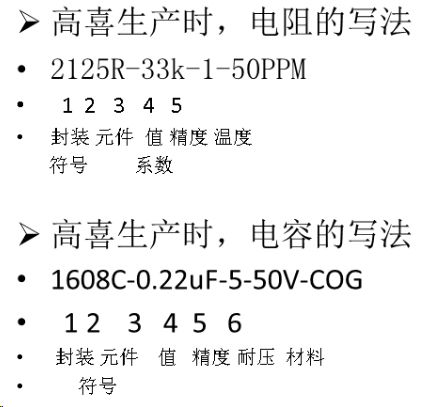

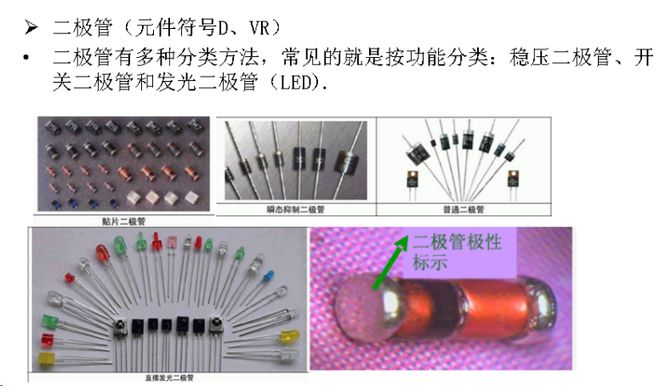

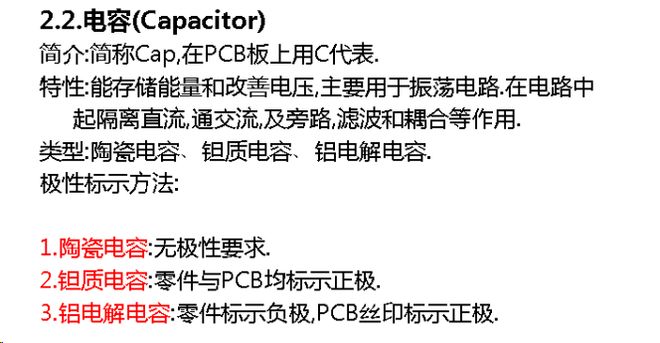

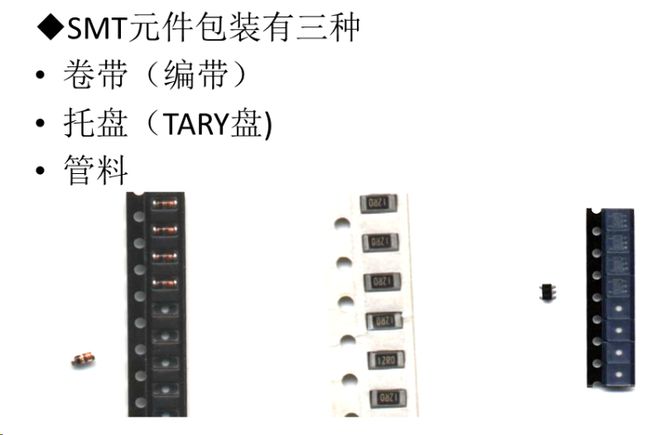

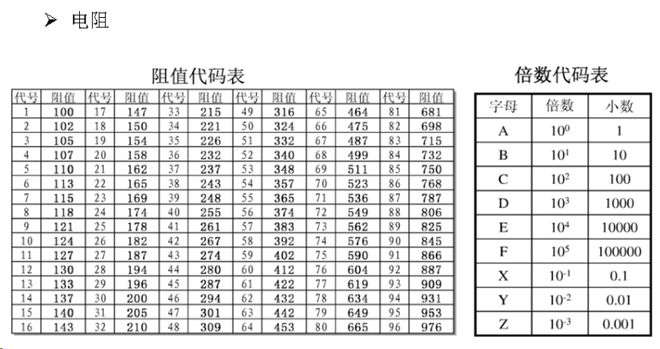

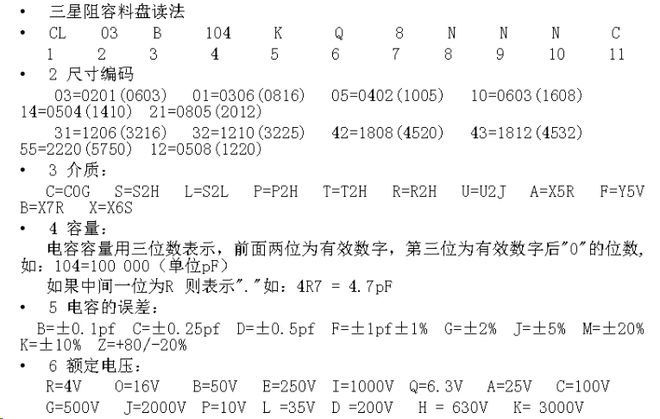

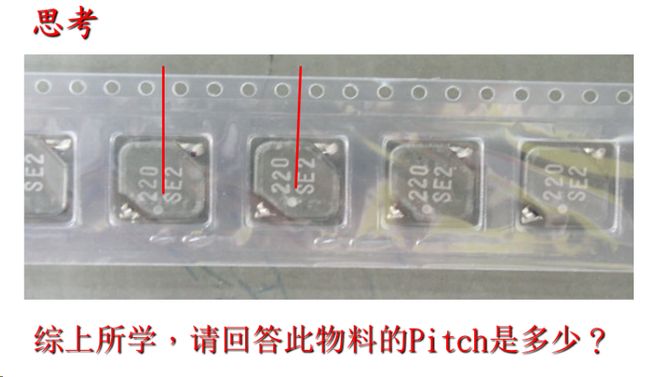

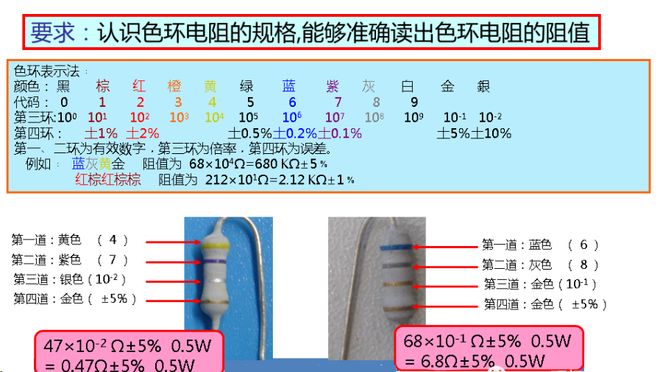

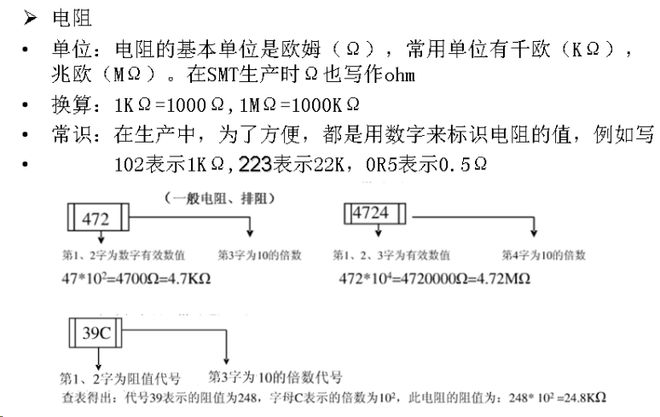

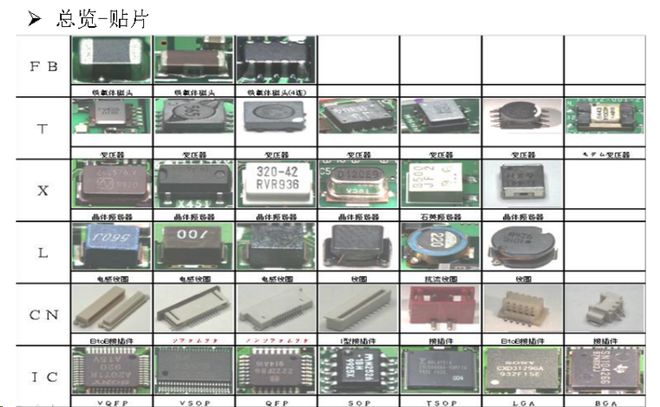

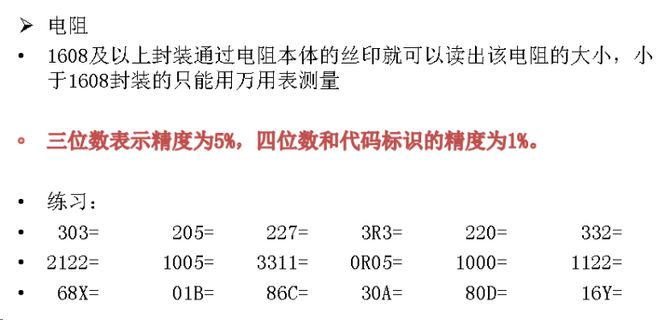

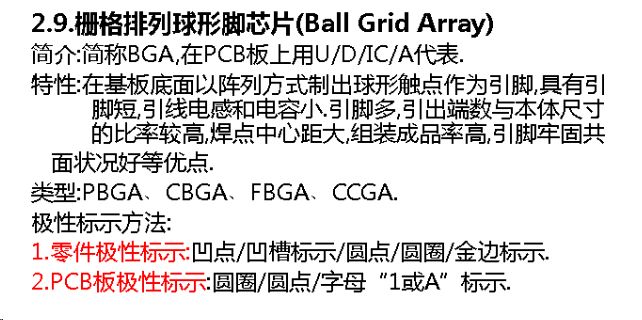

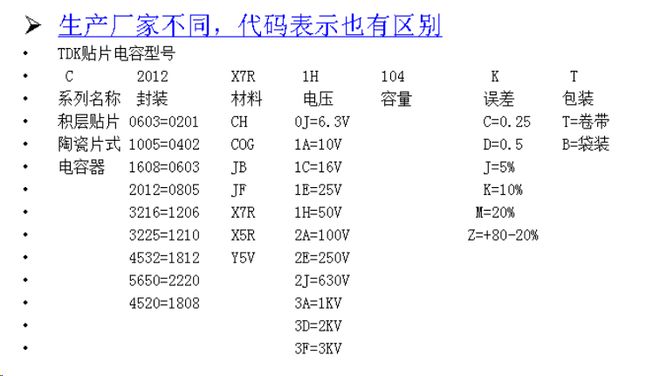

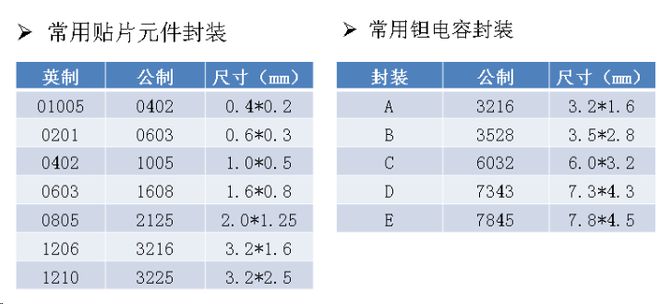

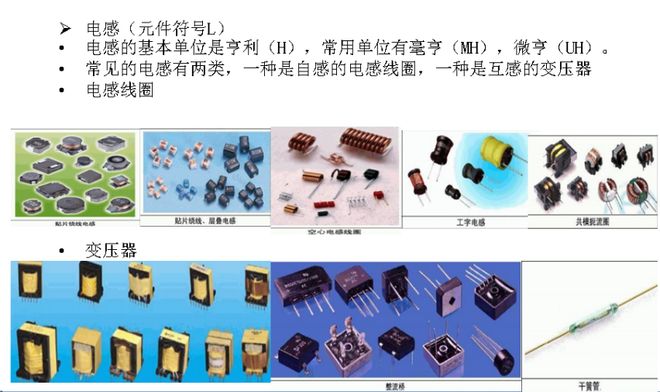

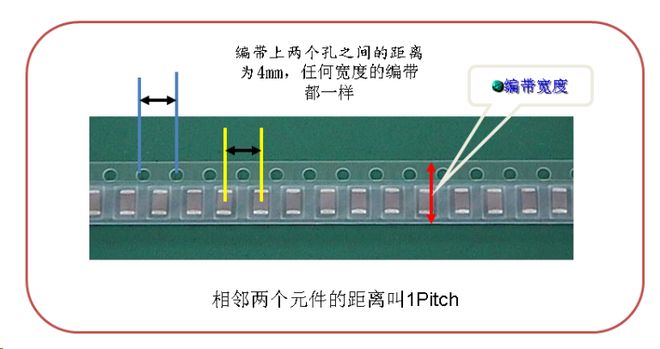

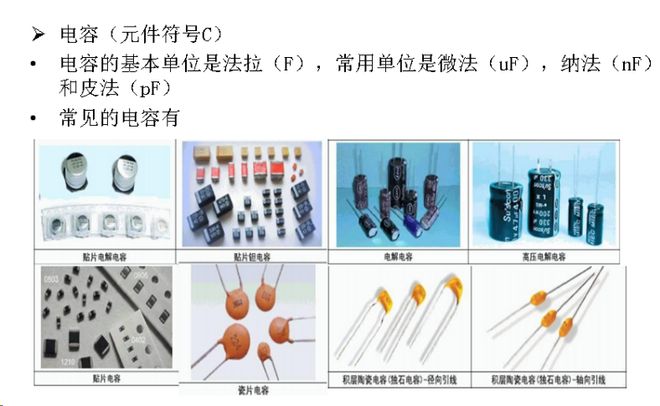

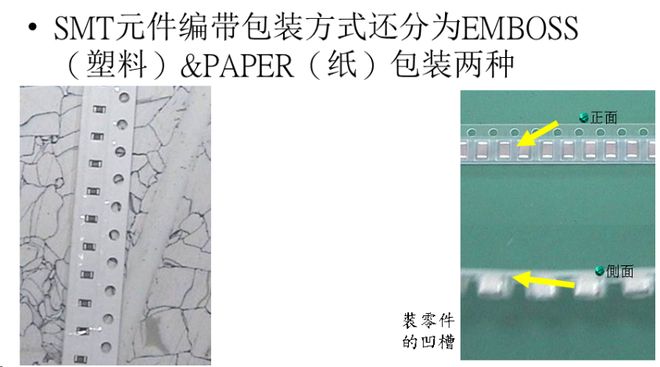

5、基礎元器件知識

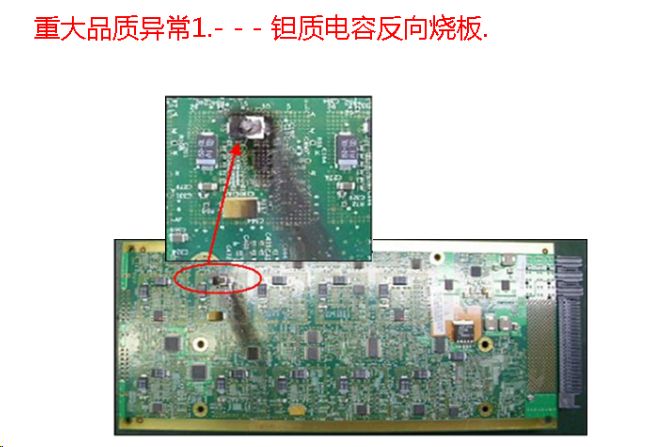

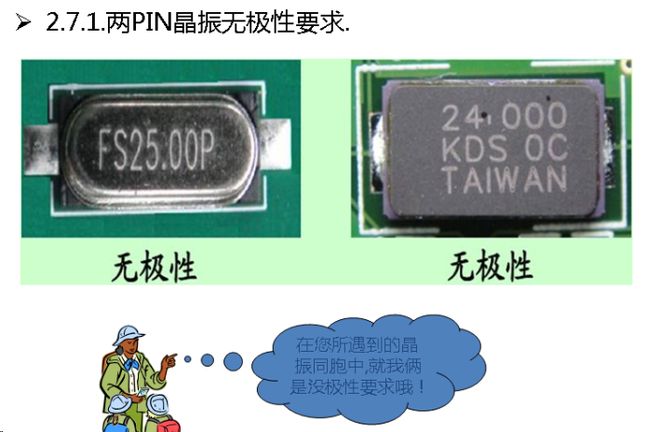

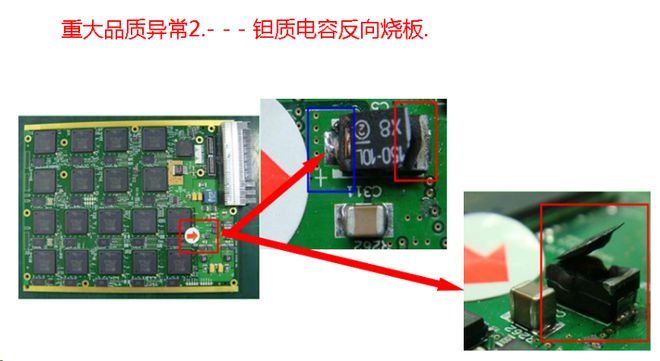

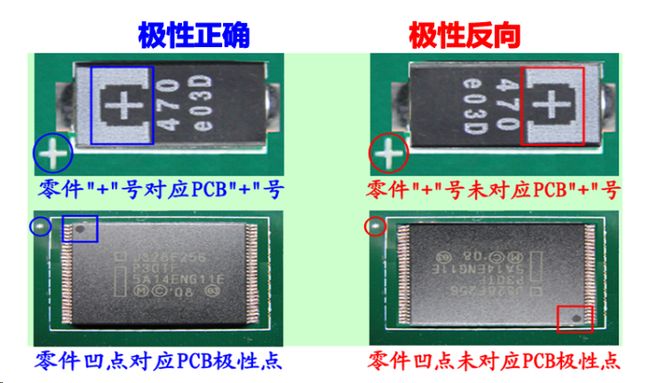

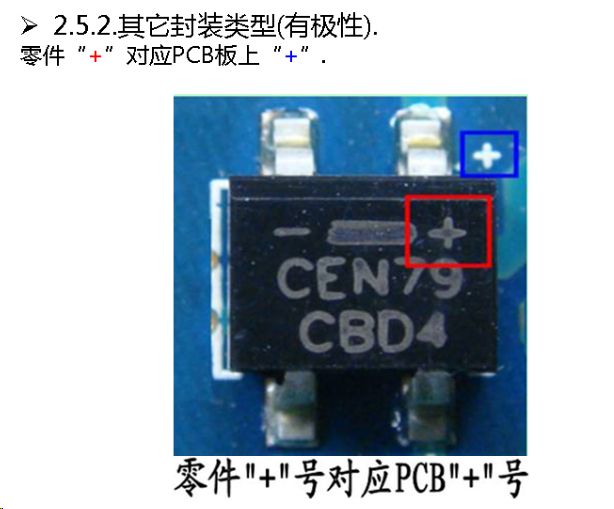

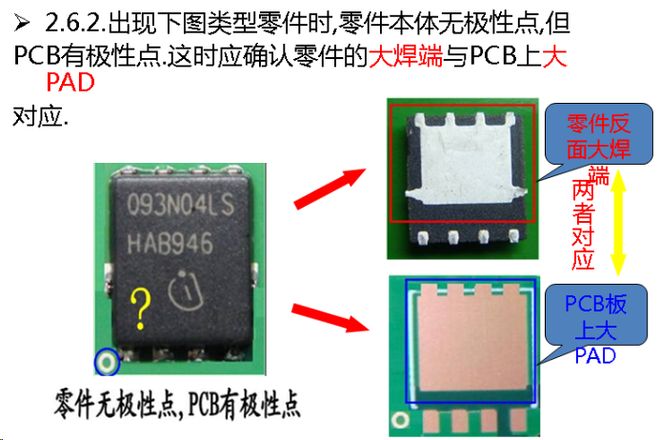

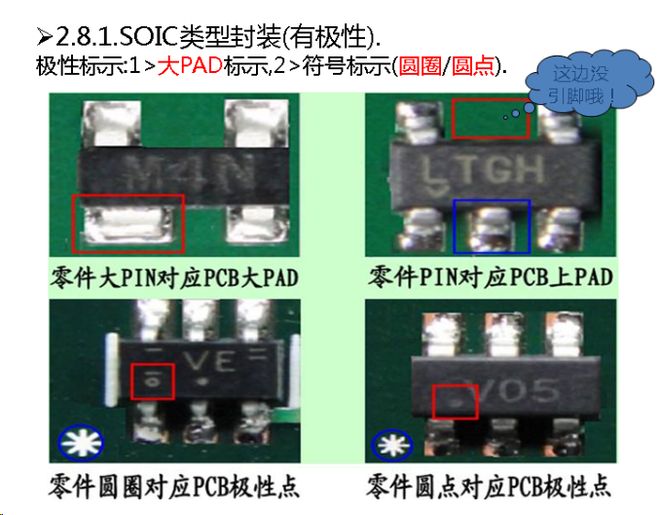

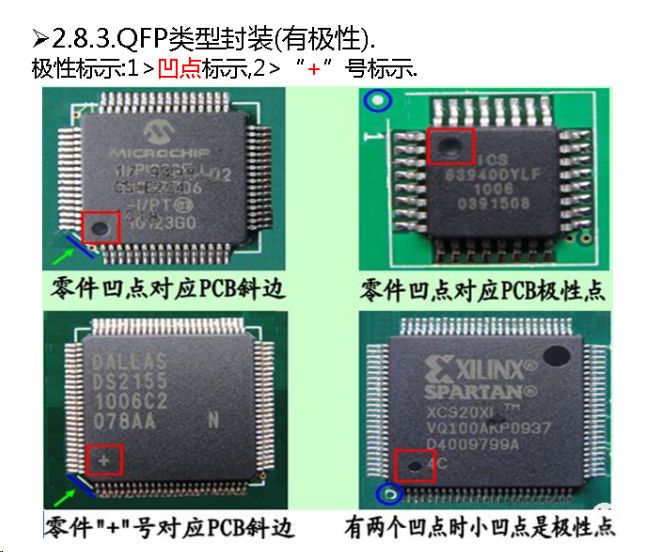

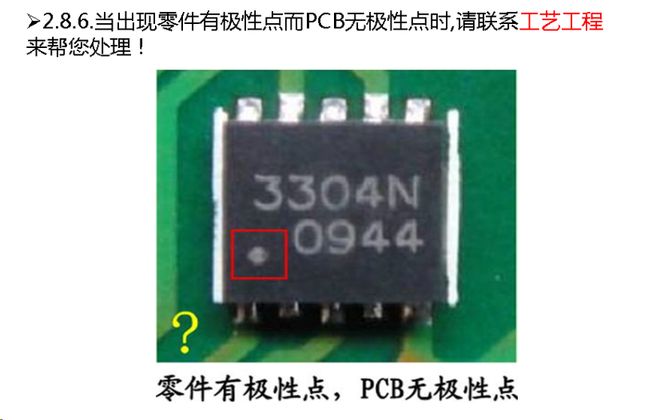

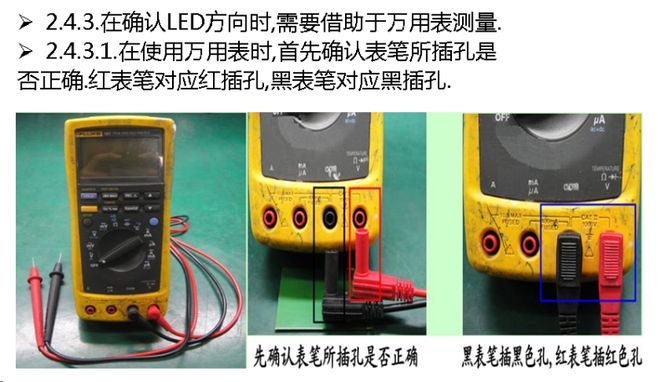

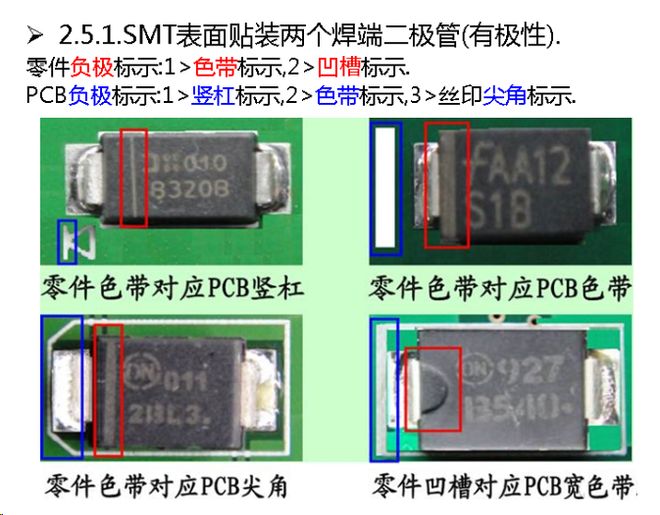

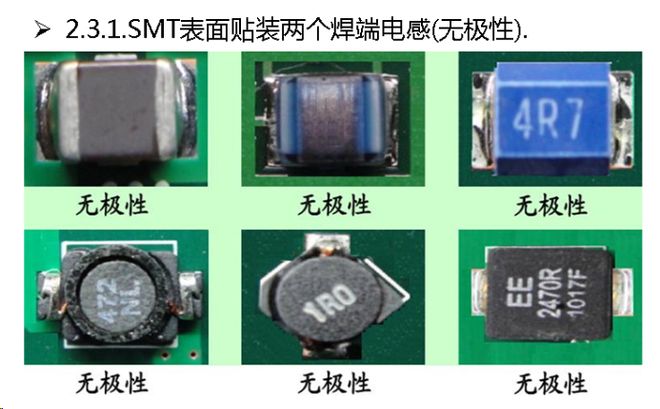

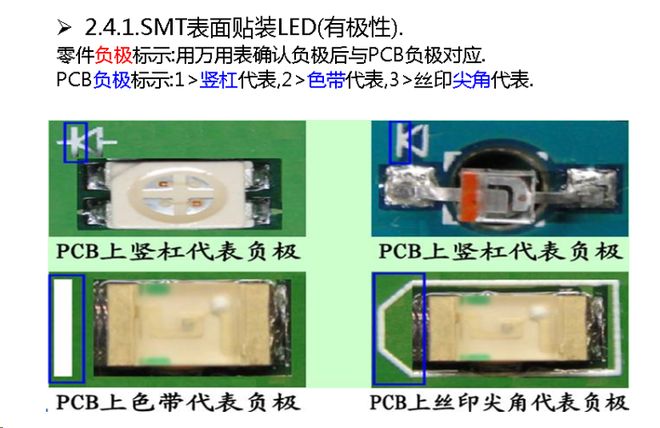

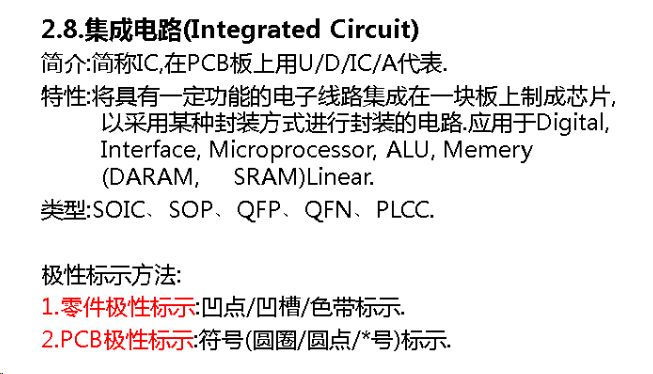

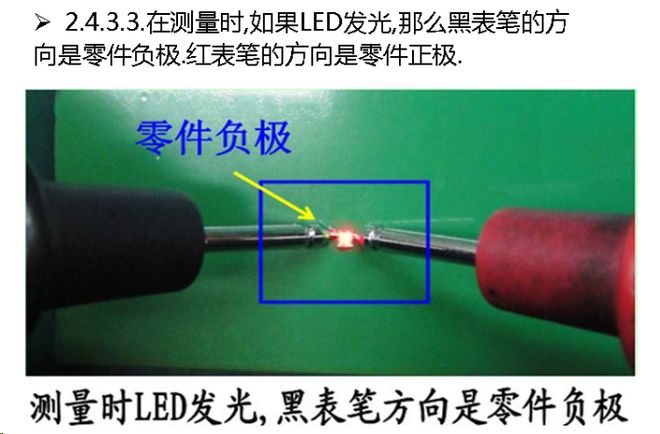

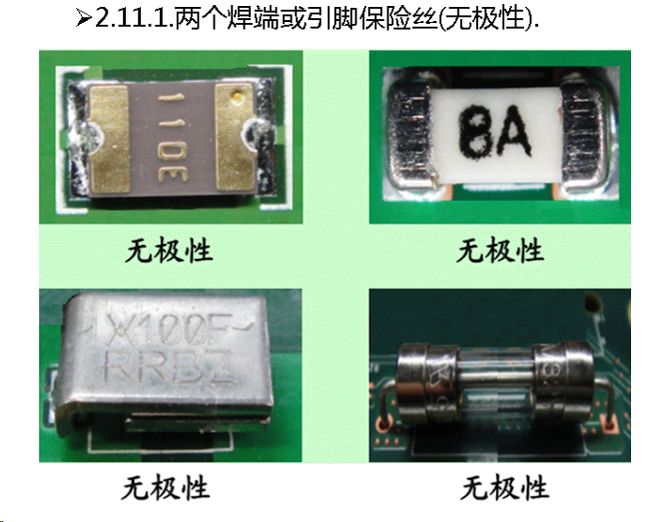

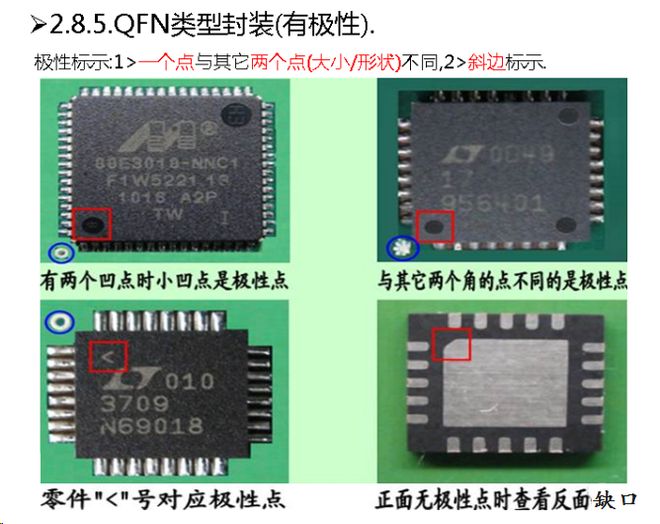

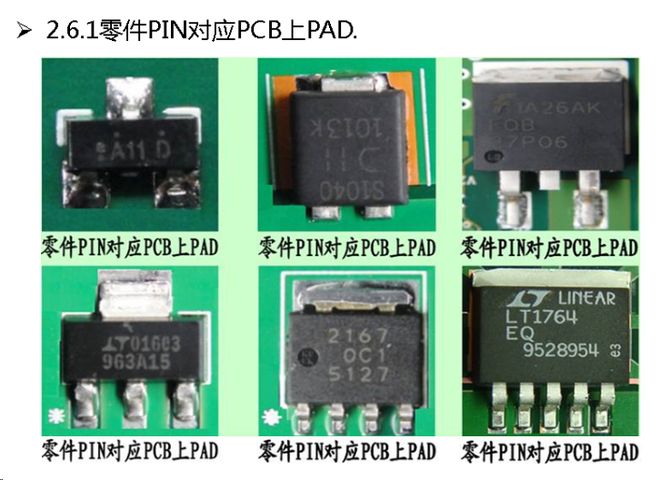

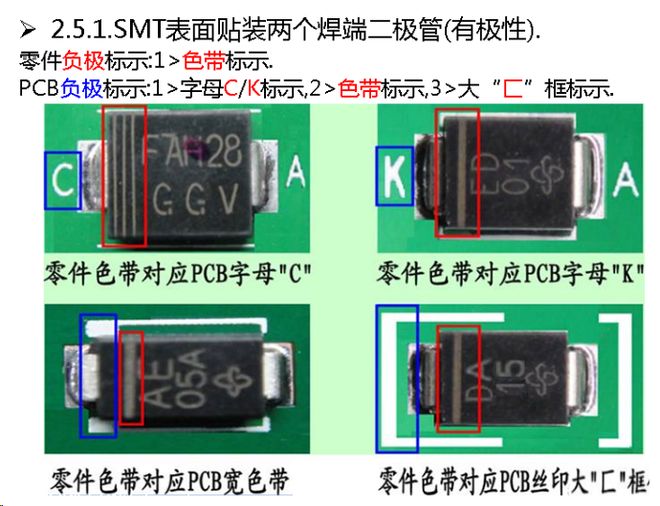

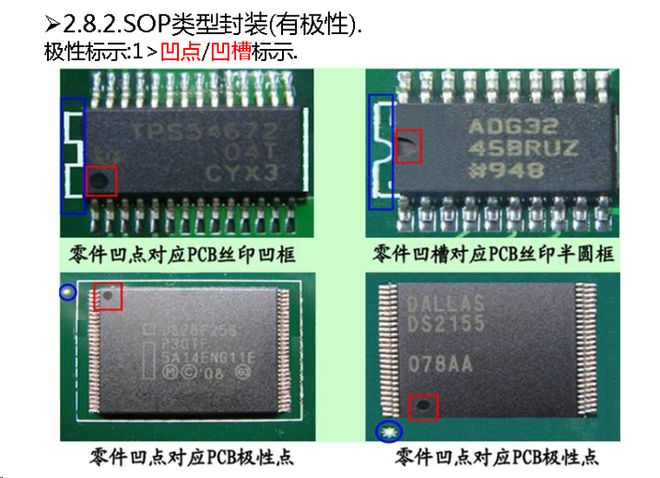

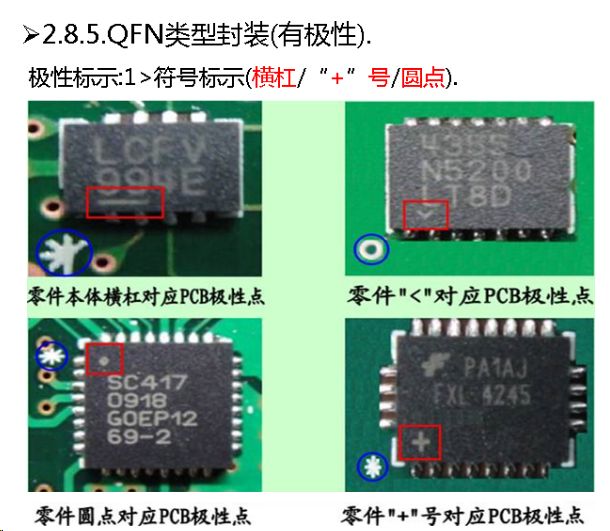

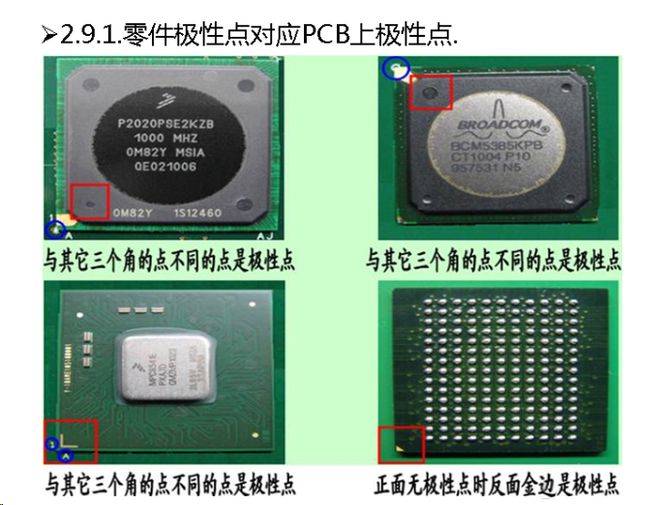

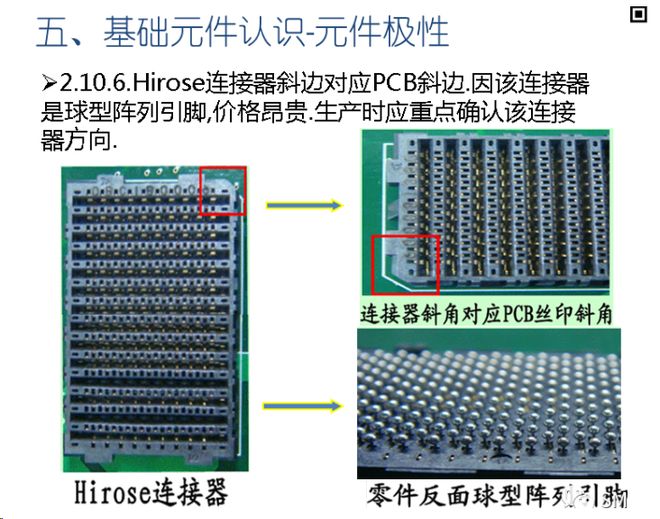

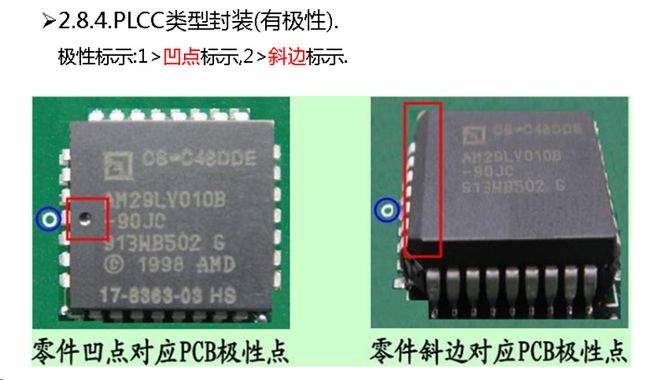

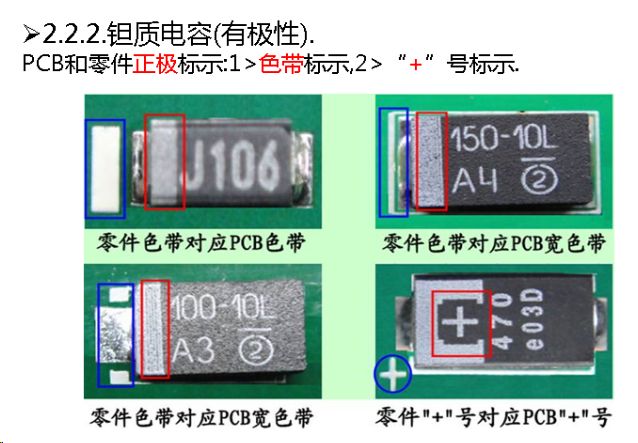

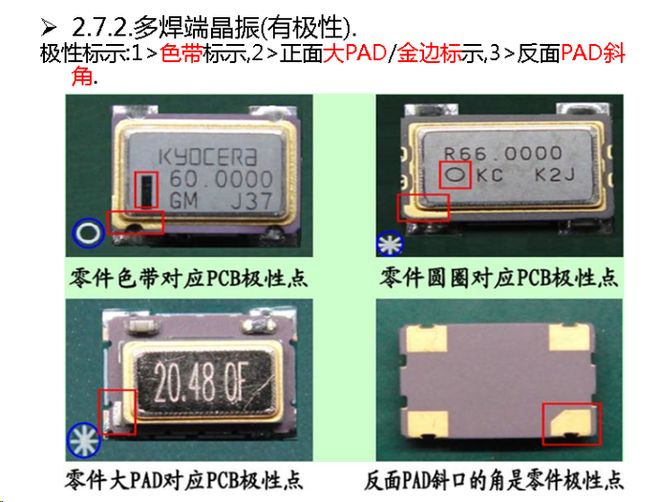

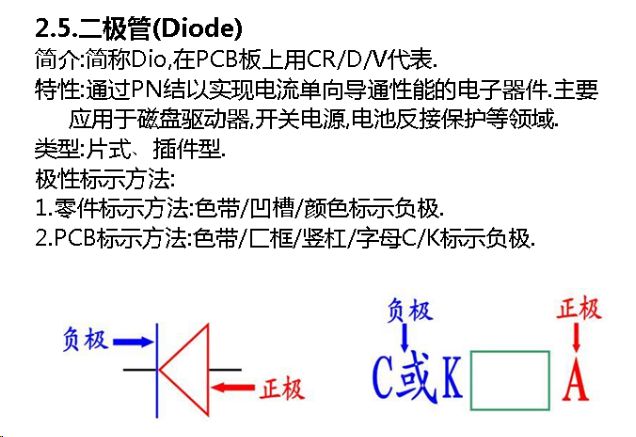

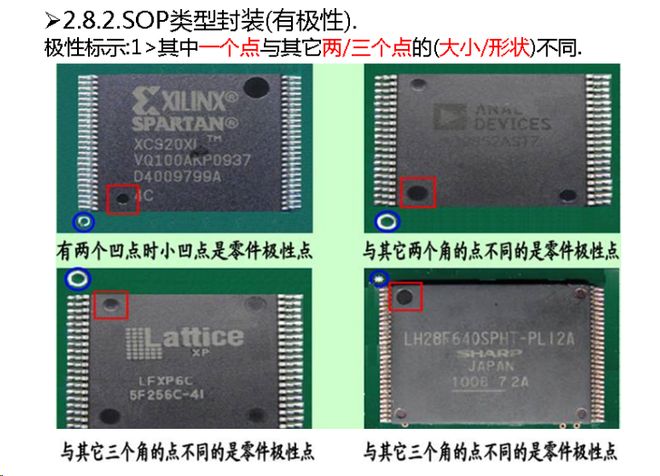

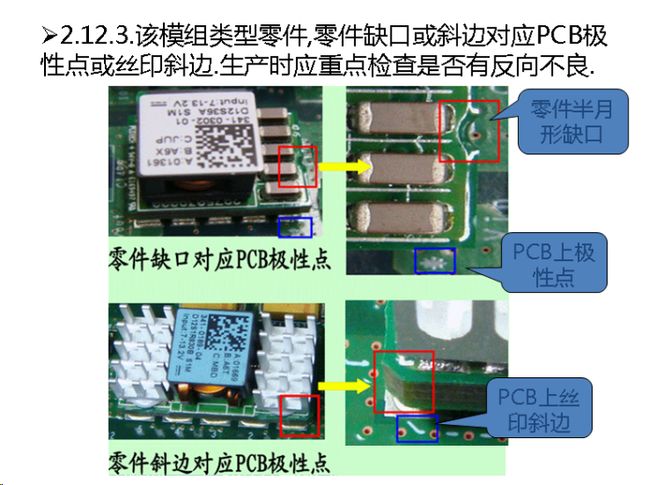

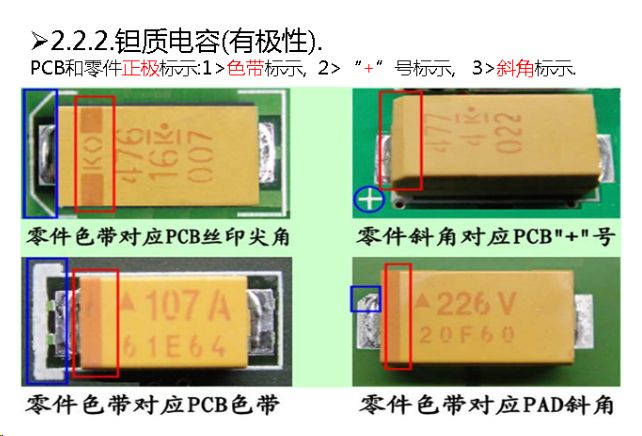

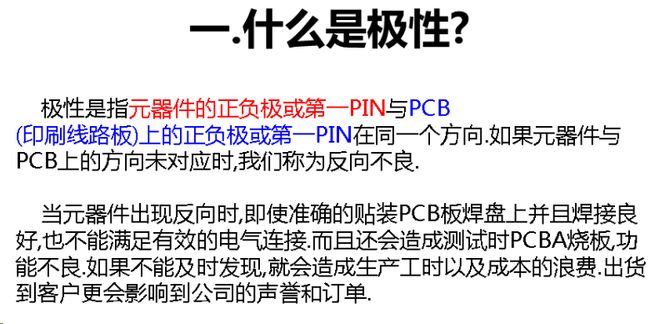

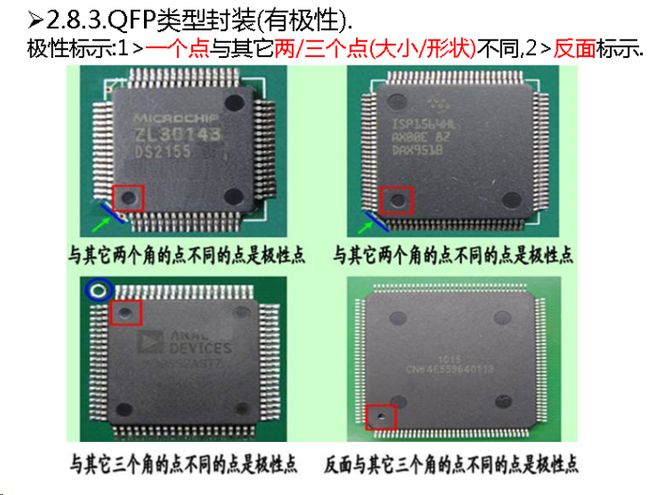

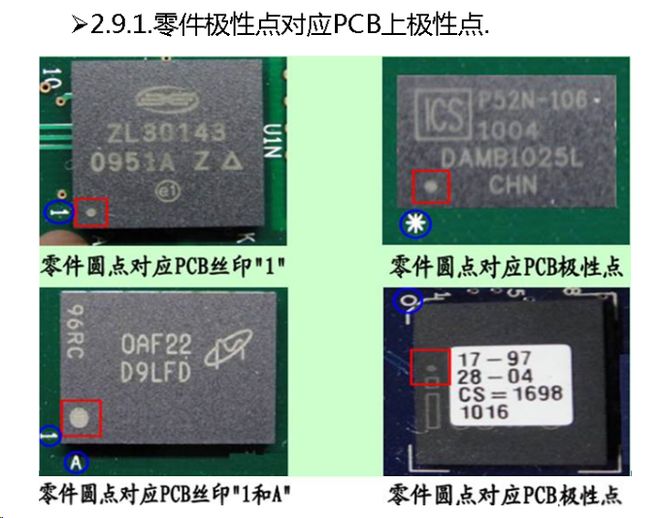

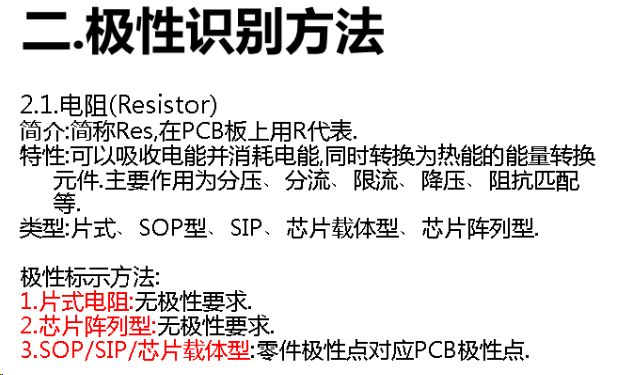

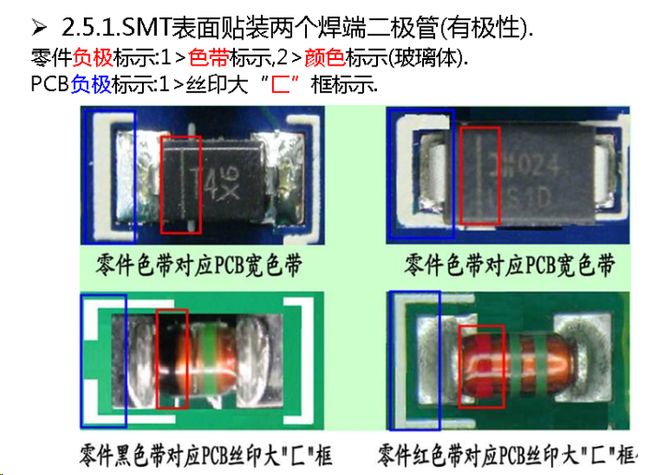

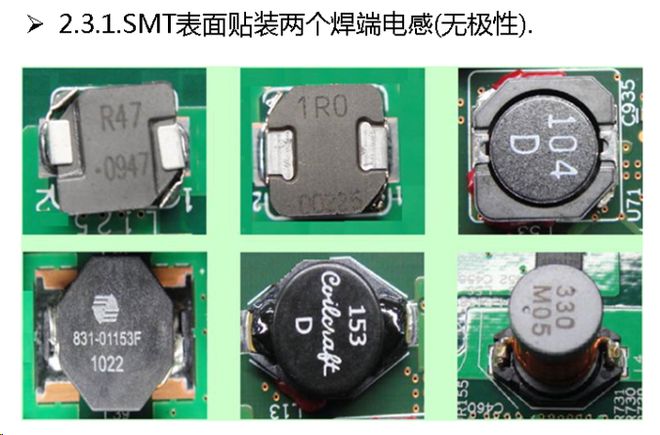

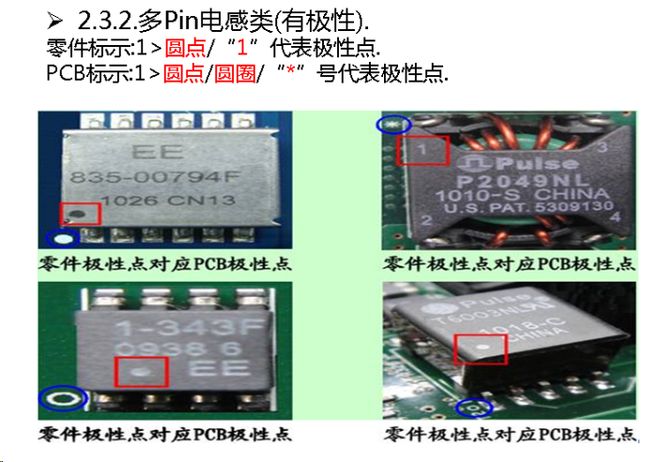

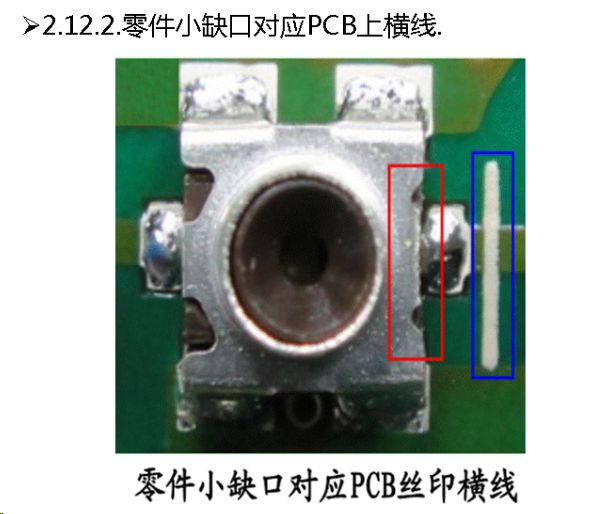

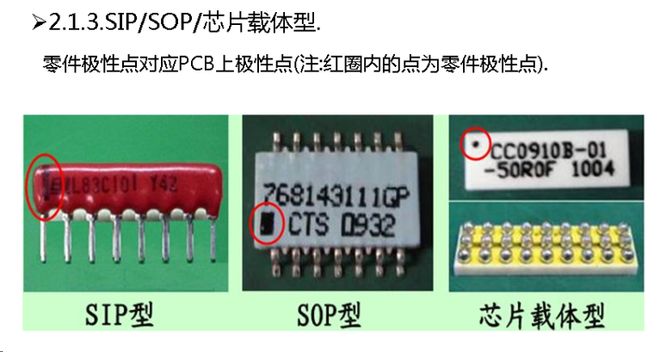

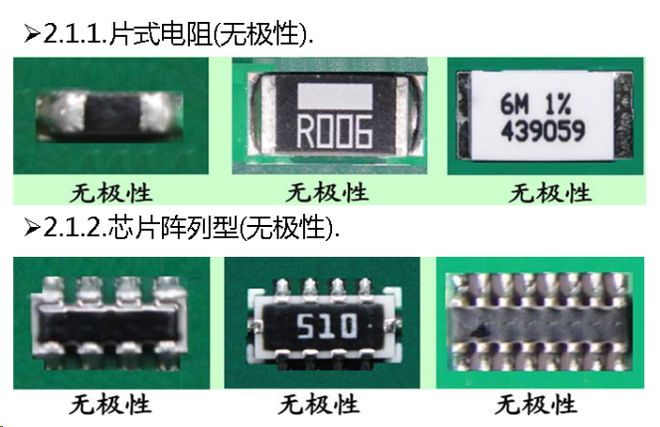

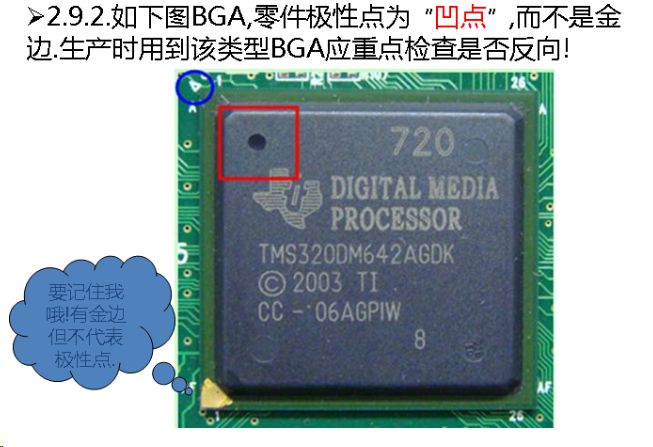

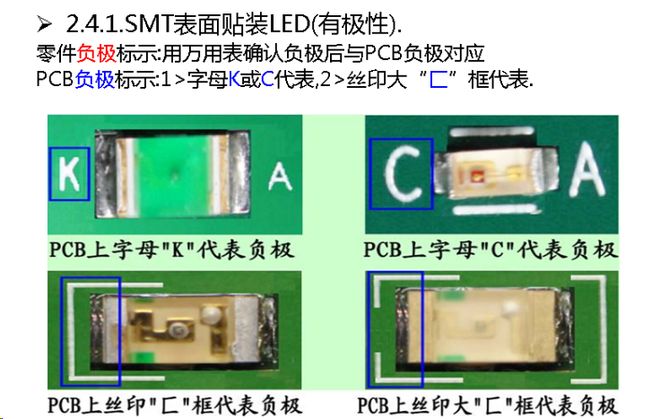

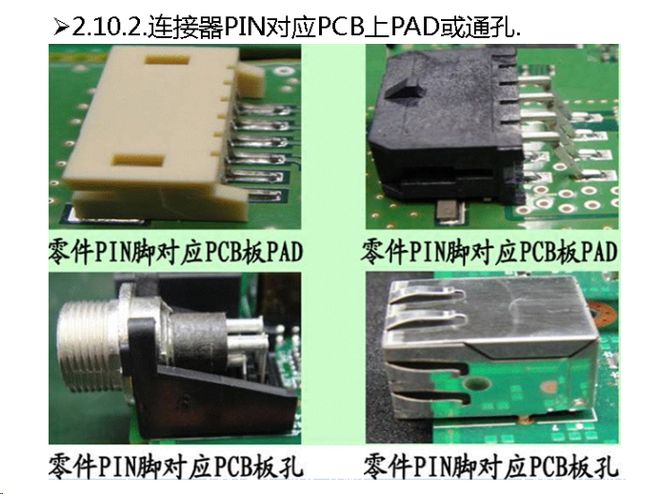

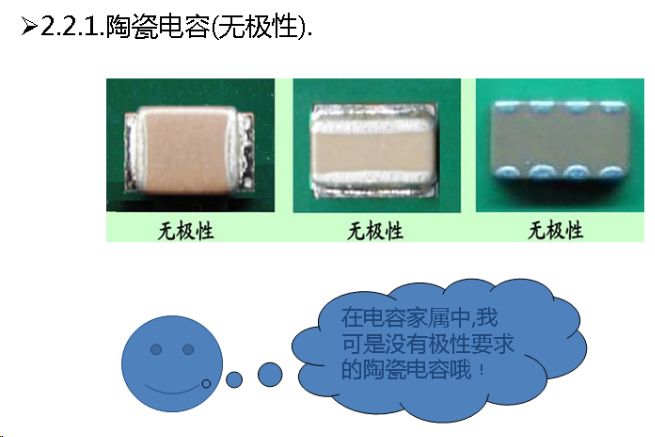

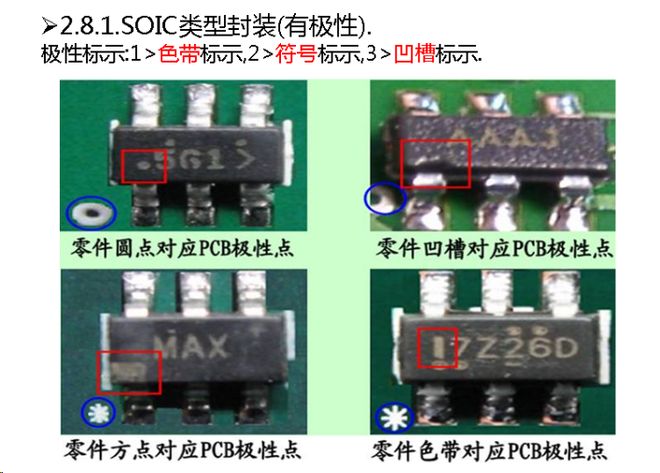

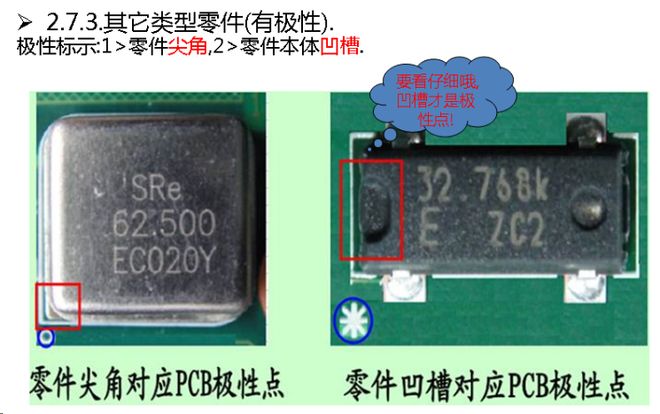

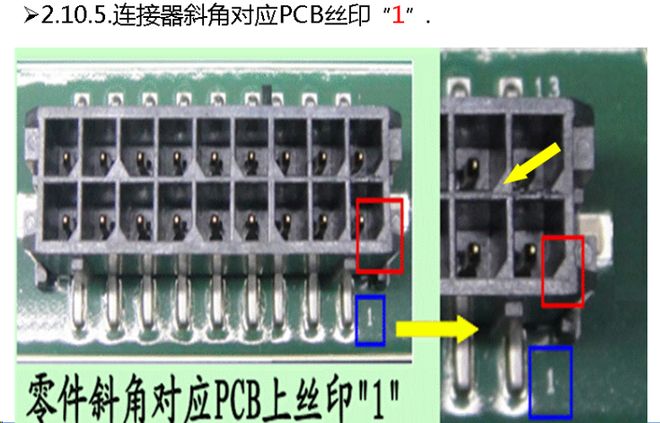

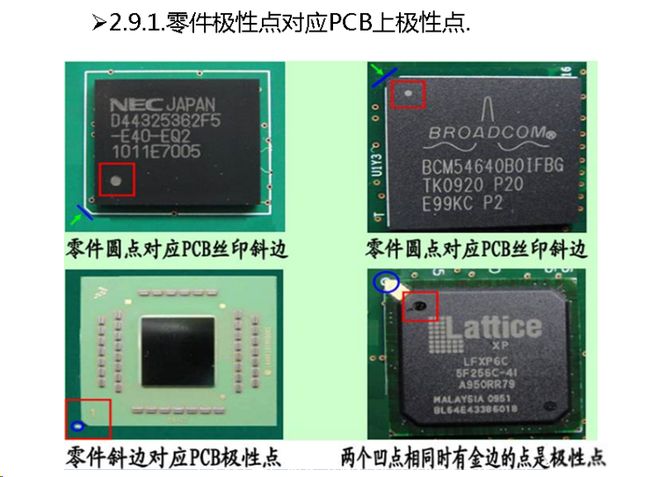

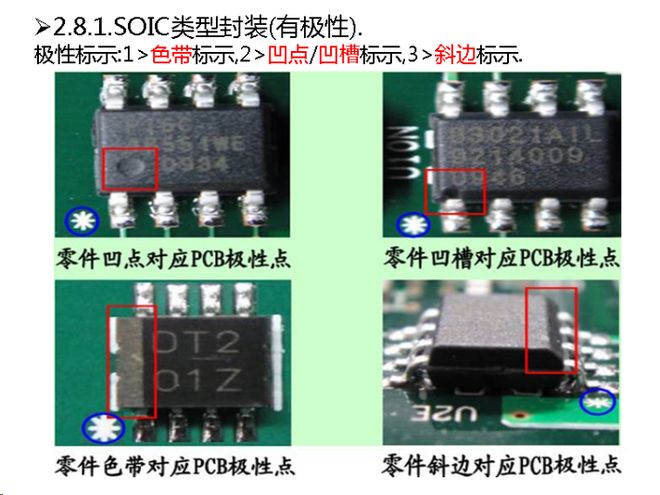

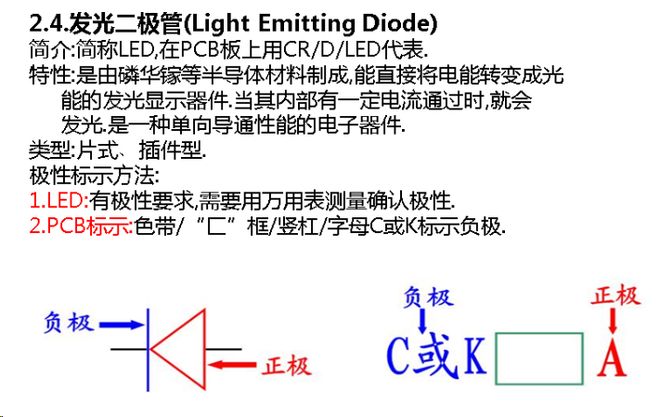

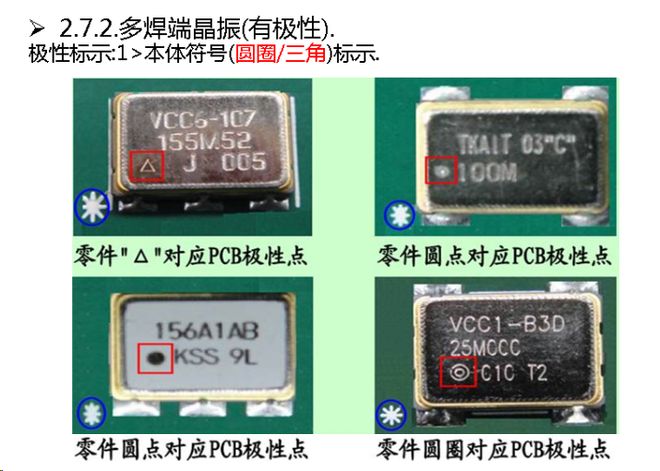

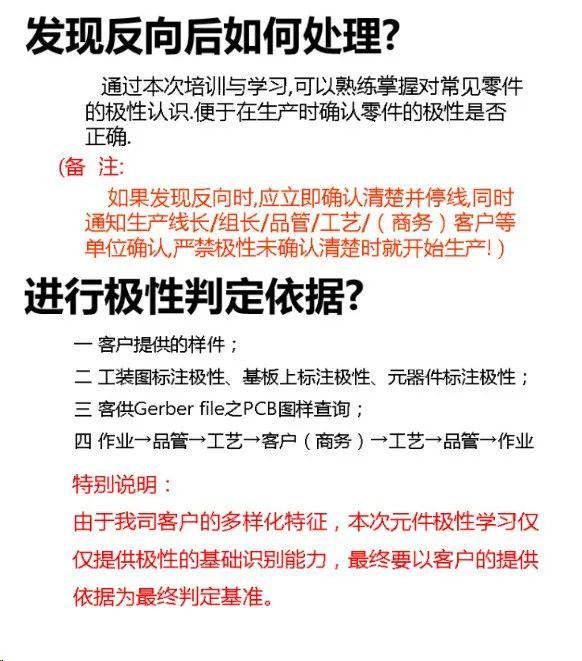

6、了解元器件的極性

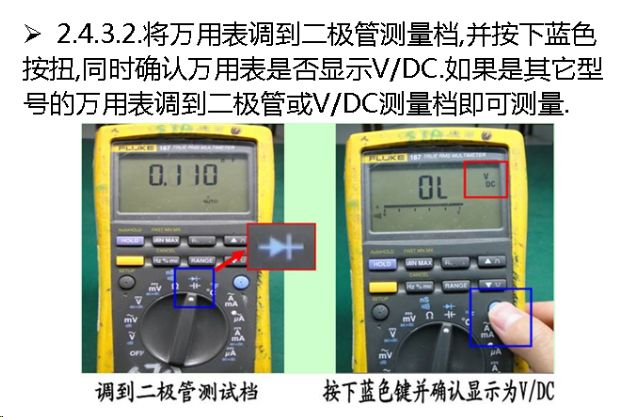

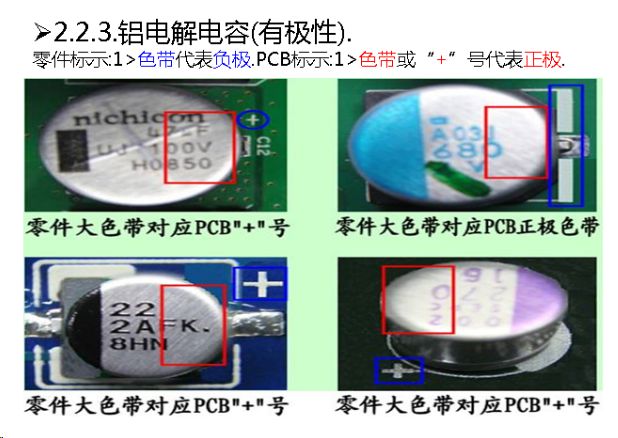

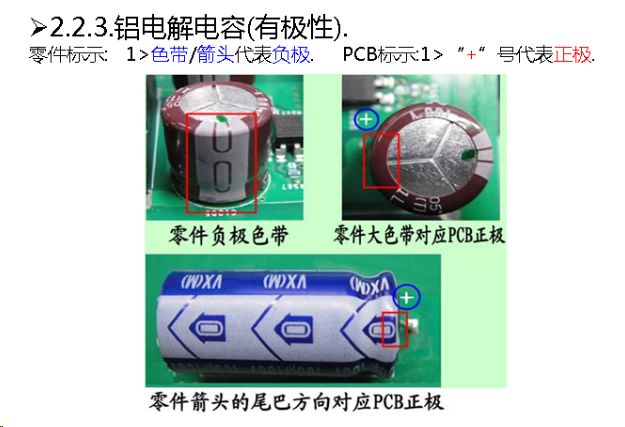

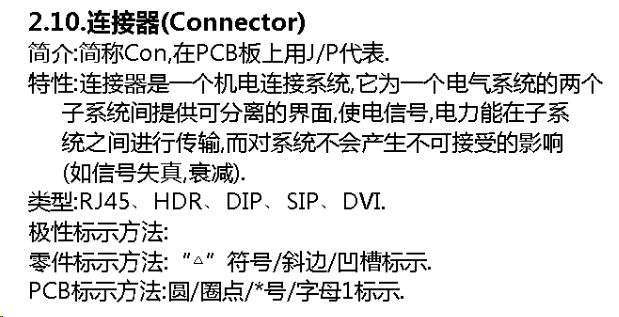

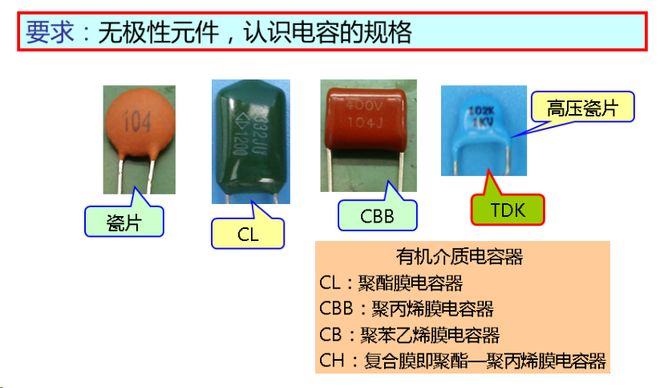

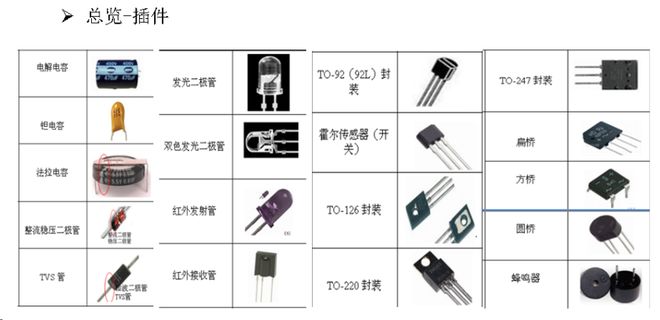

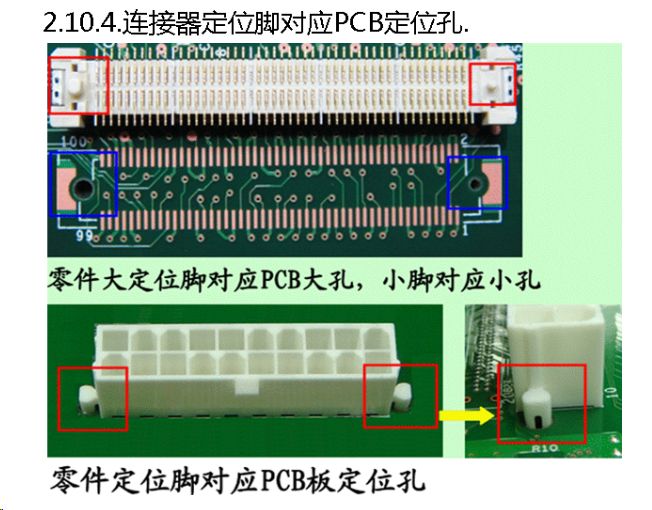

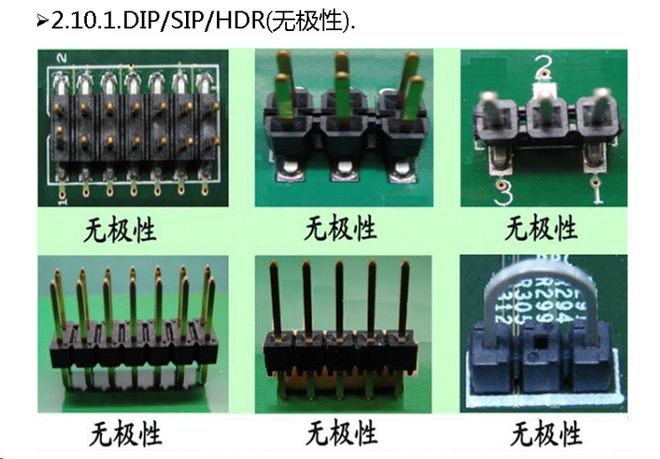

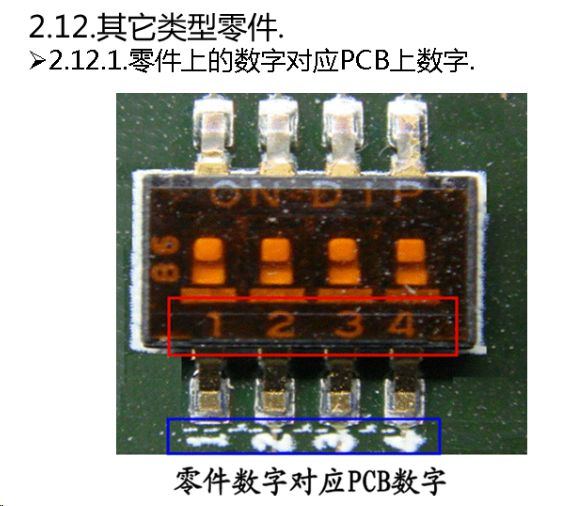

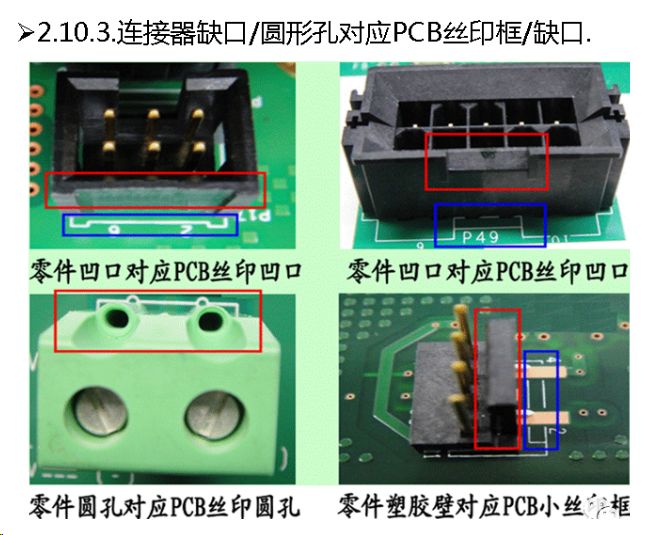

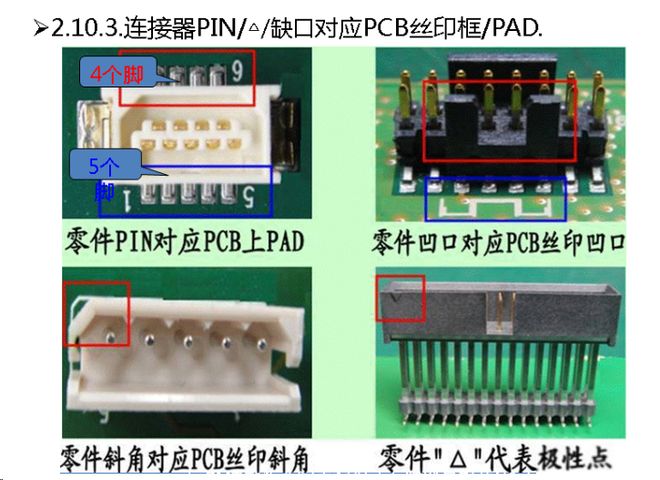

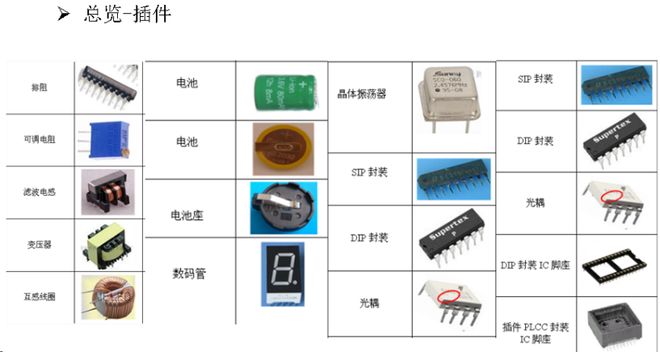

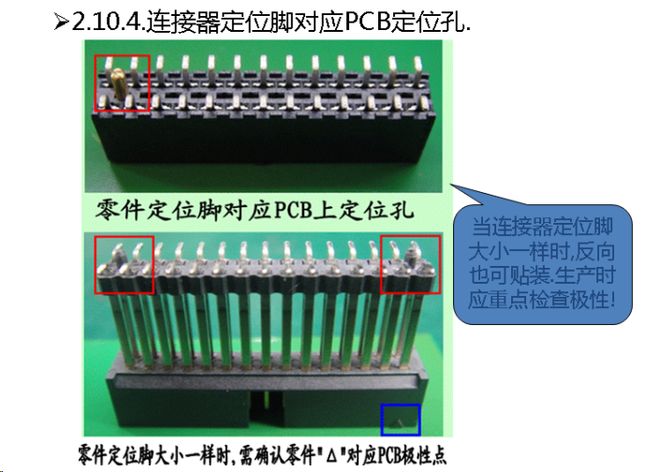

7、插件上電子元件極性識別

ICZOOM拍明芯城www.iczoom.com是快速撮合的元器件交易平臺，是一站式元器件供采和綜合供應鏈服務平臺，專注于為中小微客戶提供電子產業互聯網服務，包括撮合服務、配單服務、寄售代購、報關報檢、軟件定制、智能倉儲、智慧物流、供應鏈金融等深度垂直服務。
