在工業數字化轉型進程中，傳統生產管理模式因依賴人工采集數據、信息傳遞滯后等問題，已難以滿足高效生產需求。圖撲軟件的 HT for Web 產品依托 WebGL、Canvas 等前端技術，為工業產線看板賦予了強大的 2D/3D 可視化能力，實現了生產過程的實時監控、數據直觀呈現與高效管理。本文將從技術角度，解析 HT 在工業產線看板中的具體技術實現。

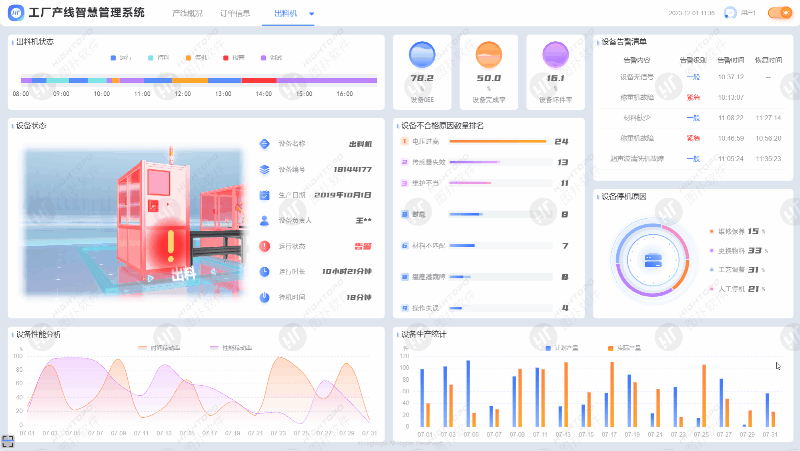

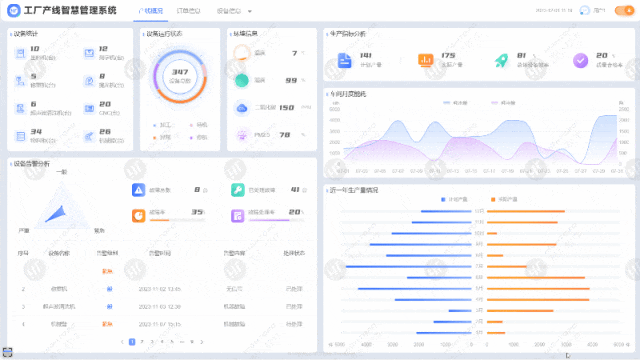

工業產線數據復雜多樣，HT 憑借其豐富的圖表組件和渲染能力，將繁雜數據轉化為直觀的可視化內容，為管理層提供清晰的決策依據。HT 憑借自研的 2D 編輯器與 Drawing 庫，內置表格、矩形樹圖、點圖、詞云等多種動態圖表組件。這些組件基于Canvas技術構建，能快速完成樣式、數據來源及交互方式的配置。比如在產線概況頁面，創建節點后調用對應API，設備統計、生產指標分析等數據便會以柱狀圖、折線圖等形式呈現，助力管理層快速掌握生產關鍵指標。

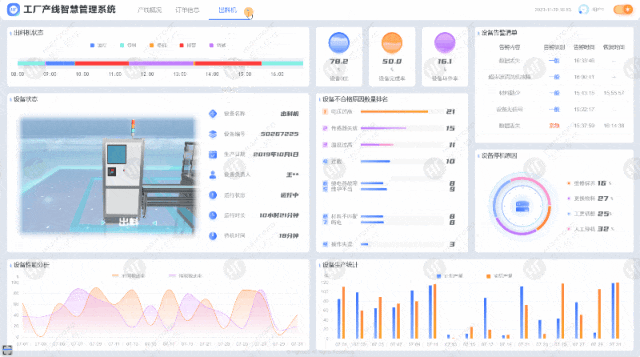

HT支持數據與可視化圖表的實時綁定，當生產數據變動時，系統通過接口獲取實時數據后，借助 JavaScript 腳本調用 API 更新節點數據，驅動圖表動態刷新。以訂單信息頁面為例，訂單的生產狀態、交付進度等數據經傳感器實時采集后，HT 能迅速將其反映在對應圖表中——比如訂單完成率的變化通過折線圖實時更新，便于管理者及時掌握訂單履行情況。

設備是工業產線的核心，HT 技術通過對設備狀態的實時監控、數據采集和分析，實現了設備的高效管理和維護。

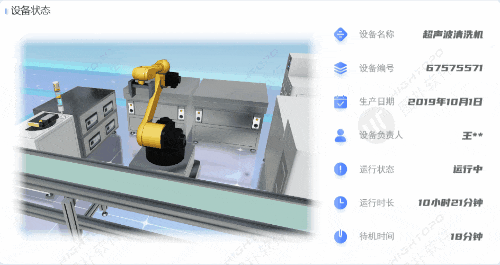

HT 能渲染展示設備的 2D/3D 可視化模型，通過對接傳感器實時采集設備運行狀態數據（如運行、異常、待機、停機等）。借助 JavaScript 腳本將這些狀態數據與可視化模型綁定后，設備狀態一旦變化，模型便會相應改變顏色、動畫等屬性。比如設備出現異常時，對應的 3D 模型會顯示紅色預警并伴有閃爍動畫，直觀提醒管理人員。

借助 HT 技術可管理設備全生命周期數據，涵蓋生產日期、運行時長、待機時間及故障記錄等。通過接口獲取數據后，系統會對其進行有序組織，再以表格、時間軸等形式呈現。管理人員訪問設備信息頁面，即可全面掌握設備歷史運行情況，為設備維護保養與更換提供數據支撐。

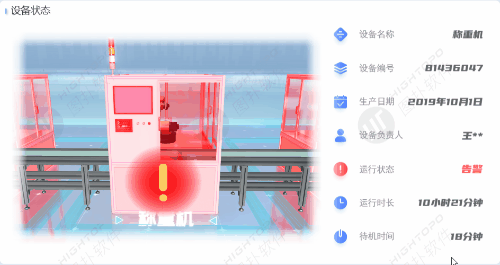

HT 可實現設備告警功能，如溫度過高、電壓異常等場景的告警。當設備數據超出閾值，系統會自動觸發告警，通過 API 調用彈出告警信息窗口，同時在可視化界面中高亮顯示告警設備。此外，HT 能對告警數據進行分析并生成統計圖表，助力管理人員識別設備故障的高發類型與規律，從而采取針對性預防措施。

工業產線涉及大量的設備和數據，HT 技術具備強大的圖元承載能力，可支持十萬以上級別的 2D、3D 及表格樹等通用組件圖元量。這得益于其高效的渲染引擎和數據處理機制，通過優化 WebGL 和 Canvas 的渲染流程，確保在大規模數據場景下，可視化界面仍能流暢運行，滿足各工業產業的設備和數據場景需求。

HT 基于 HTML5 等現代 Web 技術開發，無需安裝插件即可在各種 Web 瀏覽器中運行，支持 PC、手機、平板等多種終端設備。通過響應式設計，HT 技術能根據不同終端的屏幕尺寸和分辨率，自動調整可視化界面的布局和元素大小，保證在不同設備上都能提供一致的用戶體驗。例如，管理人員通過手機端訪問產線看板，仍能清晰查看生產數據和設備狀態。

為了提升用戶在不同環境下的使用體驗，HT 實現了日夜間模式切換功能。通過 JavaScript 腳本調用樣式切換 API，根據時間或用戶設置，自動切換界面的配色方案和光照效果。在白天模式下，采用明亮的色調和清晰的對比度，提高信息的可讀性；在夜間模式下，切換為暗色調，減少屏幕眩光，降低視覺疲勞。

HT 技術在工業產線看板中的應用，充分發揮了其基于 WebGL、Canvas 技術優勢。通過數據可視化呈現，讓復雜的生產數據變得直觀易懂；借助設備監控與管理技術，實現了設備的實時監管和高效維護；跨場景與多終端適配技術則提高了系統的靈活性和可用性。

這種技術方案不僅推動了工業生產管理的數字化轉型，提升了生產效率和產品質量，還為企業在激烈的市場競爭中提供了有力的技術支持，為工業領域的智能化發展奠定了堅實基礎。
