Texas Instruments LPV521單納功率運算放大器專為需要超長壽命的電池應用而設計。該器件的典型供電電流為351nA，工作電壓范圍為1.6V至5.5V，是遙感納米電源和RFID閱讀器應用的絕佳選擇。該器件具有電壓擺動到軌輸出性能，輸入共模電壓為0.1V過軌，并具有指定的TCVOS 。LPV521的輸入級經過精心設計，采用CMOS輸入級，其IBIAS 電流通常為40fA，性能優于競爭對手。這種低輸入電流大大降低了在兆歐電阻、高阻抗光電二極管和電荷感應應用中引入的IOS 和IBIAS 誤差。

數據手冊；*附件：Texas Instruments LPV521單路納米功率運算放大器數據手冊.pdf

Texas Instruments LPV521具有出色的功耗性能比，是PowerWise系列的一員。指定的1mV VOS 、寬輸入共模電壓范圍和3.5μV/°C TCVOS 使高壓側和低壓側電流檢測都能進行穩定而精確的測量。設備中設有EMI保護裝置，可降低對來自手機或其他RFID讀卡器的不必要RF信號的敏感度。LPV521采用5引腳SC70和8引腳PDIP封裝。

特性

• VCM = 0.3V時的電源電流為400nA（最大值）
• 工作電壓范圍：1.6 V至5.5 V
• 低TCVOS ：3.5μV/°C（最大值）
• VOS ：1mV（最大值）
• 輸入偏置電流：40fA
• PSRR：109dB
• CMRR：102dB
• 開環增益：132dB
• 增益帶寬積：6.2kHz
• 轉換速度：2.4V/ms
• f = 100Hz時的輸入電壓噪聲為255 nV/√Hz
• ?40°C 到 + +125 °C 溫度范圍
• **注： **VS = 5V時，除非另有說明，否則為典型值

應用

• 無線環境傳感器
• 電網資產監測
• 電表
• 煙熱探測器
• 氣體探測器
• 便攜式電子產品
• 恒溫器
• 現場發射器和傳感器

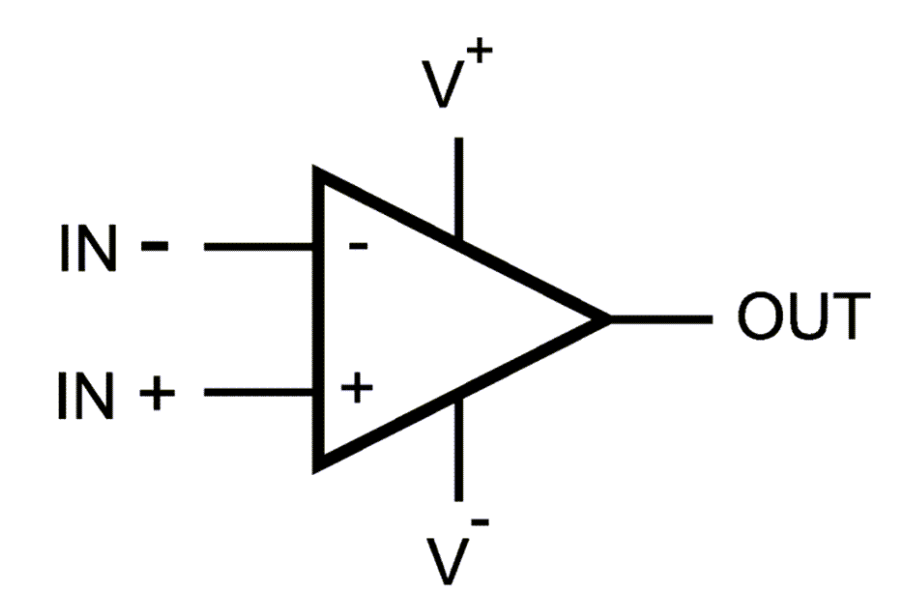

功能框圖
