行業介紹

無刷磨甲機控制器設計用于直流無刷電機驅動的護理類產品。控制器通過調節電機轉速以及正反轉等操作，同時搭配不同的打磨頭，從而實現修整皮膚、打磨指甲、卸除飾品、調整指甲厚度等復雜的功能。該類無刷磨甲機在美甲行業廣泛應用，能夠極大的提高從業者的工作效率，減少與化學品的接觸。

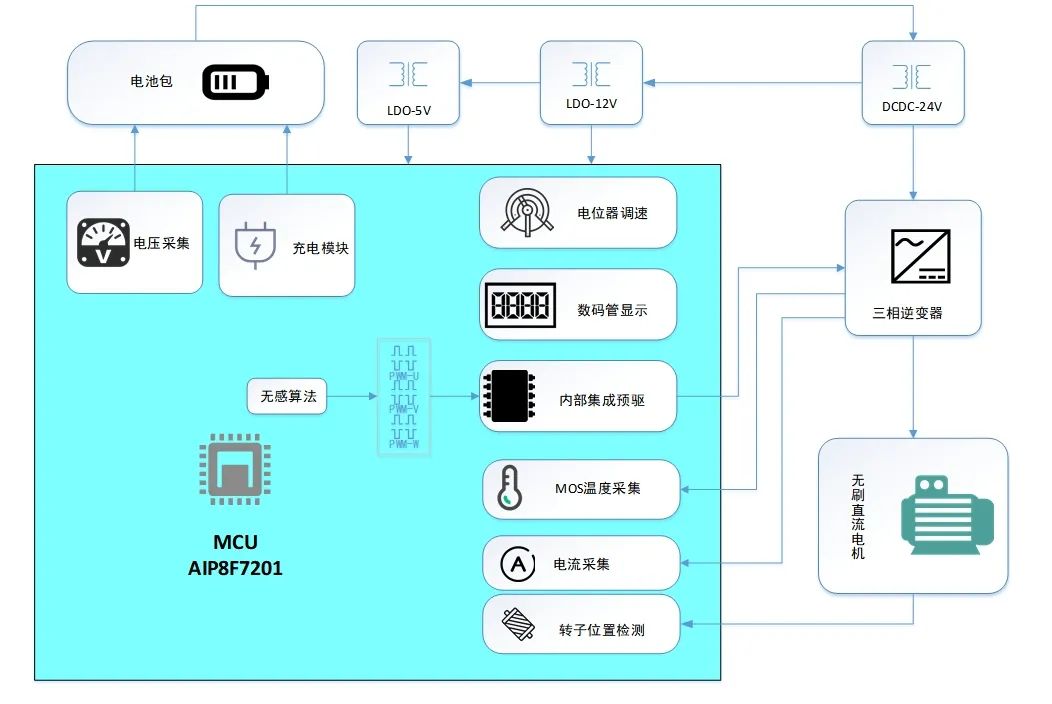

磨甲機整體解決方案

該方案采用中微愛芯AiP8F7201芯片， AiP8F7201是一款電機專用8051內核MCU,內置1K XRAM，256B的SRAM，32K Flash ROM，并且內部還集成了三相橋式驅動，以及多種電機專用外設：高級定時器模塊，1路運算放大器，2路比較器，8通道12-bit通用ADC，支持URAT通信。MCU外圍簡單，布板方便，僅需要一些阻容、MOS器件，即可搭建一個電機開發平臺。

該款磨甲機方案采用集成預驅的MCU，能極大程度的減小布板面積，滿足護理類小型電機應用方案的需求。此外，該款磨甲機具有0~40000RPM/min的調速范圍，相比市面上的有刷磨甲機，具有更靜音，轉速更平穩的優點。

方案特點

工作電壓：DC6-8.4V

最大允許電流：5A（可根據需求進行調整）

使用溫度：-20℃-120℃

控制方式：電位器調速

顯示方式：數碼管

電機控制方式：無位置傳感器方波控制

最大支持轉速：0~40000eRPM/min

保護功能：充電過壓保護、欠壓保護、堵轉保護、過流保護

其他功能：運行時正反轉切換、故障報錯

該款無刷磨甲機控制方案，具有40檔寬轉速調節范圍，最小轉速僅為1000 eRPM/min，并且程序具有轉速環功能，在客戶使用時，能控制電機轉速始終穩定在設定值附近，滿足各種場景的使用需求。 并且在對比多種頻率下電機的工作聲音后，最終將電機的控制頻率調整到一個最靜音的值，讓客戶在接受服務時，有更好的體驗。

方案實物

磨甲機實物圖

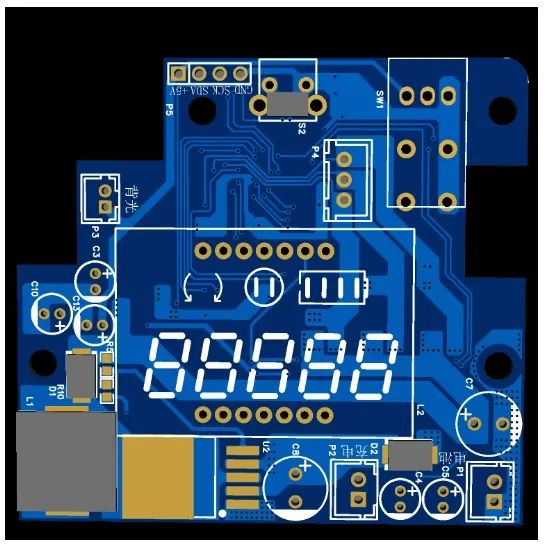

磨甲機PCB正面

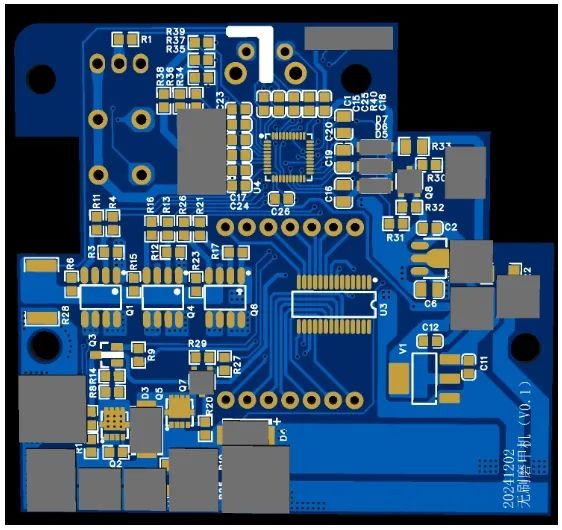

磨甲機PCB背面

芯片資源

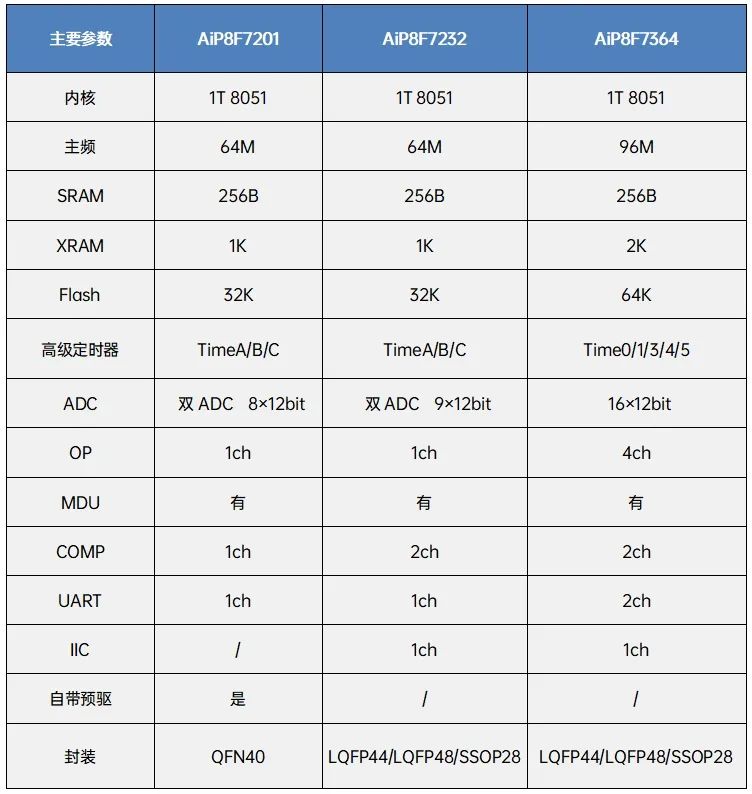

適用磨甲機的MCU：

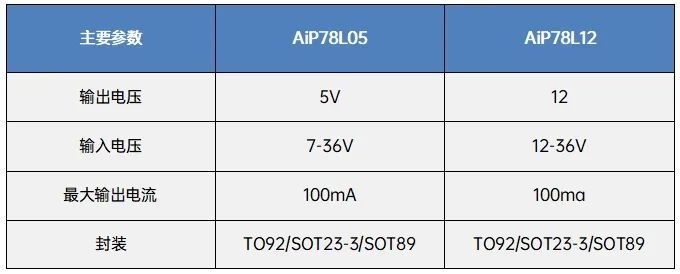

LDO：

MOS預驅：

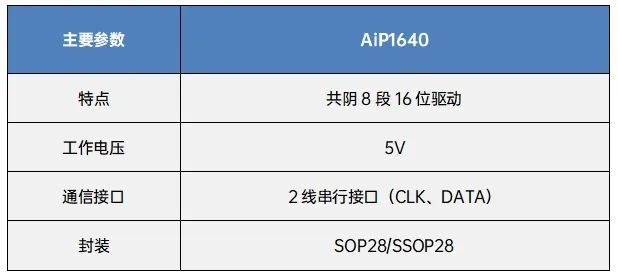

數碼管驅動芯片：

結語

中微愛芯無刷磨甲機控制器解決方案，以其高性能的MCU為核心，結合先進的電子控制技術和豐富的物料資源，為用戶提供了穩定、可靠、智能化的無刷磨甲機控制方案。該方案在可靠性、電機穩定性以及運行靜音上優勢突出，是無刷磨甲器方案中的理想選擇。

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
