從工業制造角度看，數字孿生技術構建物理實體與虛擬空間的雙向映射通道，通過實時數據交互與多源異構數據融合，形成“感知-分析-決策-執行”的智能化閉環。其核心是將物理實體的運行狀態、環境參數及擾動信號實時映射至虛擬空間，為工業智能化提供數據驅動的決策支持與流程優化能力。

圖撲軟件利用自研 HT 二三維可視化引擎，為眾多行業的工業設備數字化轉型提供強大技術支撐。依托自研 HTML5 2D/3D 圖形渲染引擎，采用 B/S 架構，支持跨平臺輕量化部署，能夠加載從消費級設備（如電鉆、掃地機器人）到工業級裝備（如風力發電機、發動機）等多類型工業設備數字孿生模型。

平臺深度整合設備的實時運行數據、歷史維修記錄與故障信息，構建起集“數據可視化、診斷智能化、管理數字化”于一體的智能設備管理平臺。

消費級設備虛擬實操

依托 HT 數字孿生構建的三維教學培訓體系，能夠?qū)⒊橄笾R(shí)轉化為可視化、交互式的數字模型。學員可在高度擬真的虛擬環境中開展技能實操演練，助力學員在知識體系、技能實操、思維培養等維度全面提升。研發優化則聚焦結構仿真，搭建與實物一致的虛擬模型，模擬推演產品全生命周期運行狀態，及時優化設計方案，縮短研發周期，降低試錯成本。

家用攪拌機

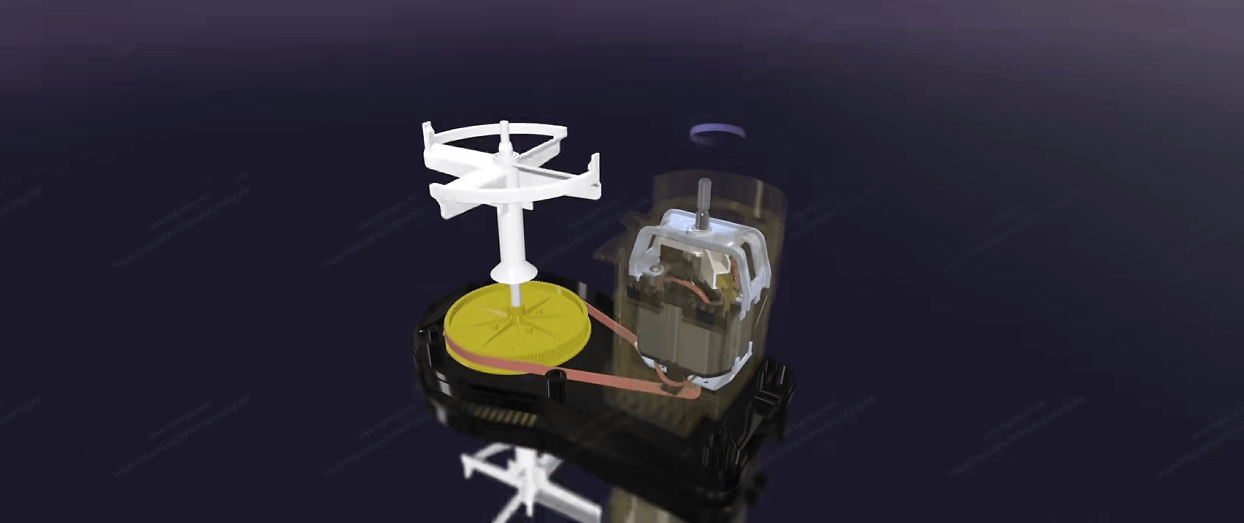

利用 3D 可視化方式將物理設備的結構、功能與運行邏輯轉化為可交互的虛擬模型，為產品研發、客戶端演示及售后服務提供創新解決方案。在虛擬空間中模擬攪拌機啟動、調速、停機的全流程，仿真復現電機轉動如何通過傳動裝置驅動刀片旋轉，以及不同轉速下流體的攪拌動力學特性。

客戶端演示則可通過交互操作拆解模型，查看齒輪嚙合、密封件安裝等內部結構關系，替代傳統說明書的靜態圖文展示。針對產品研發端，接入電機電流、轉速傳感器等實時數據，在虛擬場景中同步展示攪拌負載變化對電機溫度、能耗的影響。輔助研發人員優化刀片材質或電機功率配置，縮短物理樣機迭代周期。

掃地機器人

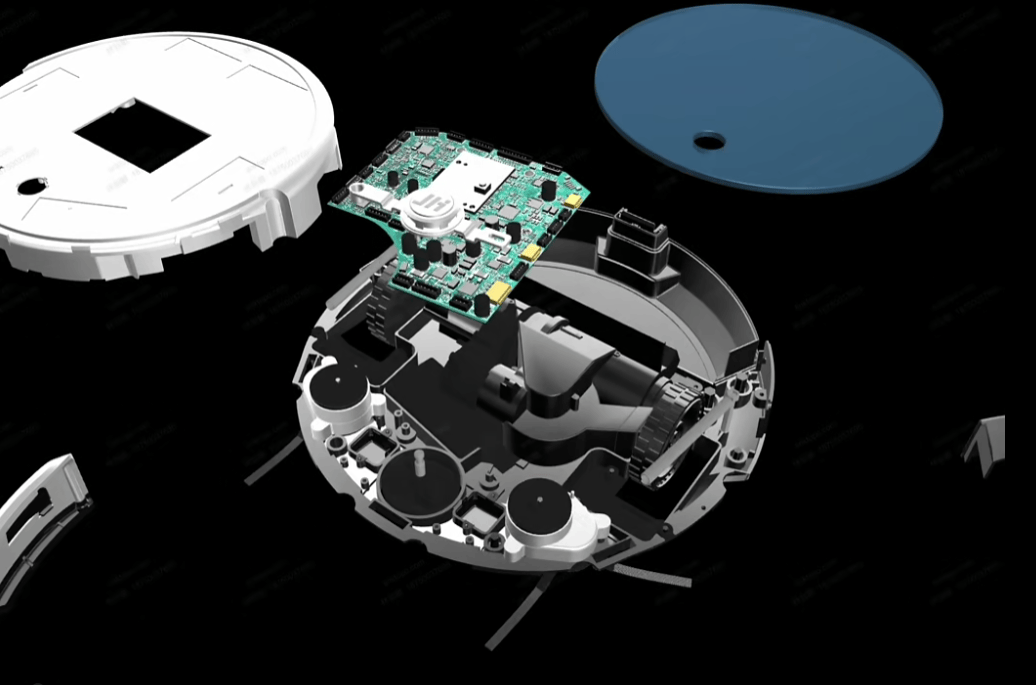

HT 生成的設備三維說明書，以精美模型展示其驅動輪、邊刷、滾刷、吸塵電機、電池、傳感器、主控板等內部結構，能夠精準體現協同工作原理，如驅動輪移動轉向、邊刷滾刷聚攏垃圾、傳感器路徑規劃。設備的動態拆解模擬從拆卸外殼開始，逐步展示內部部件分解過程，系統接入清掃時間、面積、電量、傳感器數據等運行數據，并進行可視化實時分析，為研發人員優化產品設計提供直觀支持。

傳統研發依賴二維圖紙與物理樣機，而三維可視化方案可在虛擬環境中提前驗證結構沖突或優化空間布局，如邊刷與驅動輪的運動干涉、電池與主控板的散熱間距等。將物理樣機迭代次數從 5-8 次縮減至 2-3 次，大幅降低研發成本。

VR 電鉆元件

HT 利用 VR 可視化技術立體展示電鉆手柄、鉆頭夾頭的空間布局，剖析電機與齒輪的裝配關系，通過動態演示拆解順序與握持邏輯，為崗前培訓提供可視化教材。

用戶在 VR 虛擬空間中，使用控制器細致觀察任意角度的復雜設備內部結構，理解零部件功能與連接邏輯。有效避免因傳統實物昂貴、稀缺或拆解存在風險而導致的教學受限問題。

電力工程設備遠程運維

HT 數字孿生搭建的集控中心，實現了遠程運維、預測性維護與能效優化的智能化協同升級。通過集控中心的虛擬仿真設備，運維人員可突破空間限制，遠程獲取設備運行數據，完成調試與故障處理。支持模擬不同工況下的能耗數據，動態優化運行參數，有效提升運維效率，助力企業降本增效，推動綠色可持續發展。

風力發電機

針對海上、山區極端環境挑戰，HT 系統通過高精度三維模型精準復現葉片、輪轂、齒輪箱、發電機等關鍵部件，動態演示風向變化時偏航系統自動調整葉片角度的運行過程。

可視化場景能實時接入風速、軸承溫度、振動頻率等核心參數，利用應力模擬算法預判關鍵部件的磨損趨勢，將傳統季度性巡檢升級為 7×24 小時在線預測性維護。內部電氣線路與液壓管路走向細節的深度展示，使技術人員得以遠程完成高效檢查與診斷，大幅縮短響應時間。

水輪機

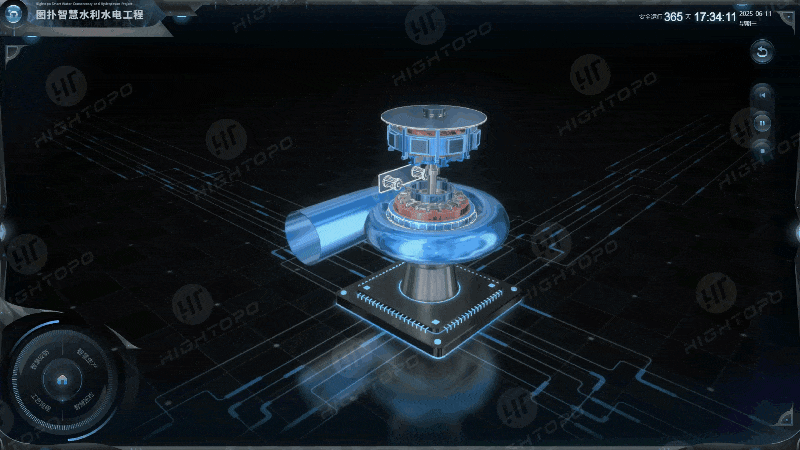

傳統通過平面圖、塑料靜態模型或?qū)嵉貐⒂^水電站的方式，難以直觀、系統地呈現水輪機的內外部結構及工作原理。圖撲構建的 1：1 水輪機三維數字孿生系統，清晰展示蝸殼、導水機構、轉輪等核心部件結構。

圖撲 HT 交互式分步拆解功能，能在轉輪拆解環節呈現螺栓拆除、吊裝設備操作等流程，精準復現機組設備主要部件的拆解與組裝邏輯。結合動態標注關鍵裝配參數（如螺栓扭矩、部件間隙等）與技術規范，幫助維修人員快速掌握拆卸步驟與裝配關系，顯著提高現場檢修效率與作業安全性，助力發電效能最大化。

冷卻塔

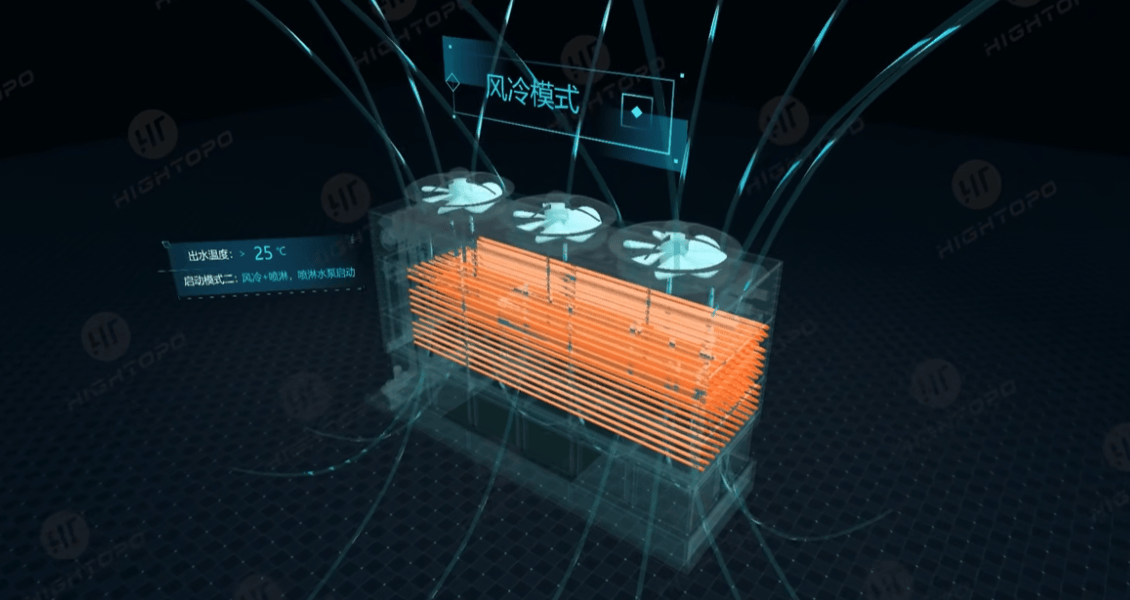

在 HT 三維場景中，動態演示了水流與空氣的熱交換過程，并實時同步展示風機轉速、水溫、風量等多維數據參數。系統支持運維人員遠程對三維模型進行拆解，直觀查看內部填料更換、管道清洗等維護流程。同時，可仿真不同工況下的運行策略（如風機啟停數量調節、噴淋水量控制等），可以自動生成能耗與冷卻效率的對比曲線，助力作業人員優化策略，降低風機電耗與水資源浪費。

電氣開關柜

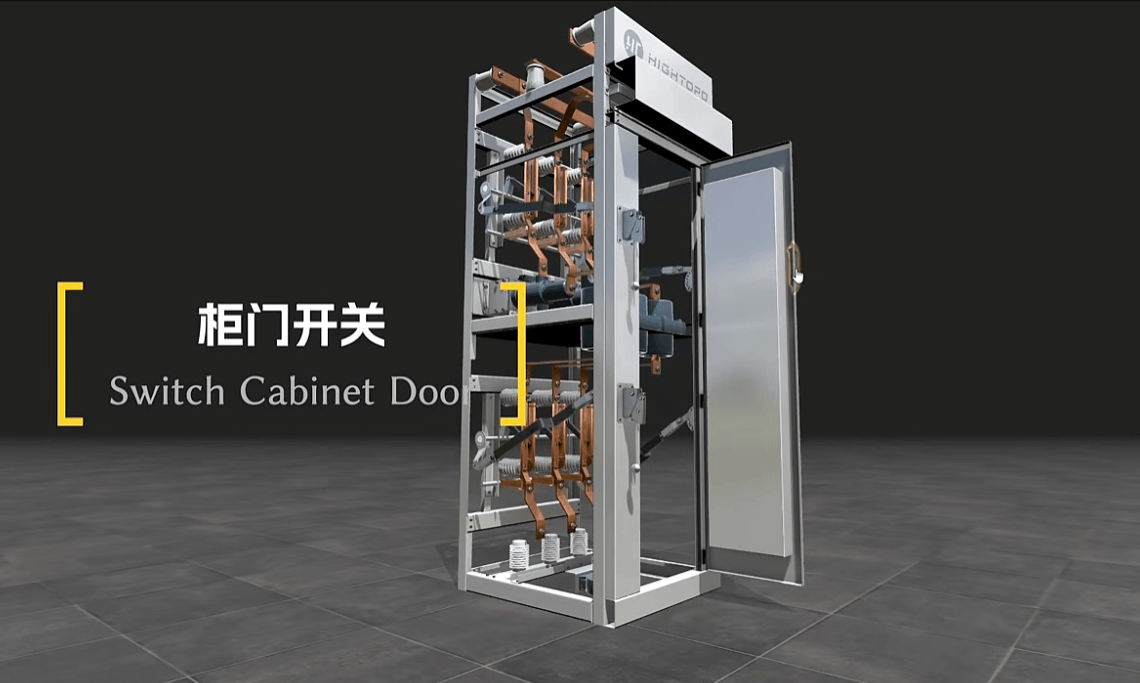

基于 HT 平臺運維人員可隨時隨地通過現場設備模型，實時監控開關柜的運行狀態和相關數據。即使與開關柜相隔甚遠，也能如親臨現場一般，對設備進行遠程監控管理。

當電氣開關柜在實際運行中出現溫度升高等異常情況時，場景內的3D 模型立即通過圖表、高亮警示等方式直觀告警，輔助運維人員快速定位故障點。

流程工業設備精準維保

面對化工、水泥等流程型制造領域復雜多變的生產環境，HT 借助數字孿生技術構建全生產周期可視化管理體系，歸集整合物料流轉、設備運行、工藝參數等多維度數據，通過動態圖表實時呈現產線全貌，助力管理人員精準把控生產進度與設備狀態。

油氣站離心壓縮機

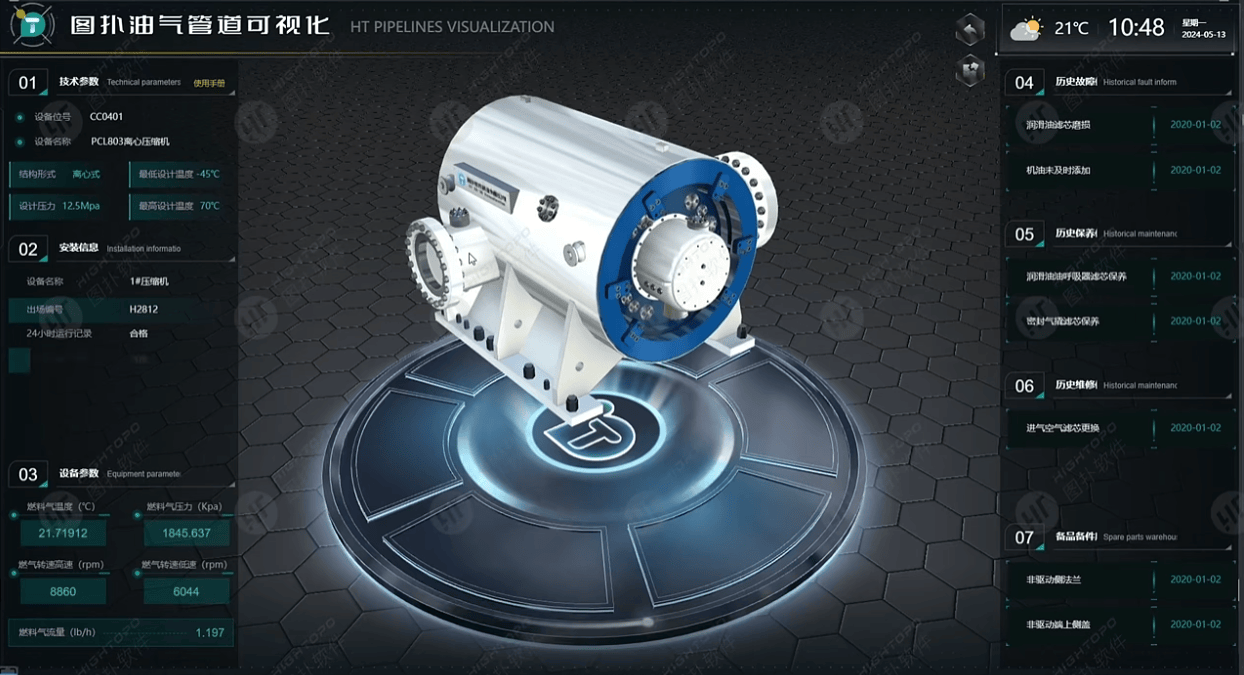

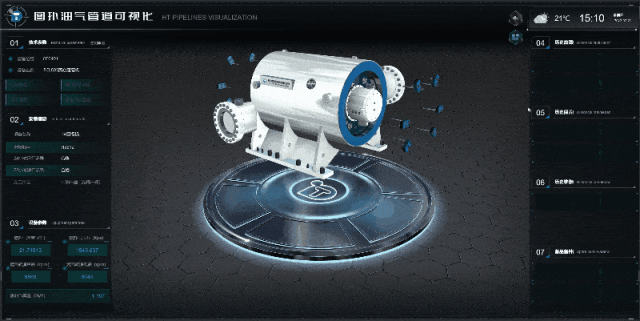

在離心壓縮機實際運行中，地質變化、管網壓力波動等因素易導致其流量、進氣壓力等參數波動。在 HT 3D 場景中提供一鍵式拆解動態演示，兩側 2D 面板集中展示設備技術參數、歷史記錄及備件庫存等關鍵數據，以可視化形式簡化復雜數據分析。

作為三維說明書使用時，系統精密呈現油氣壓縮機內部結構，如機體、轉子、軸承、密封裝置。支持動態模擬拆解過程（從外部防護裝置開始按序拆解），直觀展示部件功能及裝配關系。更關鍵的是，通過仿真不同轉速下的壓縮效率與能耗曲線，輔助制定合適的運行策略，降低能耗。

水泥粉磨系統

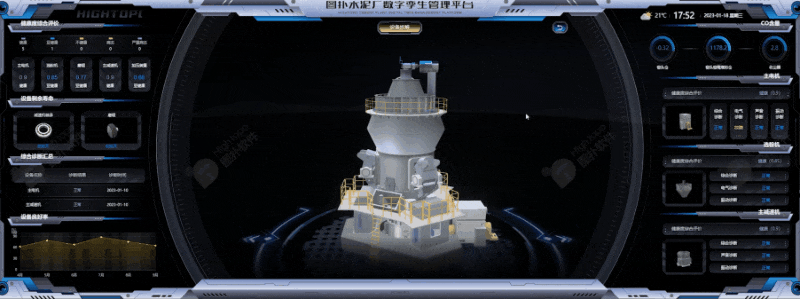

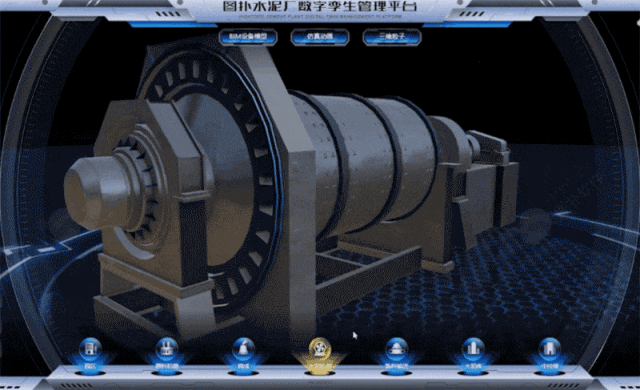

在水泥生產行業，水泥粉磨環節能耗高、設備故障頻發、工藝參數調控復雜等問題長期制約企業降本增效。HT 數字孿生水泥粉磨工藝流程，1:1 還原破碎機、生料磨、水泥磨、選粉機等核心設備及輸送系統的結構細節。

該系統擁有生產監控、工藝優化和故障預警這三大核心功能。其中，生產監控功能讓操作員能夠遠程了解生產全流程的工況；工藝優化功能會依據歷史數據和仿真結果，為參數調整提供建議；故障預警功能則可以提前發現潛在問題。助力水泥企業構建完善的數字化管控體系。

污水處理廠

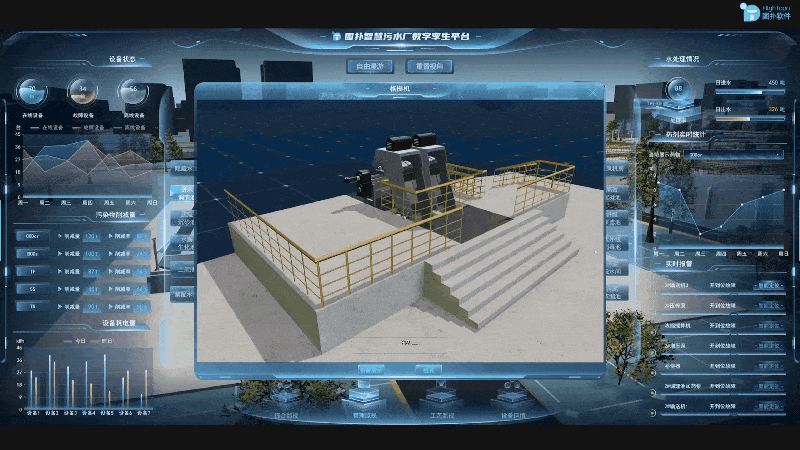

數字孿生污水處理廠監控平臺內可針對格柵機、水泵等關鍵設備開展 360° 可視化結構巡檢。結合振動、溫度、壓力等傳感器回傳的監測數據，直觀反映軸承磨損、密封件老化等內部隱患。

平臺提供水泵變頻參數遠程調控、格柵機運行周期智能優化等操作，結合三維拆解的可視化引導，運維人員可在線完成設備虛擬檢修仿真，并通過長期數據積累形成設備 “數字檔案庫”。形成從初期選型階段的能效模擬分析，到退役前的剩余壽命預測評估，實現設備資源的全周期優化配置。

離心泵

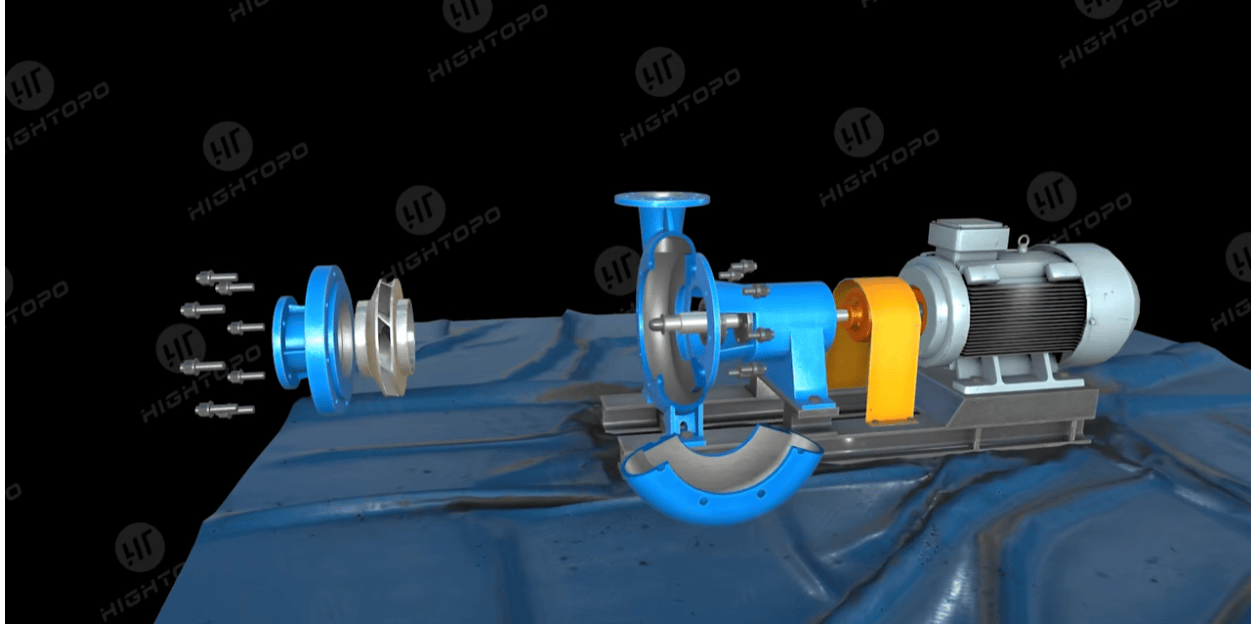

HT 系統以透明化視角拆解設備核心組件，提供智能糾錯機制（錯誤操作實時警示），并結合歷史數據標注易損件“壽命預警”，實現維護優先級智能化。

系統支持提供智能糾錯機制，若新員工學習標準裝配流程期間出現錯誤操作，系統回即時彈出紅色警示，通過風險提示強化正確操作認知。在應急處置期間，系統能快速模擬葉輪卡滯等故障，員工通過對比正常與故障狀態下部件的形變差異（如葉輪與泵殼的摩擦痕跡位置），指導員工精準定位根源。

重工業及特種裝備設計與維護

針對重工業設備結構復雜、運維風險高的特性，將設備復雜的內部構造與外部形態完整映射至 HT 虛擬空間，結合多物理場仿真技術，可模擬設備在各類極端工況下的力學性能等變化，助力工程師優化設計、規避結構缺陷，提升裝備使用效能。

動車軸

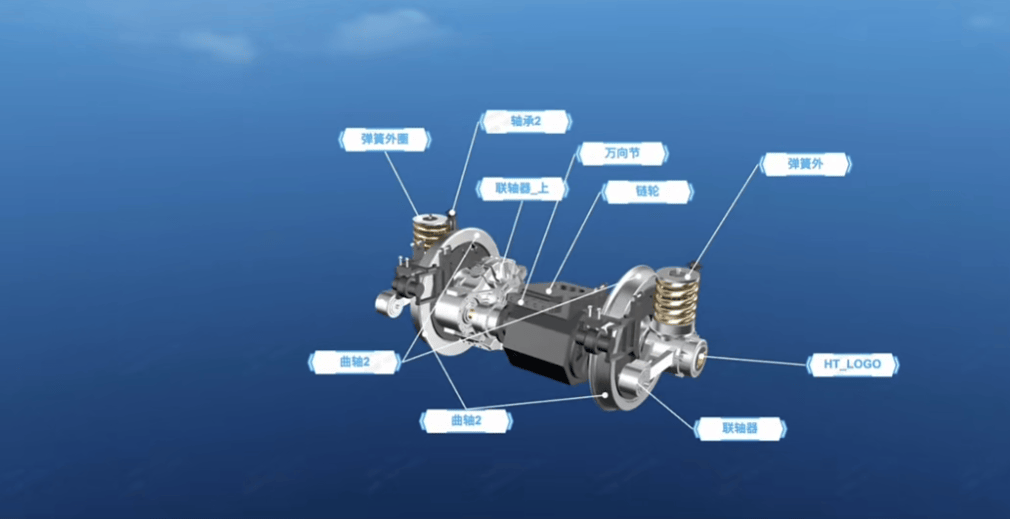

在圖撲 HT 動車軸三維說明書中，能清晰展現其通孔貫穿結構，完整呈現軸頸、防塵板座、輪座、軸身、齒輪座等關鍵部位，以及探傷檢測路徑。

HT 場景內結合動車實際運行工況，模擬分析不同受力狀態下的應力分布。該技術在設計端可優化軸頸配合公差，降低磨損；在制造端能指導探傷工藝路徑規劃；在運維端通過應力模擬預判疲勞壽命，輔助制定科學檢修周期，為車軸設計、制造和維護提供有力數據支撐。

機械臂

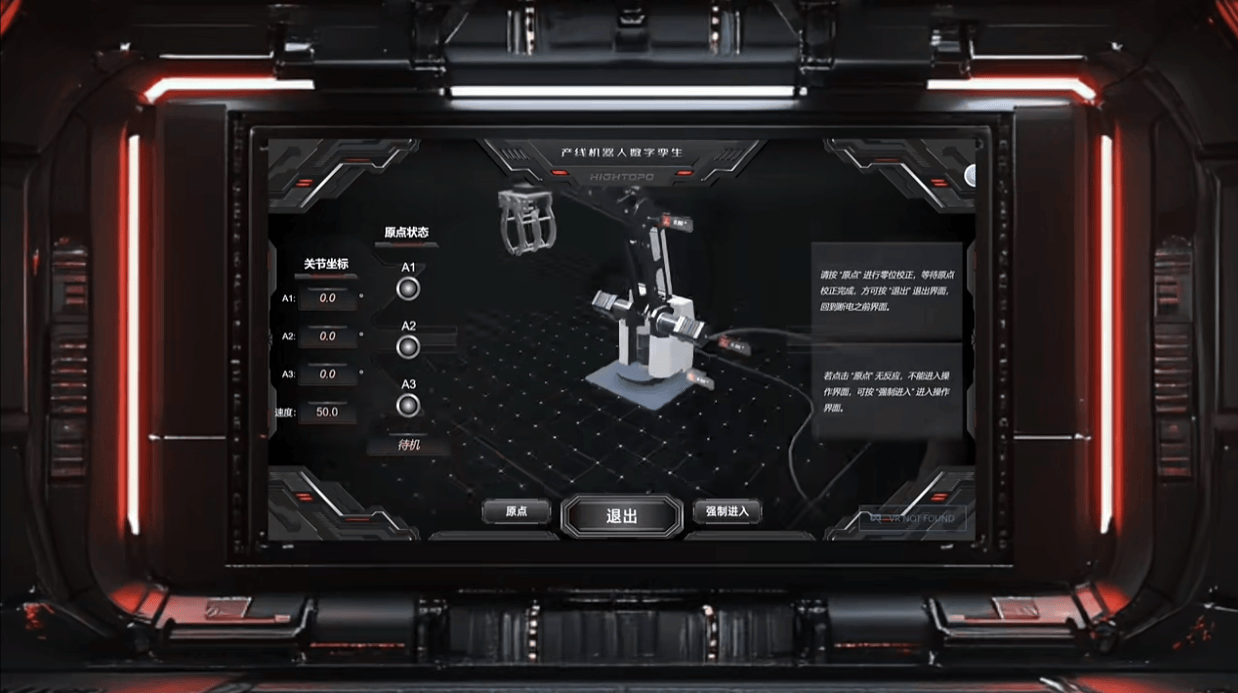

數字孿生產線機械臂集成了工業控制、數據采集、物聯網、低代碼開發和虛擬仿真等技術的先進應用。圖撲依托自研 HT 低代碼數字孿生平臺，構建生產線機械臂的高精度虛擬模型，既能實時映射物理機器人在生產線上的操作狀態，又能控制機械臂運動狀態，為虛實聯動提供了強大而靈活的支持。

從工業生產線控制角度來看，緊急停止和異常監測兩大功能確保生產過程的安全性和效率至關重要。通過實時監控和快速響應機制，在生產效率和安全性之間取得平衡。

飛機發動機

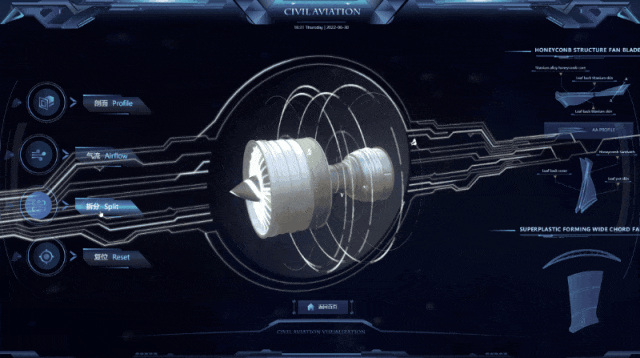

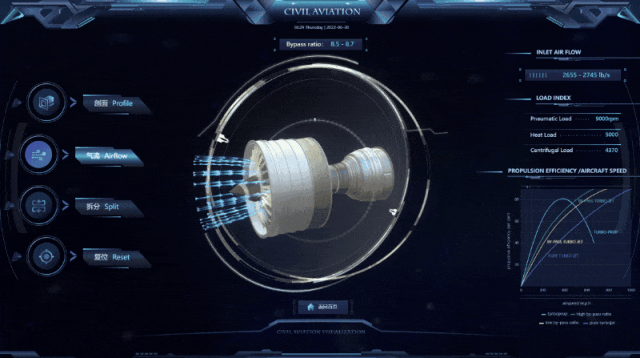

在航空發動機維護與研發領域，通過圖撲 HT 還原拆解復位系統，幫助技術人員按標準檢修流程，對壓氣機葉片、渦輪組件等核心部件進行分步拆解與裝配模擬。系統支持任意角度的發動機剖面展示，能清晰呈現發動機任意角度的剖面結構，使原本隱藏在內部的油路、氣路以及精密的機械部件立體化呈現。為研究人員、工程師以及教學人員提供了深入剖析發動機內部構造的絕佳視角。

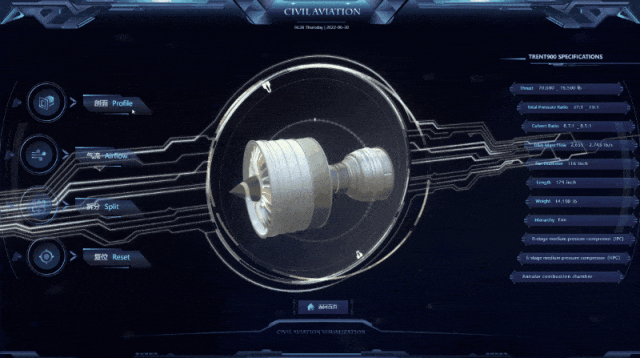

在氣動性能研究方面，系統可復現發動機從起飛加速、巡航穩定到著陸減速等典型工況下的氣流動力學特性。通過數值模擬與可視化呈現，精確展示氣流流速分布、壓力梯度變化及部件擾流影響，為氣動優化設計提供可視化分析依據。

采煤機

采煤機三維說明書對各部件進行詳細展示與原理解析：

截割部：動態交互演示滾筒結構、截齒排列及更換流程；

行走機構：可視化呈現電機、減速器、履帶鏈傳動裝置的協同運作機制；

液壓系統：解析油泵、油缸、控制閥的功能邏輯與操作方法；

電氣系統：展示電控柜內部布局，追蹤傳感器信號傳輸路徑與控制指令執行流程。

……

系統可按預設流程逐步演示部件拆卸過程，為維修提供操作指導。同時，系統能實時采集并可視化關鍵運行參數（截割速度、牽引速度、電機電流、液壓壓力），實時反饋設備健康狀態，支撐預測性維護決策。

在工業制造智能化進程中，圖撲軟件數字孿生與數據可視化技術如同連接虛實世界的橋梁。它憑借三維建模、動態拆解與實時數據融合能力，不僅復現了設備結構與運行邏輯，更通過“數據驅動決策”的閉環，沿著自動化→數字化→智能化的演進軌跡，工業制造正從“被動響應”邁向“主動預測”的全新時代。

如今，交互式三維說明書正替代靜態圖文文檔，虛擬空間的設備預知維護與全流程優化已成現實。隨著數字孿生與 5G、AI、邊緣計算的深度融合，圖撲將持續賦能更多企業在虛實交融的時代解鎖效率與創新的潛力，使每一臺設備成為智慧工廠躍動的“數字神經元”。
