壓力傳感器AS55H-02BA是集成壓力和溫度一體的工業級傳感器。量程范圍為300~1200mbar,補償溫度范圍-40~85oС。密封可使用2.5*1mm的O型圈。客戶在使用過程中遇到加負壓之后,恢復到大氣壓,傳感器首先可以檢測到大氣壓的值,然后開始自動下降,最后傳感器輸出數據為零后,不能正常工作的現象。
客戶在加負壓的時候,瞬間加負壓30Kpa。用戶在安裝壓力傳感器的時候,在傳感器周圍噴了一層厚厚的硅膠,且硅膠是刺激性氣味的。經過測試發現,在未加硅膠前,傳感器可以正常工作;加硅膠之后,傳感器不能正常工作,現象可以復現。
經過測試分析傳感器內部的防水膠被損壞,導致傳感器永久性損壞。傳感器內部為果凍硅膠,膠固化后仍是軟的,用來傳感壓力。如果產品內的硅膠在裝備或者試用過程中被破壞或者有質感的異物墜入都會造成輸出異常且不可修復。所以在使用中要注意防止此問題。
另外在傳感器使用過程中,加負壓需要緩慢增加,不能瞬間加負壓,這樣會損壞傳感器。如果使用過程中發現傳感器測量數據不準確,可以對傳感器進行復位,復位之后如果傳感器可以恢復正常,傳感器沒有被永久性損壞;如果不能恢復正常,可以判斷傳感器被永久性損壞。
2

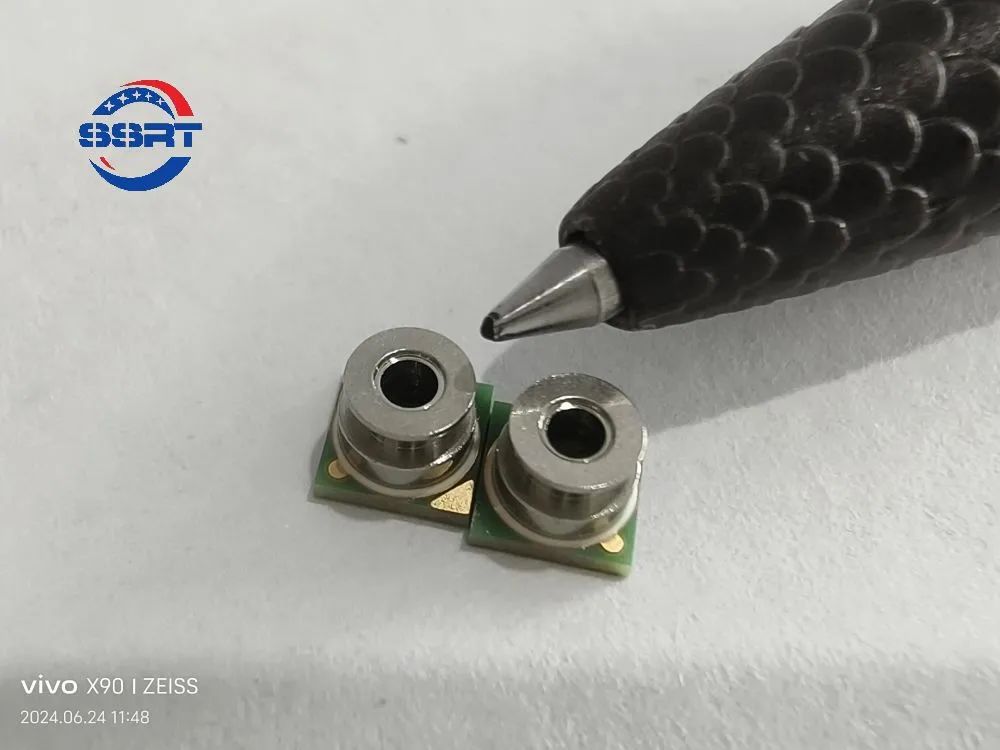

AS55H-02BA其為絕壓傳感器,我們在用其做環境監測儀內氣體流量監控時,其內部軟管需要做一個開口,使其完全嵌套在AS55H-02BA前端氣嘴上。但在嵌套時我們要注意如下幾個方面。
第一、軟管套在傳感器氣嘴上時,要注意開口大小,這要結合我們監測流量的大小,既要保證其便于安裝同時也要考慮我們實際要監測流量的大小,以及最大流量會在軟管內產生多大的壓力,同時若管道發生堵塞時會產生多大壓力,避免后續壓力過大時導致接觸端發生漏氣,從而影響監測精度。
第二、我們在將AS55H-02BA嵌套在軟管上時要考慮軟管厚度,避免傳感器前端通氣孔過多深入軟管內,從而影響氣流回路。
第三、我們在流量監控時,建議做一些流量標定,我們可以根據我們現有的結構情況,在管道內通固定流量的氣體,從而采集當前的壓力變化,從而實現更精確的流量監控。
3
在使用AS55H-02BA測量大氣壓時,同一批次出現大概率測量誤差超出規格書給出誤差的范圍的現象,可能是什么原因造成的?
TE的壓力傳感器AS55H-02BA,在壓力測量范圍750mbar~1100mbar,25度條件下精度為正負2mbar;在全溫度范圍,300~1200mbar壓力范圍內,誤差為正負4mbar。如果突然一批出現誤差偏大的現象建議從以下幾個方面排查:1、高溫焊接時,可能會因為焊接時高溫導致電路板變形,從而導致應變片變形,引起誤差精度變化,可以重新焊接一下排查。2、通過放大鏡從氣嘴的位置查看邦定線是否有斷裂或者接觸不良的問題3、在測試時,參考標定的標準源,建議是固定壓力的氣源,以確保測量判定的準確性。
-
