在接觸一個新產品時，很多工程師都會問兩個問題：貼片壓敏電阻是什么？有什么用？本篇著重為各位工程師介紹塑封貼片壓敏電阻的作用和貼片壓敏電阻的工作原理。為什么要著重介紹塑封貼片壓敏電阻呢？這是因為在如今電子設備朝著小型化、高集成度發展的趨勢下，塑封貼片壓敏電阻憑借其獨特的優勢，具有體積小、安裝方便、交期快、性價比高和抑制高浪涌強電流能力強等優勢，在電路保護中扮演著越來越重要的角色，它能在有限的空間內發揮出色的防護作用，是很多精密電子設備不可或缺的關鍵元件。

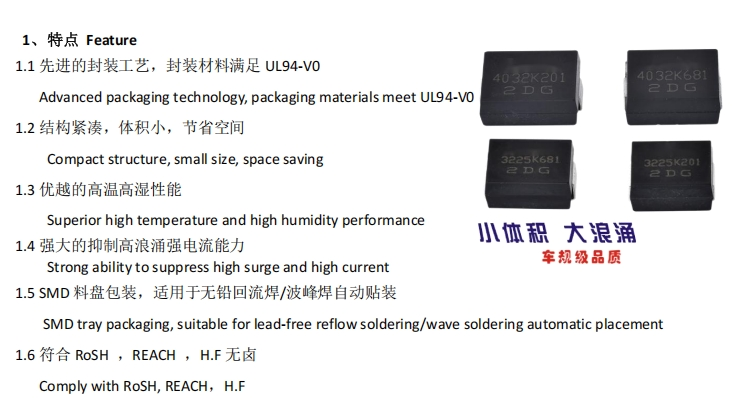

圖示為貼片壓敏電阻SMD4032K471

塑封貼片壓敏電阻是貼片封裝的壓敏電阻器，目前有3225與4032封裝，壓敏電阻的功能十分多樣，除了和氣體放電管串聯用于雷擊浪涌的防護，能有效應對自然界中的雷擊以及電路中出現的浪涌電壓，避免設備被高電壓損壞，還可用于各類電子 / 電力設備的靜電防護，防止靜電對電子元件造成干擾或損壞。而貼片式的壓敏電阻由于封裝尺寸更小，更能適應時下集成度高的手持式電子產品的靜電防護需求，比如在狹小的手機內部空間，它能輕松安裝，為手機的各種接口和元件提供可靠保護。

從上面的介紹中，工程師們也不難看出，貼片壓敏電阻其實就是小封裝的過壓 / 防靜電的電路保護器件。了解了貼片壓敏電阻的作用，再來一起了解貼片壓敏電阻的應用吧。由于貼片壓敏電阻的規格與尺寸多種多樣，這使得它的應用范圍極為廣泛。從手持式電子產品到工業設備，在主板上的 I/O 端口（RS232，USB，PS2，VGA，音頻）都能看到它的身影，這些端口是設備與外界連接的通道，容易受到外界電壓和靜電的影響，貼片壓敏電阻的存在能為它們筑起一道安全防線。在筆記本電腦中，無論是數據傳輸的接口還是內部的電路，貼片壓敏電阻都在默默發揮作用，保障電腦的穩定運行；MP3 播放器、DVD 播放器等小型電子設備，同樣離不開貼片壓敏電阻的防護，讓它們在日常使用中更加耐用。

貼片壓敏電阻的工作原理：它相當于一個可變電阻，是并聯于電路中的。當電路在正常使用時，壓敏電阻的阻抗很高，通常能達到兆歐級別，此時漏電流很小可視為開路，對電路幾乎沒有影響，不會干擾電路的正常工作。但當一很高的突波電壓到來時，壓敏電阻的電阻值會瞬間發生巨大變化，能從兆歐級變到毫歐級，這種急劇的變化使得它可以流過很大的電流，同時將過電壓鉗位在一定數值，能確保后續電路不會受到過高電壓的沖擊。工程師可以根據不同的電路需求選擇合適尺寸的貼片壓敏電阻。

壓敏電阻的最大特點是當加在它上面的電壓低于它的閥值 “UN” 時，流過它的電流極小，相當于一只關死的閥門，嚴格控制著電流的通過，保障電路在正常電壓下有序工作。當電壓超過 UN 時，它的阻值變小，這樣就使得流過它的電流激增，而對其他電路的影響變化不大，從而減小過電壓對后續敏感電路的影響。利用這一功能，可以抑制電路中經常出現的異常過電壓，比如電路中可能出現的操作過電壓、感應過電壓等，保護電路免受過電壓的損害，延長電子設備的使用壽命，提高設備的可靠性。
