1關于電源上電時序

對于DSP、CPU、GPU、FPGA等高性能處理器而言，確保其各模塊所需電源的上電順序對實現其可靠運行、提高效率并保障整體系統健康至關重要。圖1為一個高性能處理器電路的電源供給原理示意圖，圖中所示的高性能處理器具有四個電源輸入，分別為VCC1、VCC2、VCC3、VCC4，用于為處理器中的不同模塊供電。四個DC/DC LDO模塊由電壓監控器監控和控制，用于為四個電源輸入供電。在圖1所示的高性能處理器電路中，電源上電時序為VIN、VCC4、VCC3、VCC2、VCC1。

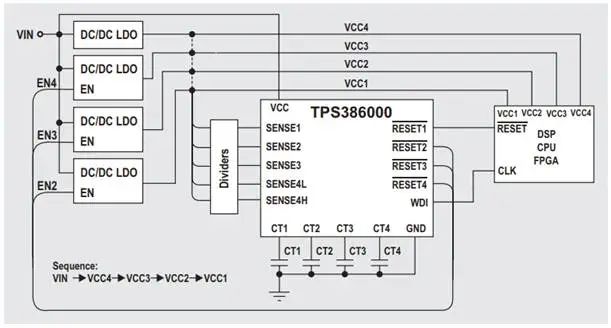

圖1一個高性能處理器電路的電源供給原理示意圖

在實際應用中，高性能處理器芯片各模塊的電源上電順序從先到后一般為內核電源、內存模塊電源、輔助部件電源和I/O電源。下圖2所示為某高性能處理器的電源時序圖，圖3所示為每個電源的上電時序規格要求。

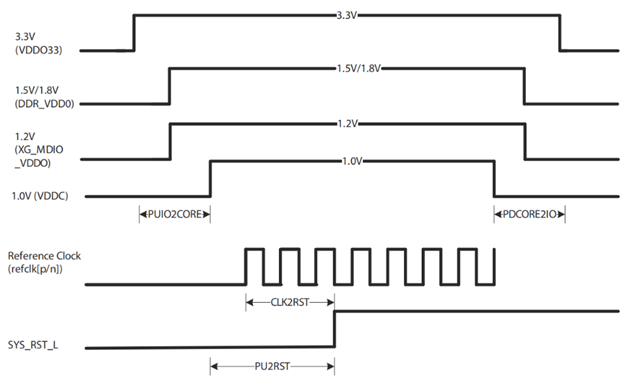

圖2某高性能處理器的電源上電時序圖

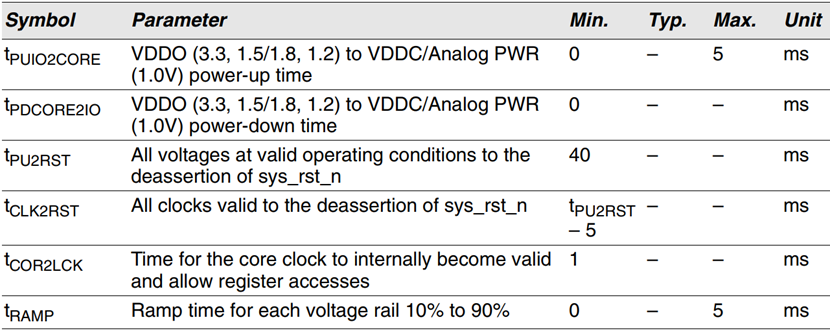

圖3某高性能處理器的各電源上電時序規格要求

除了嚴格的電源上電時序外，高性能處理器還需要穩定的電源電壓供給，如下圖4所示為某高性能處理器各模塊的電源供給電壓規格，內核電源電壓的波動要求為+/- 2%或+/- 20mV。

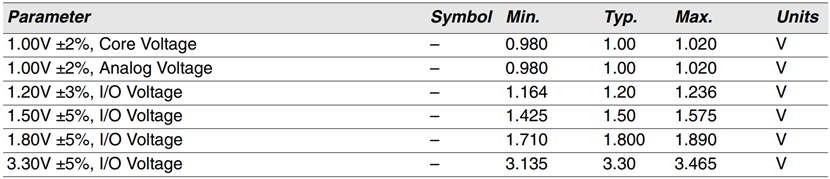

圖4某高性能處理器的各電源的電壓規格要求

2使用PicoScope測量電源上電時序

電源上電時序測試可以在PicoScope 7軟件中或PicoSDK下進行。

PicoScope 7是兼容所有Pico實時PicoScope示波器的新一代應用軟件，該軟件為標準配置，即使沒有PicoScope示波器硬件，用戶也可以從我們的網站（www.picotech.com/downloads）上下載安裝并試用。它擁有您快速獲取結果所需的所有分析工具，無論是執行簡單測試還是調試復雜設計。延遲/相位測量是PicoScope 7中標配的數十種自動測量參數之一，它可用于測量多種電源之間的時序關系，同時可測量各電壓其它相關的重要參數如幅度、紋波等。圖5所示為在PicoScope 7中同時采集四個波形并使用延遲測量參數對各波形之間的進行時序測量的示例。

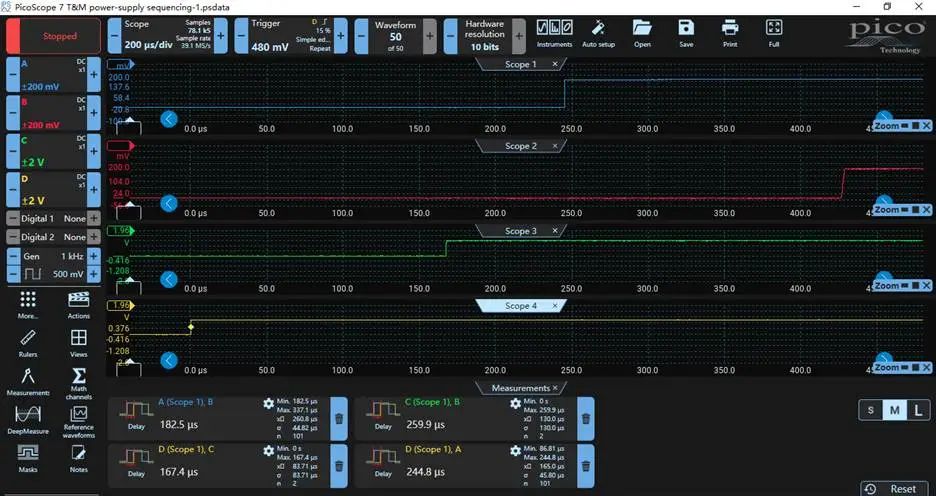

圖5在PicoScope 7中測量多個電壓波形之間的時序

除了PicoScope 7軟件外，許多用戶選擇使用PicoScope和PicoSDK（Pico軟件開發套件）開發自己的測試平臺。他們將PicoScope集成到ATE（自動測試設備）中，用于測試驗證電源時序和電源紋波。8通道高性價比PicoScope最受此類應用的歡迎。下圖6所示為使用定制ATE測試的電源波形，該ATE集成了Pico的8通道示波器PicoScope 4824A，用于電源的時序以及其它性能參數的測試，該ATE基于LabView實現對PicoScope的自動化控制和數據采集以及開發自己的應用軟件。

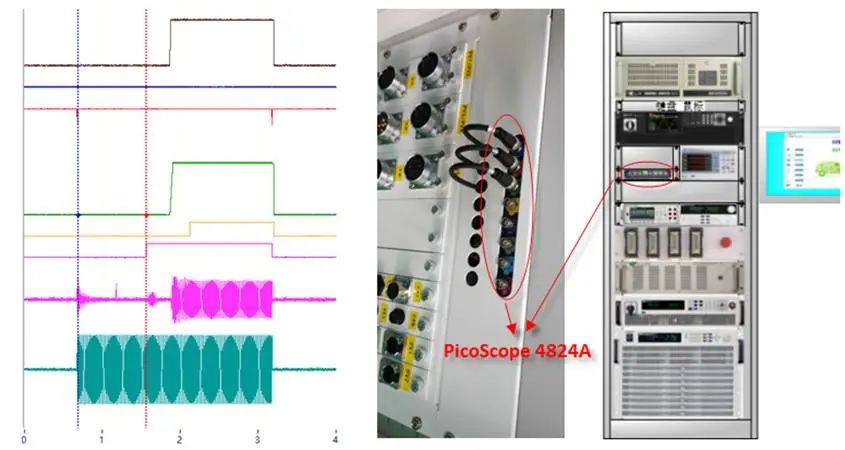

圖6集成有PicoScope 4824A的電源自動化測試設備

3為什么選擇PicoScopes?

PicoScope 4824A是電源時序測試及其它電源電壓相關參數測試的理想選擇。與電源測試應用相匹配的指標和合適的價格定位使得其具有超高性價比——帶寬合適（20MHz）、通道數多（8通道）、ADC分辨率高（12位）、SDK功能強大等。如果您需要一臺多通道、更高帶寬的示波器來覆蓋更多頻率成分以測量高速系統中擁有更高頻率的電源噪聲，Pico Technology提供有另外一款高帶寬多通道PicoScope 6824E型號，帶寬500MHz，擁有8個模擬通道，ADC分辨率8~12位硬件靈活可調。

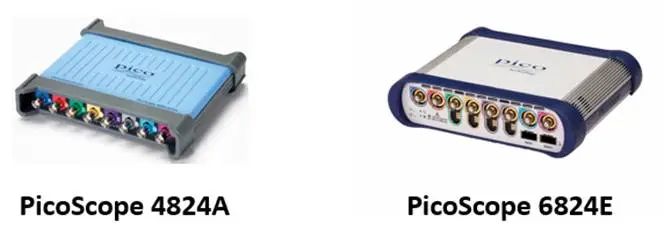

圖7 8通道高分辨率PicoScope型號

用戶喜歡將PicoScope示波器集成到他們的局部放電測試系統中是因為PicoScope示波器所擁有的獨特優勢和強大功能：

1)高可靠性

Pico Technology成立于1991年，專注于基于PC的測試儀器和數據采集設備的研發和制造。數十年的產品迭代和嚴格的質量控制，使得PicoScope示波器擁有高可靠性。

2)高性價比

與傳統臺式儀器不同，PicoScope示波器沒有內置PC，故結構簡單，從而可擁有更多獨特的硬件優勢，包括高帶寬、高采樣率、深存儲、高ADC分辨率、靈活可調ADC分辨率、多個模擬和數字輸入通道、高速數據傳輸等。基于外部PC的強大性能，PicoScope示波器可擁有更豐富的軟件功能和更強大的數據分析處理能力，如可提供40多個串行解碼器、高級數學函數（FFT、濾波函數、測量參數追蹤圖等）。此外，PicoScope示波器擁有數十種型號，用戶更容易選擇到一款經濟實惠且與其應用相匹配的產品。

3)高ADC分辨率和靈活可調ADC分辨率

PicoScope示波器提供從8位到16位的各種垂直分辨率選項。分辨率越高，垂直精度和動態范圍就越大，波形顯示就越清晰，測量結果會更精確。PicoScope示波器的ADC分辨率靈活可調，這個獨特特點得益于Pico突破性的ADC管理技術，該技術允許用戶在一個設備中通過協調多個ADC的工作從而實現從8位到16位的靈活切換。

4)強大的軟件開發包PicoSDK

PicoScope示波器提供了很多傳統臺式示波器通常不具備的互聯和定制功能。SDK（軟件開發工具包）允許用戶為特定項目創建自定義應用程序。這使得PicoScope示波器不僅僅是一臺通用的示波器。在SDK下運行的PicoScope示波器擁有更加出色的性能，比如它可以以高達312MS/s的速度連續采集數據并將其傳輸到PC，可實現最高200萬段的分段存儲，可以設置高級觸發功能，可以編程控制示波器內置的任意波形發生器或函數發生器輸出波形等。基于SDK編程控制PicoScope示波器簡單容易，您可以在github.com/picotech上找到大量的基于各種編程語言的示例代碼，而且我們也有專門的支持團隊為用戶自定義開發提供技術支持。

所有Pico產品（包括PicoScope示波器）均附帶免費的SDK。SDK包含適用于Windows、macOS、Linux和RaspberryPi(ARM7)的驅動程序。它允許用戶使用諸如C、C#、C++、Python、MATLAB、LabVIEW和MicrosoftExcel等通用的編程語言編寫自己的應用程序來控制儀器。

5)緊湊輕便

與往往比較笨重的傳統臺式示波器不同，PicoScope示波器緊湊、輕便且便于攜帶。與筆記本電腦配合使用時，PicoScope示波器可讓您將整套電子工具與電腦一起裝入一個包中。小巧的尺寸也使PicoScope示波器更易于集成到系統中，而幾乎不會增加重量或體積。
