電阻失效機理全解析

從 6 大異常現象看電子元件可靠性設計

電極脫落

本體斷裂

阻值突變

焊接不良

拋料不良

電阻硫化

電阻作為電子電路的基礎元件，其可靠性直接影響設備性能。但在實際使用中，各類異常現象卻頻頻發生。今天我們就從生產到應用全鏈路，拆解電阻使用中最常見的 6 大不良現象，附專業解決方案，助你避開 90% 的坑！

PART 01

電極脫落：焊接

前后的 “致命剝離”

現象：焊接后 PCB 上電阻正 / 背電極脫落，

導致電路開路。

1、生產制程缺陷

電阻本身的電極附著強度不足， 在前端生產印刷電極時出現制程不良。 這種情況通過耐焊接熱試驗可以來驗證（260℃，10s,顯微鏡下檢查外觀）

2、焊接工藝問題

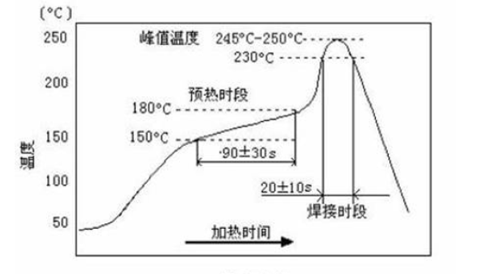

電阻在焊接過程中冷卻過快而產生的熱應力導致電極脫落，焊接區升溫迅速，回焊爐內溫度不均，回焊爐履帶運行時的震動都會影響到貼片電阻的焊接不良， 從而導致電極脫落。

3、應用場景適配不足

如果使用在照明的軟燈條上， 因?yàn)闊魲l是軟板， 容易發生折疊彎曲，普通焊盤會形成電極脫落，需要用LED專用電阻。

客戶端回流焊導致的正面電極脫落，多為客戶操作不當所致，需重點檢查爐溫曲線與焊接流程。

關鍵提示

PART 02

本體斷裂：從貼片到組裝的 “隱形殺手”

電極脫落：

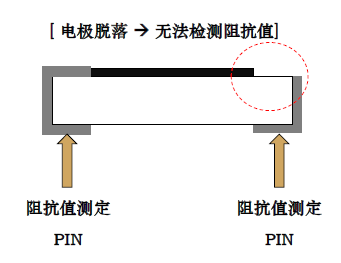

焊接后電阻出現裂縫，無法通過阻抗檢測。

電阻發生任何的裂縫，都無法通過檢測

核心原因：

設備操作失誤：

客戶端的SMT吸嘴行程過長， 在吸料過程中碰撞電阻，導致斷裂；

機械應力損傷：

客戶端在貼片， 焊接，組裝， 測試等過程中有彎曲力作用在電阻上，造成電阻斷裂。

正規廠商的電阻在出廠前均經過2次測試，測試背電極，測試通過后才會包裝進紙帶，因此可排除出廠前斷裂。

品質保障

PART 03

阻值突變：低阻變大、高阻

變小的 “魔幻現實”

現象：低阻值電阻使用后阻值變大甚至

超限，高阻值電阻反而變小。

原理剖析：

低阻燒毀：過載電流 / 瞬間高壓擊穿電阻層，導致導電通路斷裂；

高阻并聯：表面防水層、保護層等高阻材質與電阻形成并聯回路，等效阻值降低。

E：額定電壓（Rated Voltage） (V)

P：額定功率（Rated Power ） (W)

R：電阻阻值（Resistance ） (ohm)

如果計算出的電壓超過此型別的最大工作電壓，則此型別的最大工作電壓為此電阻的額定電壓。

高阻值在使用時，容易與表面客戶端所使用的具有高阻的防水層， 保護層等材質形成并聯，并聯后阻值變小，此時要確認客戶的生產工藝與材料。

注意提醒

PART 04

焊接不良：上錫

不全的 “微觀陷阱”

現象：

端電極爬錫高度不足，或出現虛焊、連焊。

多維成因排查：

1. 電阻氧化：

· 在顯微鏡下觀察， 看電阻的端頭是否發黑（儲存條件： 溫度為25±5℃，濕度：60±20%，自交付起保證2年）；

· 進行回流焊模擬實驗， 觀察端電極上錫情況（測試標準： 側電極爬錫高度大于側電極高度的1/2

2.工藝鏈問題：

PCB，焊錫膏，印刷，貼裝，焊接升溫速度都可能造成焊接異常

2.1 焊盤大小不等， 有污物或水份，氧化及焊盤有埋孔，小元件設計過分靠近大顆黑色元件等，都會造成焊接時兩端拉力不等，從而導致焊接異常。

2.2 粘度過高，錫粉氧化，過期錫膏都會導致焊接異常；

2.3 印刷偏移，印刷壓力偏小，刮刀有磨損（缺口），印刷臺面不水平等，

2.4 貼件偏位，導致焊接時兩端拉力不等；

2.5 焊接區升溫劇烈， 回流焊內溫度不均等會影響到元件的焊接。

PART 05

拋料不良：SMT

生產線上的 “隱形損耗”

客戶端反饋說SMT機在貼片時發生拋料， 也就是說產品上機數少于實際投入數， 統稱為拋料。

十大誘因清單：

1. SMT設備調整不當， 如吸嘴真空度不夠或吸嘴出現傾斜；

2. 紙帶引導孔間距發生變化；

3. 紙帶孔尺寸和產品尺寸；

4. 上膠帶遮住紙帶引導孔；

5. 產品沾下膠帶；

6. 下膠帶與紙帶粘合不好；

7. 塑膠帶變形和卷盤變形；

8. 紙帶出現分層 ；

9. 封尾膠帶太粘， 導致上膠帶脫落，導致料掉出；

10.產品的存放不當， 會導致拋料， 如高溫存放會導致上膠帶粘性變大， 高濕環境儲存， 會導致紙帶膨脹， 形成卡料， 從而造成拋料。

PART 06

電阻硫化：半年后

爆發的 “環境殺手”

現象：

使用半年后阻值逐漸變大，直至失效。

硫化機制：

環境因素：礦山、溫泉、汽車尾氣等場景中，硫離子（S2?）與銀電極反應生成黑色硫化銀（導電能力下降）；

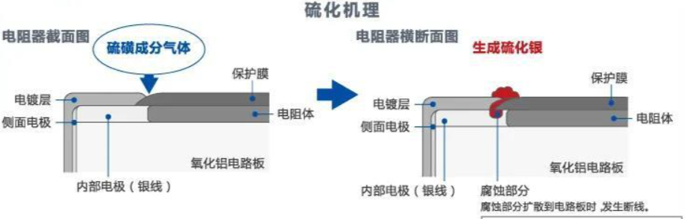

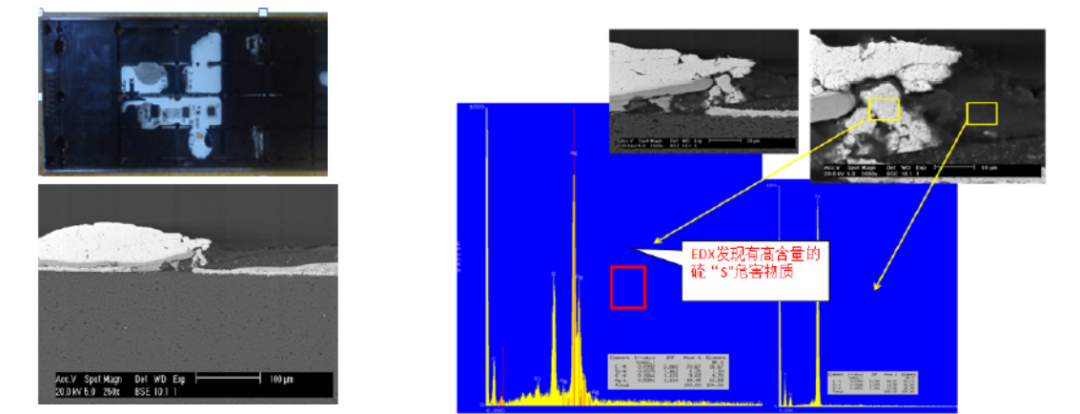

電阻硫化的原理： 銀離子 + S離子 ----反應生成硫化銀，此物質導電能力下降，為黑色沉淀物。

類似的反應物還有：鹵素 （Cl，F(xiàn) ）等，也均會發生化學反應；此反應需要一定的時間， 大約在使用后半年的時間會呈現異常，阻值變大。

選擇富捷科技的貼片電阻，均不含：鹵素， S 等物質，這些物質大部分含在汽車尾氣， 礦山開采， 火山噴發等狀態， 也會含在客戶所使用的防水膠， 保護膠，隔熱膠等物質中。經常在戶外使用的電子電器產品經常被雨淋， 也會發送硫化反應 。

防護建議
