LM22672 開關穩壓器提供實現 高效的高壓降壓 （Buck） 穩壓器，使用最少的外部元件。這很簡單 使用穩壓器包含一個 42 V N 溝道 MOSFET 開關，能夠提供高達 1 A 的負載 當前。出色的線路和負載調節以及高效率 （> 90%）。 電壓模式控制提供較短的最小導通時間，允許 input 和 輸出電壓。內部環路補償意味著用戶無需承擔 計算環路補償分量。固定 5 V 輸出和可調輸出電壓 選項可用。
*附件：lm22672.pdf

默認開關頻率設置為 500 kHz，允許使用小型外部元件 和良好的瞬態響應。此外，頻率可在 200 kHz 的范圍內調整至 1 MHz，使用單個外部電阻器。內部振蕩器可與系統同步 clock 或另一個調節器的振蕩器。精密使能輸入允許簡化 穩壓器控制和系統電源排序。在關斷模式下，穩壓器僅消耗 25 μA 電流 （typ） 的通過選擇單個外部 電容器。LM22672 還具有內置的熱關斷和電流限制功能，以防止 意外超載。

LM22672 是德州儀器 （TI） SIMPLE SWITCHER 系列的成員。簡單 SWITCHER 概念使用 最少數量的外部元件和 TI WEBENCH 設計工具。 TI 的 WEBENCH 工具包括外部元件等功能 輕松計算、電氣仿真、熱仿真和 Build-It 板 設計導入。

特性

• 寬輸入電壓范圍：4.5 V 至 42V
• 內部補償電壓模式控制
• 與低 ESR 陶瓷電容器配合使用時保持穩定
• 200 mΩ N 溝道 MOSFET
• 輸出電壓選項：
  -ADJ（輸出低至 1.285 V）
  -5.0（輸出固定為 5 V）
• ±1.5% 反饋基準準確度
• 500 kHz 默認開關頻率
• 可調開關頻率和同步
• –40°C 至 125°C 結溫范圍
• 精確使能輸入
• 集成自套二極管
• 可調軟啟動
• 完全支持 WEBENCH^?^
• LM22672-Q1 是一款符合 AEC-Q100 1 級標準的汽車級產品
  （–40°C 至 +125°C
  結溫）
• SO PowerPAD （外露焊盤）

參數

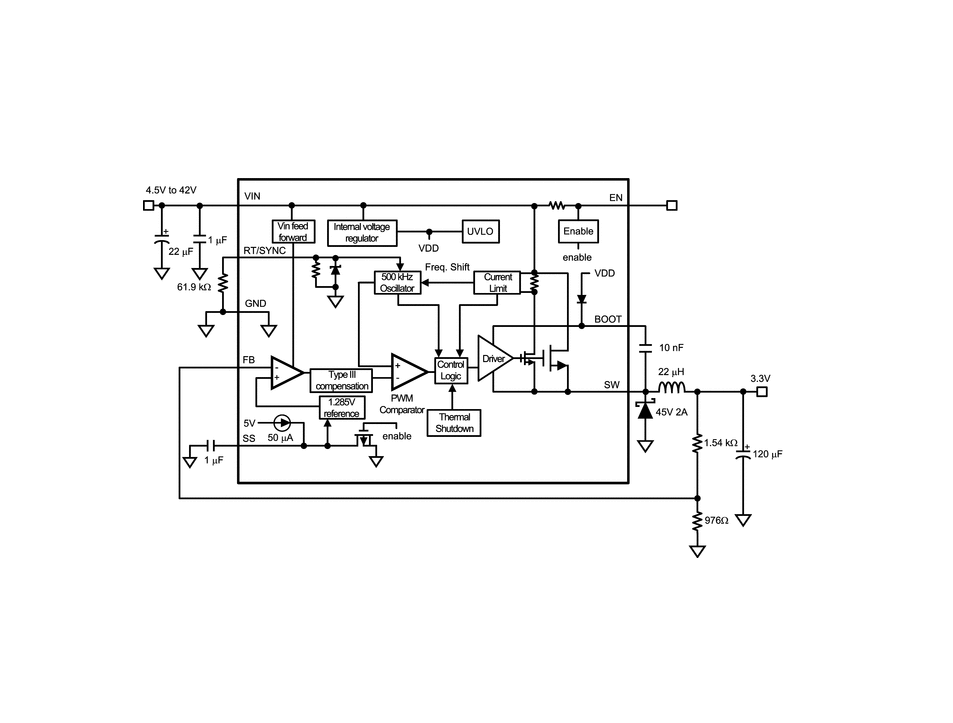

方框圖

1. 產品概述

• ?產品名稱?：LM22672
• ?類型?：簡單開關器?降壓電壓調節器
• ?特點?：
  • 寬輸入電壓范圍：4.5V至42V
  • 輸出電壓可調（最低1.285V）或固定5V
  • 內部補償電壓模式控制
  • 穩定支持低ESR陶瓷電容
  • 200m? N通道MOSFET，最大負載電流1A
  • ±1.5%反饋參考精度
  • 500kHz默認開關頻率，可調范圍200kHz至1MHz
  • 精密使能輸入
  • 集成自舉二極管
  • 可調軟啟動
  • 過熱保護和電流限制

2. 應用領域

• 工業控制
• 電信和數據通信系統
• 嵌入式系統

3. 電氣特性

• ?輸入電壓范圍?：4.5V至42V
• ?輸出電壓范圍?：可調至1.285V或固定5V
• ?開關頻率?：默認500kHz，可調至200kHz至1MHz
• ?靜態電流?：典型值6μA（使能引腳為0V）
• ?電流限制?：1.2A至1.8A
• ?熱關斷閾值?：約150°C

4. 功能描述

• ? 精密使能和欠壓鎖定（UVLO） ?：使能引腳控制調節器，UVLO防止輸入電壓過低時調節器啟動。
• ?軟啟動?：內部軟啟動時間約500μs，可通過外部電容延長。
• ?開關頻率調整和同步?：通過RT/SYNC引腳連接外部電阻調整頻率，或與外部時鐘同步。
• ?自同步?：多個LM22672可以同步開關頻率。
• ?自舉供電?：外部自舉電容為高端柵極驅動器供電。
• ?內部環路補償?：優化環路穩定性，減少外部組件需求。

5. 熱性能

• ?熱阻?：RθJA = 60°C/W（暴露焊盤焊接到1平方英寸銅板）
• ?最大結溫?：150°C

6. 封裝與尺寸

• ?封裝類型?：SO PowerPAD（暴露焊盤）
• ?尺寸?：8引腳HSOP，4.89mm x 3.90mm

7. 典型應用

• 提供了降壓調節器的典型應用電路，包括輸入輸出電容、電感、自舉電容和反饋電阻的配置。

8. 布局指南

• 強調布局中最小化AC電流環路面積的重要性，以減少開關噪聲。
• 推薦使用2盎司或更重的銅板以改善熱耗散和減少寄生電感。

9. 設計與支持

• 提供了WEBENCH?設計工具支持，可進行外部組件計算、電氣仿真、熱仿真等。
• 提供了相關應用筆記、設計工具和社區資源的鏈接。
