總述

CBMG719是一款由芯佰微推出的CMOS單刀雙擲（SPDT）模擬開關，專為解決工業控制、通信系統、醫療設備等領域的高精度信號切換需求而設計。該產品以低導通電阻、高速開關特性、寬電壓適配及超低功耗為核心優勢，支持1.8V~5.5V單電源供電，具備-40℃~+125℃寬溫工作能力，適配從便攜式設備到工業級系統的多元場景。通過SOT-23-6與MSOP-8兩種小尺寸封裝，CBMG719在保證200MHz高帶寬信號傳輸的同時，實現了靜態功耗<0.01μW的能效突破，其先斷后通的切換機制與高隔離度特性，為敏感信號鏈提供了可靠保障，成為模擬信號路由領域的高性能解決方案。

一、應用技術背景：模擬開關市場的需求與挑戰

在工業自動化、消費電子與醫療電子快速發展的當下，模擬開關作為信號鏈中的核心組件，正面臨多重技術挑戰：設備集成度提升倒逼開關向小尺寸、低功耗升級（如智能手表需在狹小空間實現長續航）；工業與通信系統對高頻信號（5G 射頻、高清視頻）傳輸的完整性要求升級，需高帶寬、低串擾特性；極端環境（高溫車間、車載場景）則要求寬溫穩定運行作。

在這樣的背景下，市場亟需一款兼具低阻、高速、寬溫、低功耗特性的模擬開關，以填補高精度信號切換領域的技術空白，CBMG719正是針對這些需求推出的針對性解決方案。

二、CBMG719的定位與核心價值

面對模擬開關市場的技術痛點，CBMG719以“高精度、高可靠、低功耗”為設計目標，通過CMOS工藝創新與架構優化，實現了多項關鍵性能突破。作為單刀雙擲（SPDT）模擬開關，其核心功能是在數字控制下實現兩路信號選擇性導通，切換過程保障信號無失真、無短路。

與傳統產品相比，CBMG719的核心價值體現在三個維度：一是通過低導通電阻與高平坦度，減少信號傳輸損耗，適配高精度測量場景；二是憑借高速開關時間與200MHz帶寬，支持高頻信號實時路由，滿足通信與視頻傳輸需求；三是通過寬電壓供電與寬溫設計，覆蓋從電池供電設備到工業級系統的應用范圍，同時以超低功耗延長設備續航。這些特性使CBMG719既能替代機械式舌簧繼電器等傳統器件，又能滿足新一代電子設備對信號切換的嚴苛要求。

三、從電氣性能到可靠性設計

1. 寬電壓適配與低功耗特性

CBMG719支持1.8V~5.5V單電源供電（絕對最大值-0.3V~+7V），兼容鋰電池（3.7V）、工業標準電源（5V）及低電壓系統（1.8V），無需額外電源轉換模塊即可適配多元場景。在功耗控制上，其靜態功耗表現尤為突出：3V或5V供電時，靜態電流（IDD）典型值僅 0.001μA，最大值≤1.0μA，靜態功耗 < 0.01μW，僅為傳統開關的萬分之一，極大延長了電池供電設備的續航時間。

2.低導通電阻與高平坦度

導通電阻是模擬開關的核心性能指標，直接影響信號傳輸損耗。CBMG719在5V供電時，導通電阻（RON）典型值僅2.5Ω，最大值7Ω；即使在3V低電壓供電下，典型值也僅6Ω，最大值12Ω，遠低于同類產品的10Ω+水平。更重要的是，其導通電阻平坦度（RFLAT(ON)）表現優異：5V供電時典型值0.75Ω，最大值1.5Ω；3V供電時典型值2.5Ω，確保在0V~VDD全信號范圍內電阻波動極小，——5V 供電時 0.75Ω 平坦度使音頻信號傳輸損耗偏差 < 0.3%，解決傳統開關因電阻波動導致的音質失真問題，特別適合音頻、傳感器等高精度場景。

3.高速開關與高帶寬傳輸

CBMG719具備極快的開關速度，導通時間（tON）最大值12ns，關斷時間（tOFF）最大值6ns，確保高頻信號的實時切換。其-3dB帶寬大于200MHz，可支持視頻信號（如1080P高清視頻）、射頻信號（如5G中頻信號）的無衰減傳輸，滿足通信系統與多媒體設備的高頻需求。同時，通道間導通電阻差異（ΔRON）典型值僅0.1Ω，最大值0.4Ω，保證兩路信號傳輸特性的一致性，避免切換時的信號幅度偏差。

4.高隔離度與低串擾

為保障信號完整性，CBMG719在隔離性能上表現出色：關斷隔離度在10MHz時典型值-67dB，1MHz時達-87dB，有效防止關斷通道的信號泄漏至導通通道。通道間串擾在10MHz時典型值-62dB，1MHz時達-68dB（3V供電時1MHz串擾達-82dB），避免兩路信號相互干擾，尤其適合多通道信號采集系統（如醫療多導聯監測）。此外，關斷時的源端漏電流（IS(Off)）與導通時的通道漏電流（ID、IS(On)）典型值均為±0.01nA，最大值±0.25nA，極低的漏電流確保微弱信號（如μV級心電信號）傳輸無失真。

5.安全切換機制與寬溫可靠性

CBMG719采用先斷后通（Break-Before-Make）的切換機制，在數字控制信號切換時，先斷開當前導通通道（S1），再導通另一通道（S2），切換延時（tD）范圍1~8ns，避免兩路信號同時導通導致的短路風險，保障醫療設備、工業控制系統等敏感場景的安全運行。

在環境適應性上，該產品工作溫度范圍覆蓋-40℃~+125℃，儲存溫度范圍-65℃~+150℃，結溫最高150℃，可在高溫車間、寒冷戶外等極端環境下穩定工作，滿足工業級與車規級應用需求。其ESD防護等級達1kV，抗靜電能力強，降低生產與使用過程中的損壞風險。

6.封裝與接口設計

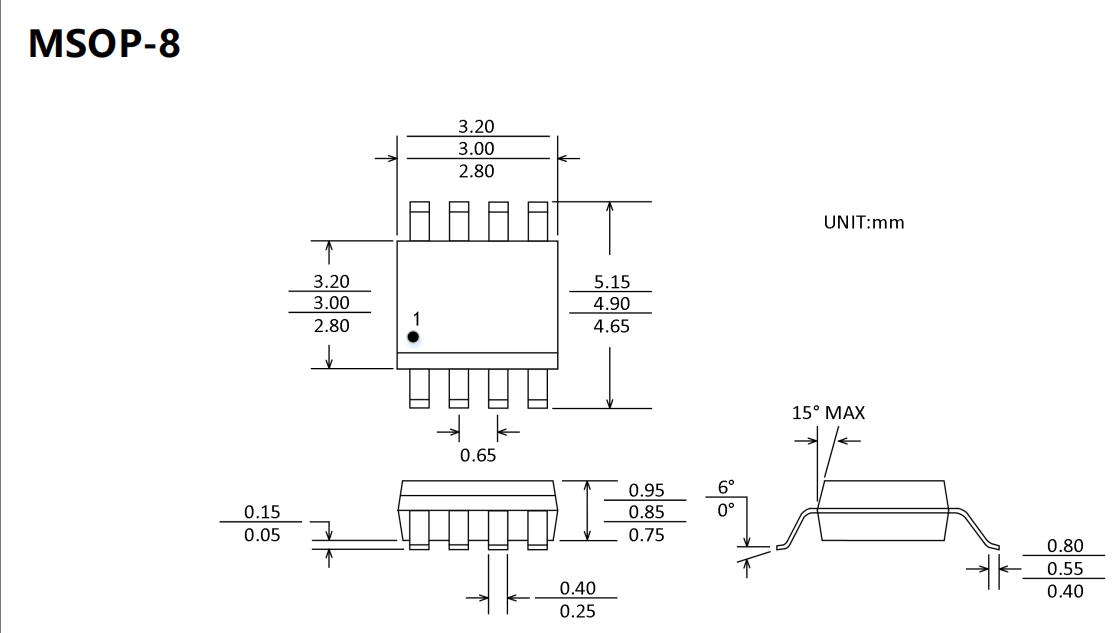

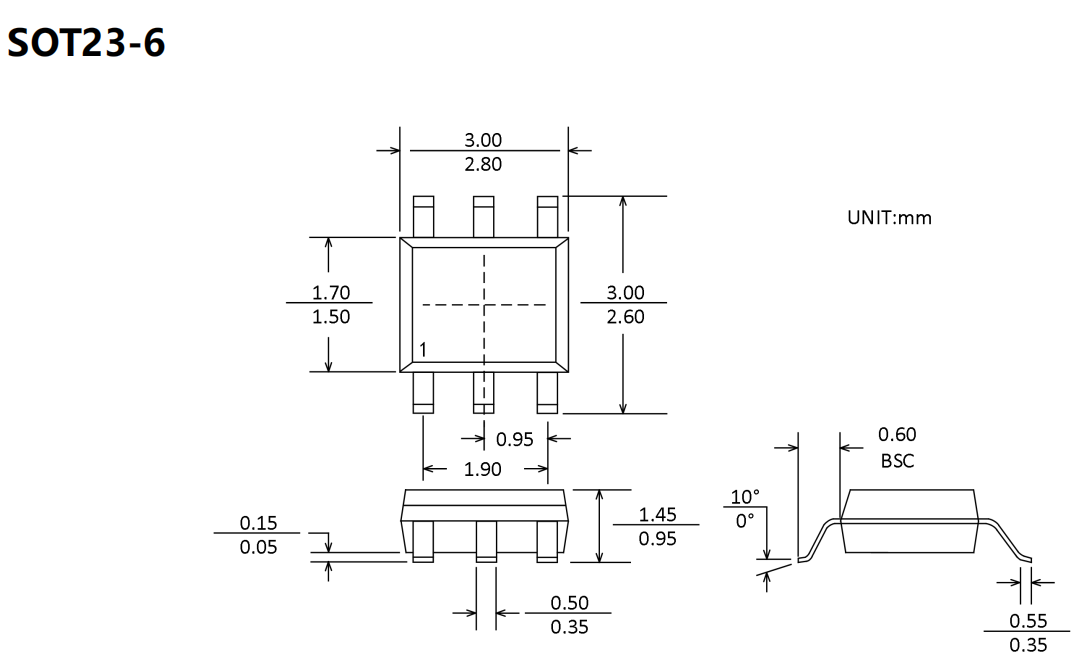

CBMG719提供6引腳SOT-23與8引腳MSOP兩種封裝選擇：SOT-23-6封裝尺寸小巧，適合空間受限的便攜式設備；MSOP-8封裝引腳布局更靈活，便于PCB布線。引腳定義清晰，漏極端（D）可作為輸入或輸出，源終端（S1、S2）對應兩路信號通道，數字開關控制端（IN）兼容TTL/CMOS邏輯，輸入高電壓（VINH）在5V供電時≥2.4V，3V供電時≥2.0V，輸入低電壓（VINL）≤0.8V，無需電平轉換即可直接與MCU、DSP等數字芯片對接。

四、應用場景案例：從消費電子到工業控制

1. 電池供電系統：智能穿戴設備信號切換

在智能手表、TWS耳機等電池供電設備中，需實現傳感器信號（如心率、加速度）與音頻信號的切換。CBMG719的1.8V~5.5V寬電壓適配3.7V鋰電池，0.001μA靜態電流可將待機功耗降至最低，延長設備續航至7天以上。其 2.5Ω 低導通電阻有效減少 μV 級信號的傳輸衰減，保障心率傳感器數據的測量精度。SOT-23-6小封裝（3×2mm）節省PCB空間，200MHz帶寬支持音頻信號高質量傳輸，滿足用戶對設備續航與測量精度的雙重需求。

2.通信系統：5G基站射頻信號路由

基站的多頻段信號切換需高帶寬、低損耗的模擬開關。CBMG719的200MHz帶寬支持射頻信號無失真傳輸，-67dB@10MHz的關斷隔離度避免頻段間干擾。12ns高速開關時間確保頻段切換無延遲，5V供電下2.5Ω導通電阻減少信號衰減，-40℃~+125℃寬溫特性適應基站戶外環境，MSOP-8 封裝的 206℃/W 熱阻（θJA）與 315mW 功耗保障長期穩定運行，提升基站信號傳輸效率。

3.醫療設備：便攜式心電監測儀導聯切換

心電監測儀需在多導聯間切換，對信號完整性與安全性要求極高。CBMG719 的 ±0.01nA 漏電流大幅降低 μV 級心電信號的失真風險，先斷后通機制避免導聯切換時的信號短路，保障監測數據準確。60dB以上的串擾隔離度防止多導聯信號干擾，-40℃~+125℃寬溫適應不同臨床環境，1.8V~5V供電兼容設備內置鋰電池，靜態功耗<0.01μW使設備續航延長至24小時以上，滿足便攜式醫療設備的嚴苛需求。

4.視頻開關：高清機頂盒信號切換

高清機頂盒需實現HDMI、AV等多路視頻信號的切換，要求高帶寬與低損耗。CBMG719的200MHz帶寬支持1080P視頻信號傳輸，2.5Ω導通電阻減少信號衰減，確保畫質清晰。-87dB@1MHz的關斷隔離度避免未選中通道的信號干擾，12ns高速切換無畫面延遲，SOT-23-6封裝適配機頂盒緊湊設計，5V供電與TTL兼容接口簡化電路設計，提升設備信號切換的穩定性與流暢度。

5.工業自動化：機器人傳感器信號切換

工業機器人的多傳感器（如視覺、力覺）信號切換需適應高溫車間環境。CBMG719的-40℃~+125℃寬溫特性可在-40℃低溫啟動與+125℃高溫運行，30mA持續電流（S/D端）承載傳感器信號電流，800~1200mA限流保護防止過載損壞。先斷后通機制避免傳感器信號短路，2.5Ω導通電阻確保測量精度，MSOP-8封裝的206℃/W熱阻（θJA）保障散熱，有效提升機器人控制系統的可靠性。
